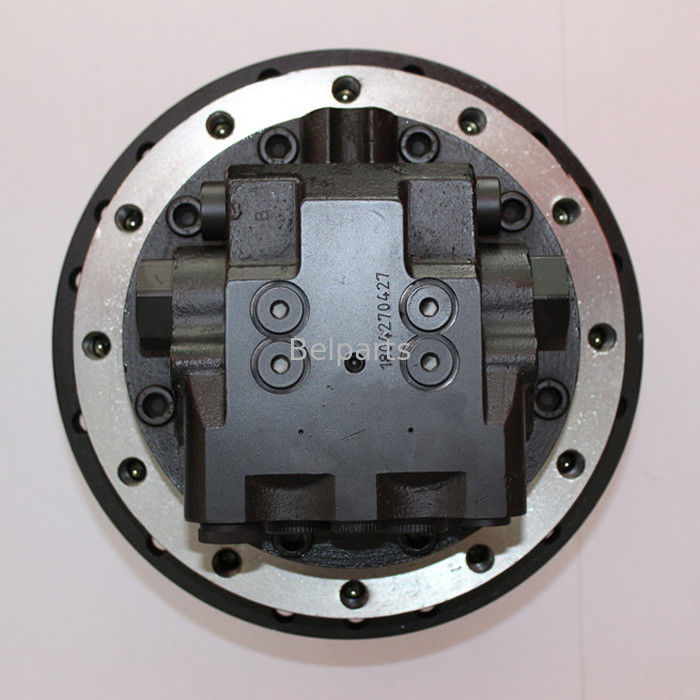

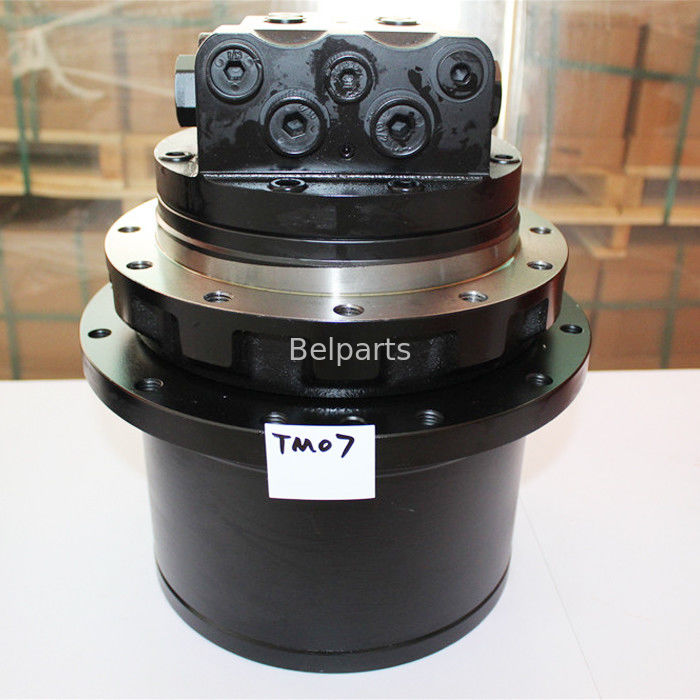

Doosan Daewoo DH55 DH60 DH60-7 DX60W ファイナルドライブ 走行モーター | TM07VC (2401-9301C, 401-00473)
高トルク 8,340 N·m デュアルスピード油圧トラックレデューサー、デュアル12穴M14フランジ付き。新品ヘビーデューティーTM07VCシリーズ油圧ファイナルドライブ走行モーターギアボックスアセンブリは、Doosan / Daewoo 5.5~6.5トンクローラーおよびホイール式油圧ショベル用に設計されています。Doosan純正OEM部品番号と完全に互換性があります。2401-9301C、401-00473、401-00524、K1039056、170403-00098、170403-00003C、170403-00003E、2401-9245、および170403-00100B。
1. 技術的動作仕様
(Doosan MottrolエンジニアリングカタログおよびDoosan Infracore部品マニュアルによる権限確認済み)
| エンジニアリングパラメータ | 検証済み技術メトリック |
|---|---|
| Doosan OEM部品番号 | 2401-9301C、401-00473、401-00524、K1039056、170403-00098、170403-00003C、170403-00003E、2401-9245、170403-00100B |
| 油圧モータープラットフォーム | TM07VC(可変容量アキシャルピストンモーター、統合型2段プラネタリギア減速機付き) |
| 互換性のあるDoosan / Daewooモデル | DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (6トンシリーズ) |
| 油圧ショベル重量クラス | 5.5~6.5トンミニ/ミディ油圧ショベル |
| モーター変位量 (最小/最大) | 34.0 / 55.8 cm³/rev (デュアルスピード自動シフト) |
| プラネタリ減速ギア比 | 53.71:1 |
| 最大出力牽引トルク | 8,340 N·m |
| 最大システムリリーフ圧力 | 34.3 MPa(343 bar / 4,975 PSI) |
| 品質グレードと保証 | 100%新品標準 |
2. 検証済み物理的適合性および取り付け寸法
(OEM TM07VC技術図面と一致するダイレクトフィット物理検証テーブル)
| 図面ロケーター | 重要な適合パラメータ | 物理寸法/仕様 |
|---|---|---|
| A | スプロケットボルト円 (PCD) | Ø345 mm |
| B | スプロケットハブパイロット径 | Ø268 mm(スプロケットセンタリングフランジ) |
| C | スプロケットハブスピゴット径 | Ø306 mm |
| D | フレームボルト円 (PCD) | Ø124 mm |
| E | フレームパイロット径 | Ø68 mm |
| F | フレームスピゴット径 | Ø244 mm |
| G / H / J | アンダーキャリッジアライメントステップ | G: 210 mm | H: 250 mm | J: 282 mm |
| K | スプロケットフランジボルトねじ | 12 × M14 × P2.0 |
| L | トラックフレームボルトねじ | 12 × M14 × P2.0 |
| M | メイン油圧ワークポート (A/B) | PF 1/2"(高圧流入/流出) |
| N | ケースドレンポート (T) | PF 3/8"(低圧ケースリリーフ) |
| P | 2速パイロットシフトポート (Pi) | PF 1/4"(走行速度選択) |
3. Doosan DH55 / DH60 トラッキング偏差およびプラネタリギア固着の解決
負荷時のトラック滑り、片側走行時の引きずり、またはプラネタリハブ周辺の過度の発熱に直面していますか?5.5~6.5トンのDoosan DHおよびDX油圧ショベルでは、連続的な溝掘りや横断勾配のグレーディングにより、53.71:1のプラネタリギアトレインに深刻な衝撃荷重がかかります。長時間の作業サイクル中に、メカニカルフェイスシール(デュオコーンシール)の摩耗により、潤滑ギアオイルが枯渇し、研磨性の汚れが侵入し、プラネタリギアの剥離やニードルベアリングの崩壊を引き起こします。同時に、モーターのスワッシュプレートとバルブタイミングプレートの傷により、ドレンライン(PF 3/8")への内部バイパスが発生し、トラッキング偏差と登坂能力の低下を引き起こします。当社の新品TM07VC(2401-9301C)アセンブリを取り付けることで、最大8,340 N·mの出力トルク、正確な2速キックダウン、および100%の油圧効率が回復します。
4. よくある質問 (技術・商業)
機械所有者およびフリートメカニック向け (Cエンドインサイト)
Q: このTM07VCユニットが私のDoosan DH60-7油圧ショベルと一致するかどうかを確認するにはどうすればよいですか? A: 取り付け穴パターンとハブ径を測定してください。このドライブは、Ø345 mmのスプロケットボルトPCD、12 × M14ボルト、Ø268 mmのスプロケットパイロット、Ø244 mmのフレームスピゴット、および12 × M14フレーム側ボルトを備えています。ボルト穴数が両側とも12であれば、機械の改造なしで直接取り付けられます。
Q: このファイナルドライブにはプラネタリギアオイルが充填されていますか? A: いいえ。走行アセンブリは、内部防錆試験液のみを充填して出荷されます。機械を操作する前に、プラネタリ減速ハウジングに約1.2~1.5リットルのSAE 80W-90または85W-140 GL-5ヘビーデューティーギアオイルを、オイルが水平レベルプラグに達するまで充填してください。
機器ディーラーおよび修理施設向け (Bエンドインサイト)
Q: Doosan部品番号2401-9301C、401-00473、および170403-00098間の互換性は何ですか? A: これらの部品番号は、同じTM07VC油圧減速プラットフォーム(ギア比53.71:1、トルク8,340 N·m、メインポートPF 1/2")の公式Doosan/Daewoo工場での置き換えを表しています。これらは物理的および油圧的に100%互換性があり、販売業者はDoosan DH55、DH60-7、およびDX60W機械全体で単一SKUで部品在庫を統合できます。

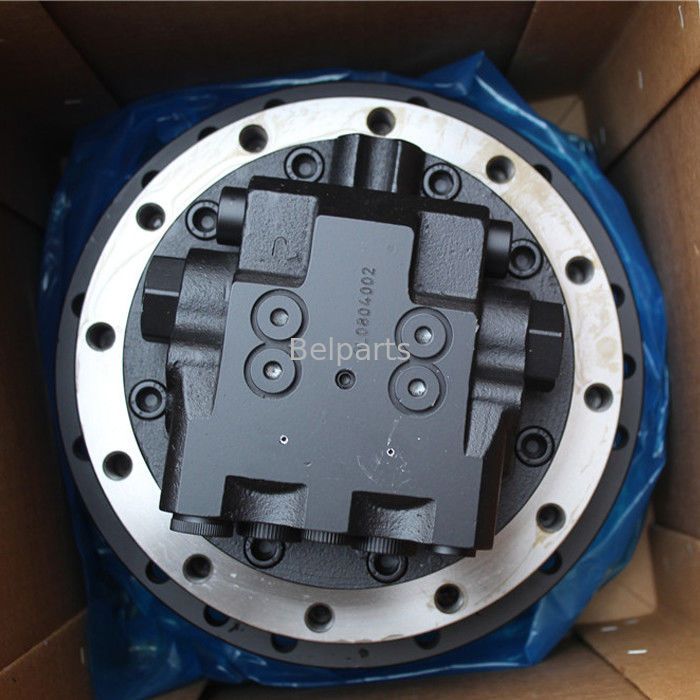

Q: 国際貨物にはどのような輸出梱包基準が使用されますか? A: 各TM07VCドライブには防錆コーティングが施され、ヘビーデューティーねじ付きポートキャップが取り付けられ、耐湿性VCIポリ袋に密封され、強化された燻蒸済みISPM-15木製輸出クレートに固定され、グローバルコンテナおよび航空輸送用に構築されています。
