コマツ PC45MR-5 PC50MR-5 PC55MR-5 ファイナルドライブ 22N-60-51300 FU1BB25159640A ミニ掘削機旅行モーター

原産地:中国
ブランド名:sumitomo
認証:2006/42/EC ISO9001
モデル番号:PC45MR-5 PC50MR-5 PC55MR-5
最低注文数量:1pcs
価格:Negotiated price
支払い条件:T/T、貿易保証、PayPal
補給能力:100個/月
製品詳細
ハイライト:

掘削機旅行モーター組立部品

,

E325cl旅行モーター組立部品

,

Pc50旅行モーター組立部品

Model: PC45MR-5 PC50MR-5 PC55MR-5
Part Name: ファイナルドライブ
Quality: 中国製
Application: クローラーショベル
Shipment: DHL FEDEX TNT EMS UPS / Ses / Air
Part Number: 22N-60-51300 FU1BB25159640A
製品の説明

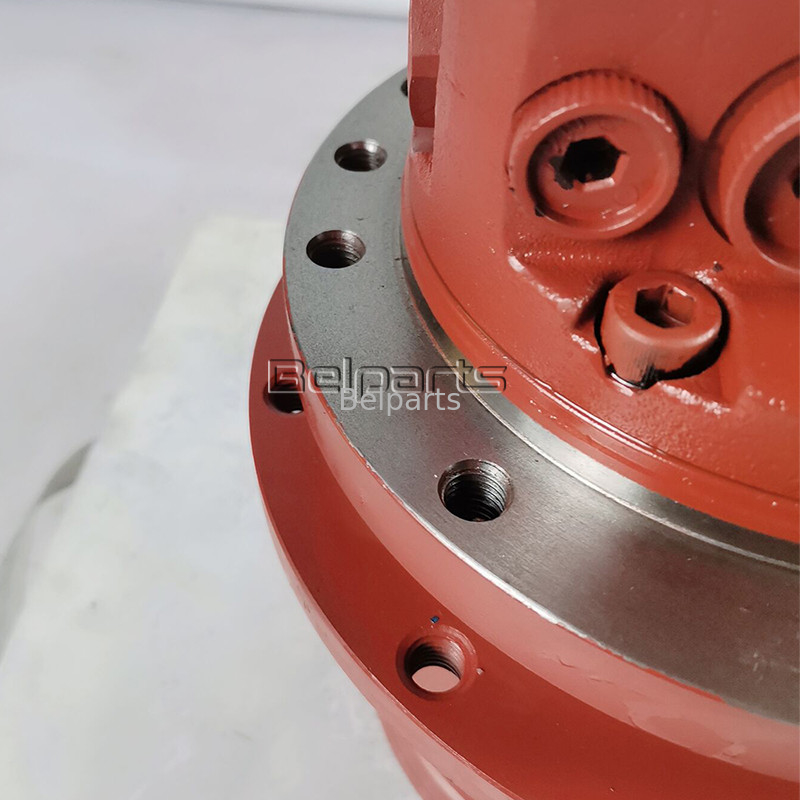

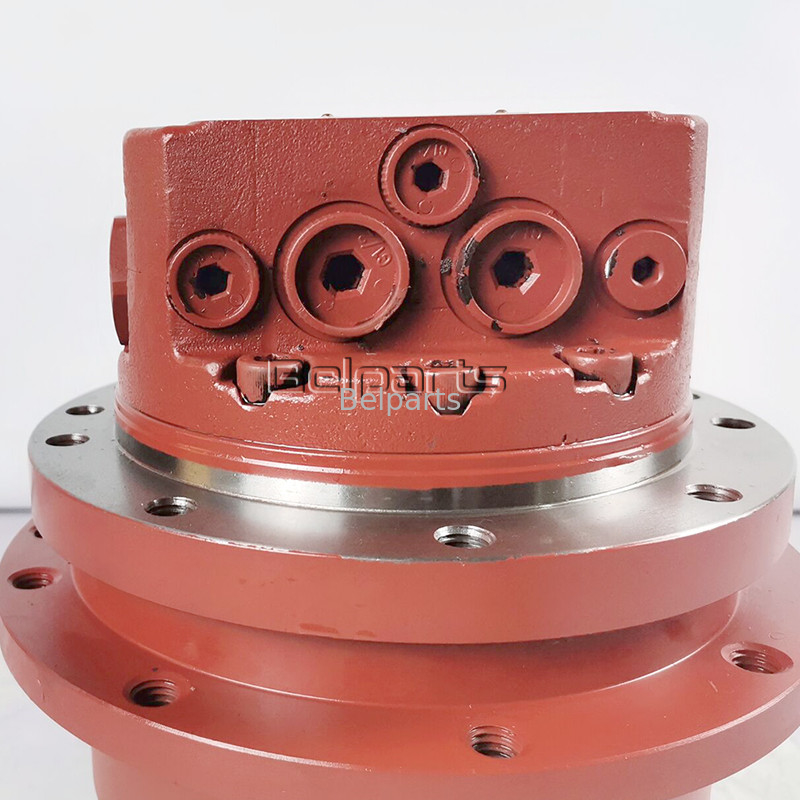

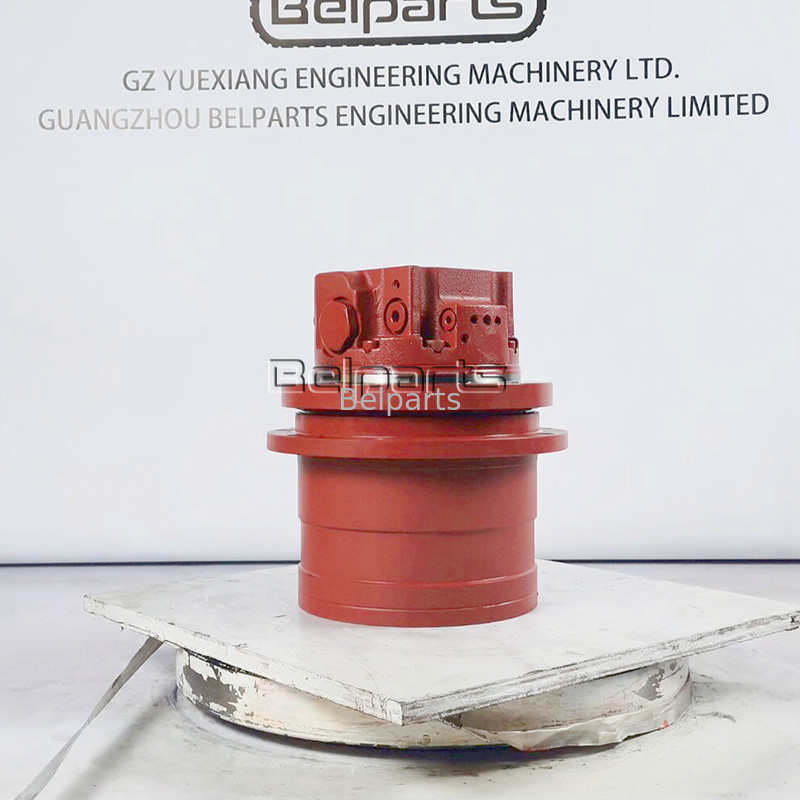

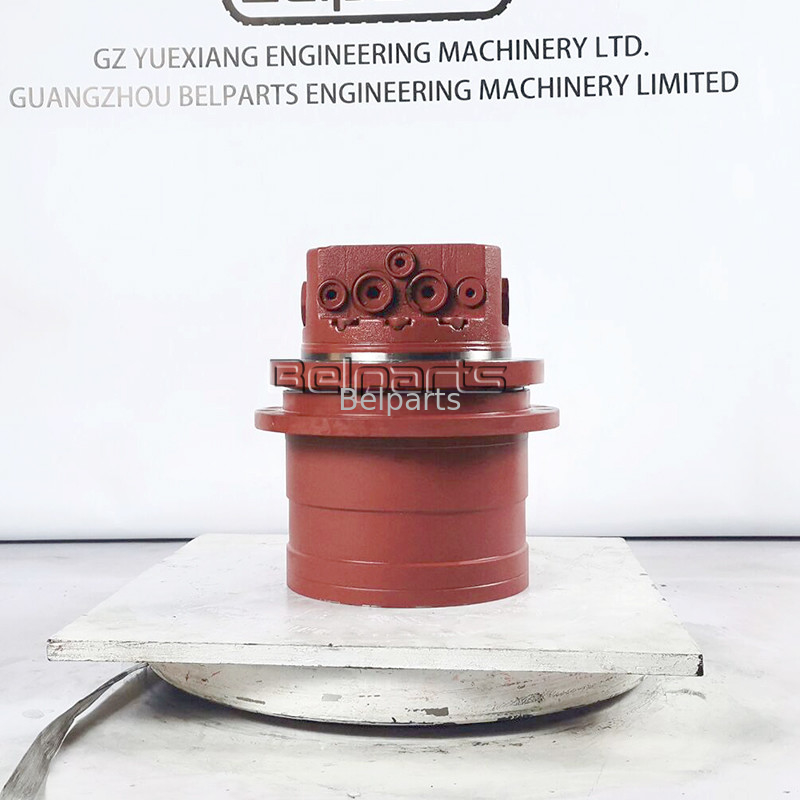

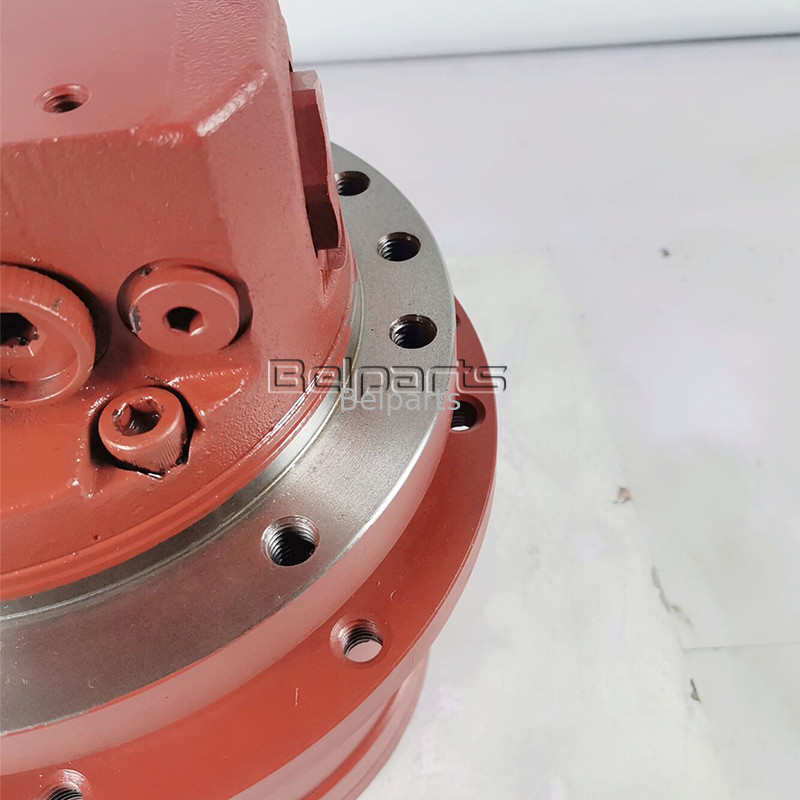

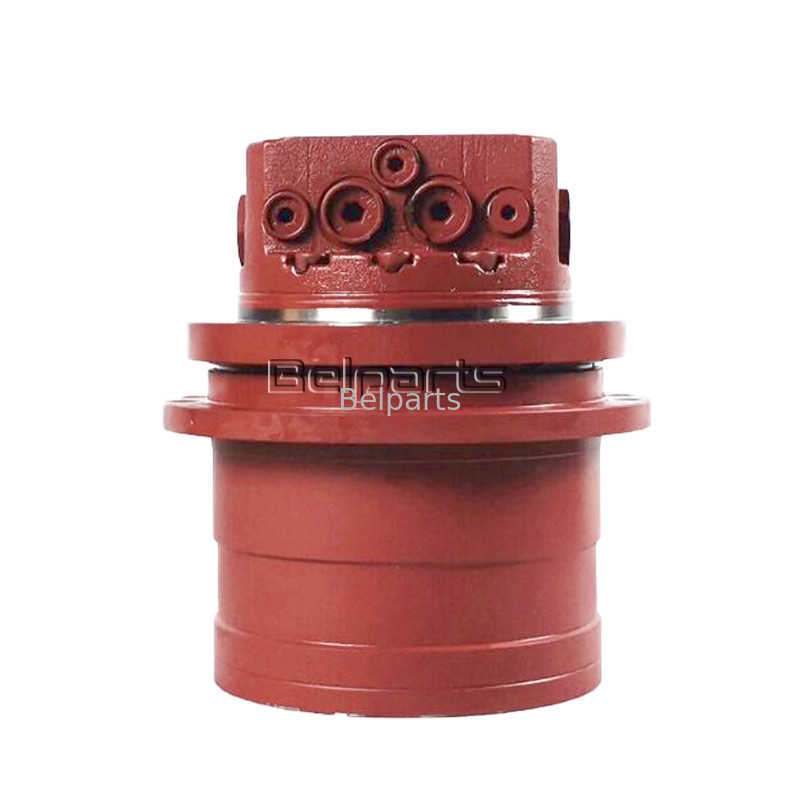

22N-60-51300 FU1BB25159640A コマツ PC45MR-5 PC50MR-5 PC55MR-5 用ファイナルドライブ | トラベルモーター(12穴スプロケット)

ヘビーデューティー 6300 N・m トルク & 12ボルト 230mm スプロケット フィットメント 5.0~6.0T コマツ油圧ショベル用。12穴スプロケット コマツ PC45MR-5、PC50MR-5、PC55MR-5 ミニ油圧ショベル専用に設計された、47.5:1 プラネタリー減速ギアボックスを搭載した、デュアルディスプレイスメント油圧トラベルモーターのダイレクトOEM交換品。

1. 技術運転仕様

(コマツEPC部品カタログおよびコンパクト油圧データベースによる権限確認済み)

エンジニアリングパラメータ 検証済みメトリック値
コマツOEM部品番号 22N-60-51300、FU1BB25159640A
互換性のあるコマツ機械 コマツ PC45MR-5、PC50MR-5、PC55MR-5
モーター駆動コアプラットフォーム ヘビーデューティー 2スピード アキシャルピストンシリーズ
油圧ショベル重量クラス 5.0 ~ 6.0 トン(MR-5 モダンシリーズ)
排気量(Hi / Lo) 19 / 34 mL/rev
出力トルク(Hi / Lo) 3500 / 6300 N・m
出力軸回転数(Hi / Lo) 55 / 30 rpm
回路作動圧力 24.5 MPa
定格吸入流量 50 L/min
プラネタリー減速比 47.5 : 1(高トルク減速)
状態 / 保証 100%新品 / 12ヶ月
2. 検証済みアンダーキャリッジ適合寸法

(コマツMR-5強化12ボルトトラックフレーム用精密測定)

機械的インターフェース 寸法パラメータ 取り付け適合役割
シャーシフレームセンタリング径 180 mm ヘビーデューティーインナーシャーシロケーティングレジスター
トラックフレームボルトパターン 9 × φ14 mm フレーム取り付け用強化M14ボルトサークル
駆動スプロケットセンタリングパイロット(ID) 230 mm モダン230mm駆動スプロケットロケーティングレジスター
駆動スプロケットボルトパターン 12 × φ14 mm MR-5専用12ボルトM14パターン(高せん断強度)
3. コマツ PC55MR-5 スプロケットボルトせん断と高速シフトドロップの解決

ドライブ交換時のスプロケットボルトの不一致、または負荷下での走行時のトラックの遅延に悩んでいませんか?モダンコマツダッシュ5(MR-5)油圧ショベルは、ヘビーデューティーな6300 N・mの牽引トルクを分散するために、駆動スプロケットインターフェースを12穴M14ボルトサークル(230 mmパイロット)にアップグレードしました。古い9穴ドライブ(例:22M-60-32501)を取り付けると、深刻なボルトのずれが生じます。24.5 MPaでの長時間の使用により、34 mL/rの排気量制御ピストンを横切る内部圧力漏れが発生し、2速シフトが遅くなり、モーターが完全な6300 N・mの低ギアブレークアウトフォースを供給できなくなります。当社の精密機械加工された22N-60-51300ファイナルドライブを取り付けることで、100%の12ボルトアライメント、確実なM14クランプ強度、および完全な油圧クライミングトラクションを保証します。

4. よくある質問(技術・商業)
機械所有者およびオペレーター向け(Cエンドインサイト)

Q: 古い9穴バージョンではなく、この12穴スプロケットドライブが必要なコマツ機をどのように確認できますか? A: 駆動スプロケットの取り付けボルト穴を数えてください。お使いの機械がダッシュ5モデル(PC45MR-5、PC50MR-5、PC55MR-5)で、12個のスプロケットボルト穴(φ14 mm)と230 mmの内側パイロットレジスターを備えている場合、このヘビーデューティーな22N-60-51300ユニットが必要です。(古いMR-3モデルは通常9個のスプロケット穴を使用します)。

Q: この交換用ドライブの必須の初期潤滑手順は何ですか? A: エンジンを始動する前に、アッパーケーシングドレンプラグを通して、新しいISO VG 46フルードで油圧モーターケーシングを予備充填してください。別途、水平オイルレベルチェックプラグまでSAE 80W-90極圧ギア潤滑剤をプラネタリーギアボックスに充填してください。

機器ディーラーおよび修理施設向け(Bエンドインサイト)

Q: ダッシュ5モデル全体で、22N-60-51300はFU1BB25159640Aとどのように相互参照されますか? A: 22N-60-51300(コマツOEM)およびFU1BB25159640A(メーカー刻印)は、PC45MR-5からPC55MR-5モデル全体で指定されている工場出荷時同一の名称であり、単一SKUの在庫統合のために、同一の12穴230 mmスプロケットレジスターと47.5:1の減速比を共有しています。

Q: 海外貨物向けの輸出梱包基準は何ですか? A: 各ドライブユニットは、防錆処理された輸送用フルードで内部処理され、ヘビーゲージの蒸気腐食防止剤(VCI)ポリバリアラップで密封され、コンテナおよび航空貨物輸送用に構築されたISPM-15認定の燻蒸済み輸出木製クレート内に確実にボルト締めされます。
