ナブテスコ GM06VL ファイナルドライブトラベルモーター減速 172900-66370 182900-33470 ヤンマー B6U VIO60-6B ミニショベル

原産地:中国製
ブランド名:Belparts
認証:2006/42/EC ISO9001
モデル番号:ヤンマー B6U VIO60-6B
最低注文数量:1pcs
価格:Negotiated price
支払い条件:T/T、貿易保証、PayPal
補給能力:100個/月
製品詳細
ハイライト:

元1003旅行モーター シャフト

,

31na-40010旅行モーター シャフト

,

Pc120旅行モーター シャフト

Model: ヤンマー B6U VIO60-6B
Part Name: ファイナルドライブ
Part Number: 172900-66370 182900-3347
Type: GM06VL代替品
Quality: 高品質のアフターマーケット新品
Speed: 2スピードアキシャルピストン
製品の説明

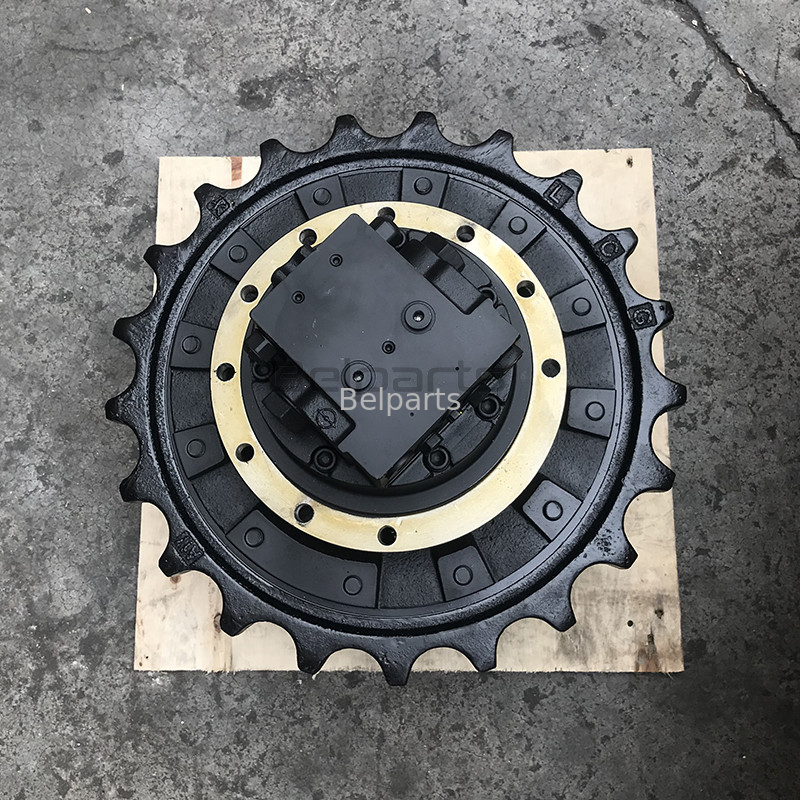

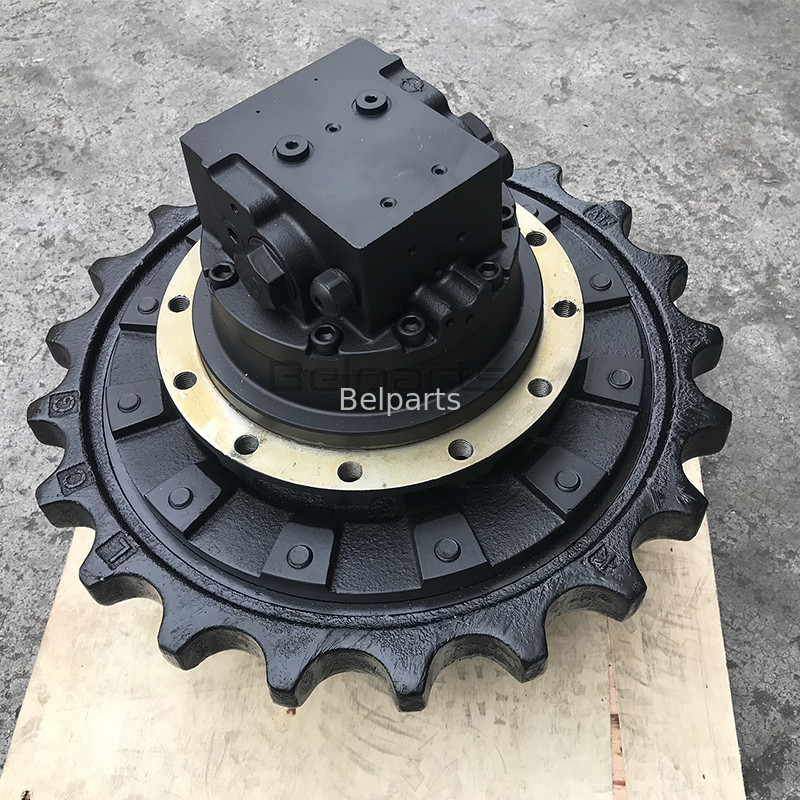

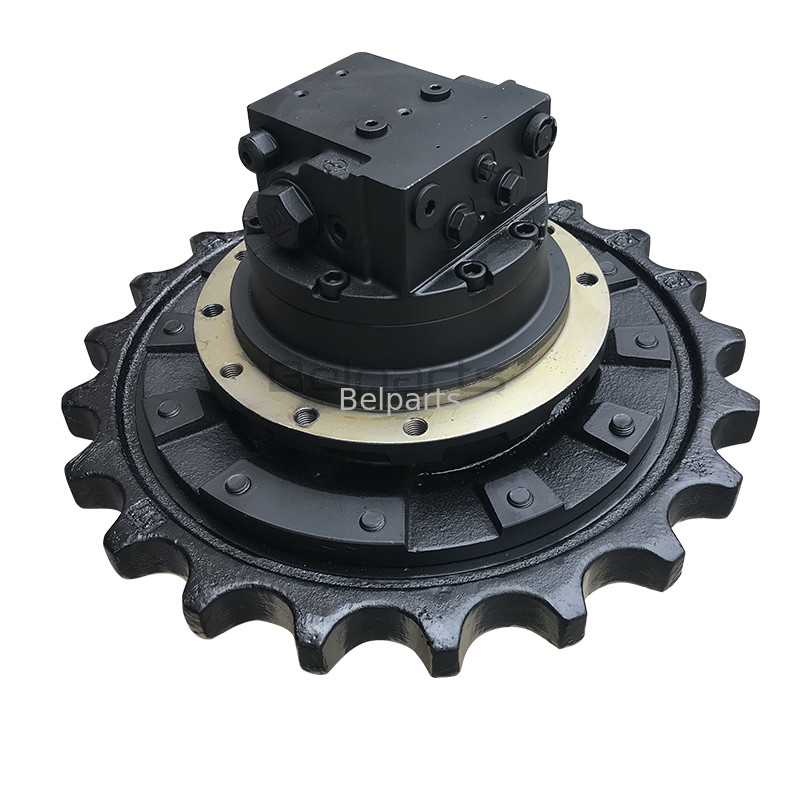

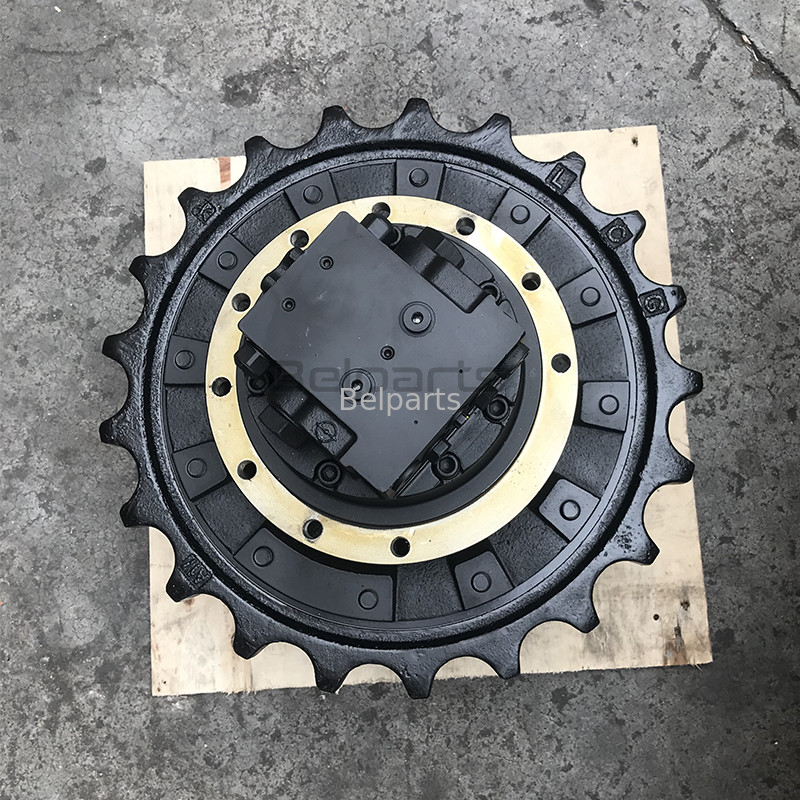

ヤンマー B6U VIO60-6B | Nabtesco GM06VL TM06N トラベルモーター用ファイナルドライブ 172900-66370 182900-33470

5.0~6.0トンのヤンマー掘削機に適合する、頑丈な230mmスプロケットと75.5mmパイロット深さ。ヤンマー B6U VIO60-6B ミニ油圧ショベル専用に設計された、OEM仕様の交換用Nabtesco GM06VL / TM06N デュアルディスプレイスメント(2速)油圧トラベルモーター(プラネタリー減速ギアボックス一体型)。

1. 技術的運用仕様

(ヤンマーEPC部品カタログおよびGM06VL/TM06Nエンジニアリングデータベースによる権限確認済み)

エンジニアリングパラメータ 検証済みメトリック値
ヤンマーOEM部品番号 172900-66370、182900-33470(代替:17290066370、18290033470、182900-3347)
モーター駆動コアプラットフォーム Nabtesco GM06VL代替 / TM06Nシリーズ(2速アキシャルピストン)
互換性のあるヤンマー機械 ヤンマー B6U VIO60-6B(B6、B50-2シリーズにも適合)
掘削機重量クラス 5.0~6.0トンクラス
作動油圧 21.0~24.5 MPa
シャーシ取付ボルトパターン 9 × M14(φ14 mmフレームボルト)
駆動スプロケットボルトパターン 12 × M14(φ14 mmスプロケットボルト)
ユニット正味質量 61.0 kg(ヘビーデューティ鋳造構造)
クレート梱包サイズ 38 × 38 × 49 cm
状態 / 保証 新品100% / 12ヶ月

2. 完全なアンダーキャリッジ図面と取付寸法

(ヤンマー B6U トラックフレームのTM06N図面からの直接エンジニアリング測定)

寸法表示 メトリック値 適合役割と説明
A(パイロットステップ深さ) 75.5 mm 深い嵌合アンダーキャリッジ配置深さ
ØB(フレーム外側パイロット) 220 mm 外側シャーシ取付パイロットレジスタ
ØC(フレーム内側パイロット) 180 mm 内側トラックフレーム配置レジスタ
ØD(スプロケット内側パイロット) 230 mm ヘビーデューティ 230 mm 駆動スプロケットセンタリングスピゴット
ØE(スプロケットボルトPCD) 262 mm 駆動スプロケット用12穴ピッチ円直径
ØF(フランジ外径) 284 mm 主要構造取付フランジ直径
トラックフレームボルトパターン 9 × M14 OEMアンダーキャリッジフレームに直接ボルトオン
駆動スプロケットボルトパターン 12 × M14 高トラクションせん断強度用の12ボルトM14パターン

3. ヤンマー B6U VIO60-6B フランジたわみと2速シフトラグの解決

6トンヤンマー B6U は、重いトレンチプッシュ中に遅れをとったり、ハイスピードへのシフト時に振動したりしますか?ヤンマー B6U ゼロテールプラットフォームは、230 mm 駆動スプロケット全体に激しい逆回転トルクを伝達します。24.5 MPa での連続的な重機によるグレーディングは、75.5 mm のパイロット深さ(A)に厳しいラジアルレバレッジをかけます。長時間の稼働により、内部ベアリングのバックラッシュが緩み、GM06VL減速ギアが不整合な角度で噛み合います。同時に、Snellgange 2速切り替えブロック内の流体汚染によりスムーズなディスプレイスメントシフトが妨げられ、トラックがハイスピードギアに固定され、低速トラクションリムプルが低下します。当社の精密機械加工された172900-66370ファイナルドライブを取り付けることで、100%同心円状の230 mmアライメントが回復し、ギアバックラッシュが排除され、信頼性の高いデュアルスピードトラッキングが実現します。

4. よくある質問(技術・商業)

機械所有者およびオペレーター向け(Cエンドインサイト)

Q: このTM06Nファイナルドライブは、駆動スプロケットを変更せずにヤンマーB6Uに直接ボルトで取り付けられますか?A: はい。工場のOEM部品番号172900-66370および182900-33470に直接適合します。180 mmのフレームパイロット(ØC)、230 mmのスプロケットパイロット(ØD)、262 mmのスプロケットPCD(12xM14穴付きØE)、および75.5 mmのステップ深さ(A)は、既存のB6Uトラックフレームとシームレスに整合します。

Q: この交換用ドライブを操作する前に、必須の初期潤滑手順は何ですか?A: エンジン始動前に、アッパーケーシングドレンプラグから新しいISO VG 46フルードを油圧モーターケーシングに事前に充填してください。別途、水平オイルレベルチェックプラグまでSAE 80W-90極圧ギア潤滑油をプラネタリーギアボックスに充填してください。

機器ディーラーおよび修理施設向け(Bエンドインサイト)

Q: 172900-66370は、182900-33470およびNabtescoGM06VLとどのように相互参照されますか?A: 172900-66370および182900-33470は、ヤンマーB6UおよびB6シリーズ全体で直接工場交換可能なアセンブリ部品番号です。このTM06Nユニットは、オリジナルのNabtesco GM06VLプラットフォームのヘビーデューティ交換品として機能し、シングルSKU在庫の統合を可能にします。

Q: 輸出輸送の正確な貨物ロジスティクス仕様は何ですか?A: クレート化されたアセンブリの正味重量は61.0 kg(総梱包重量約64.0 kg)で、寸法は38 × 38 × 49 cm(0.071 CBM)です。各ドライブは、気化性防錆剤(VCI)ポリラップで密封され、ISPM-15認定の燻蒸済み輸出木製クレート内にしっかりと固定されています。
