クボタ KX61-2 KX71-2 KX71-3 KX71-3S 掘削機ファイナルドライブ RC108-61800 RC108-61607 RC308-61600 RG408-61600 RG401-73000 RC348-61600 HRC3A-61600
DX30 最終ドライブ アッシー
,E303.5 最終ドライブアシ
,GM03 ファイナルドライブ アッシー

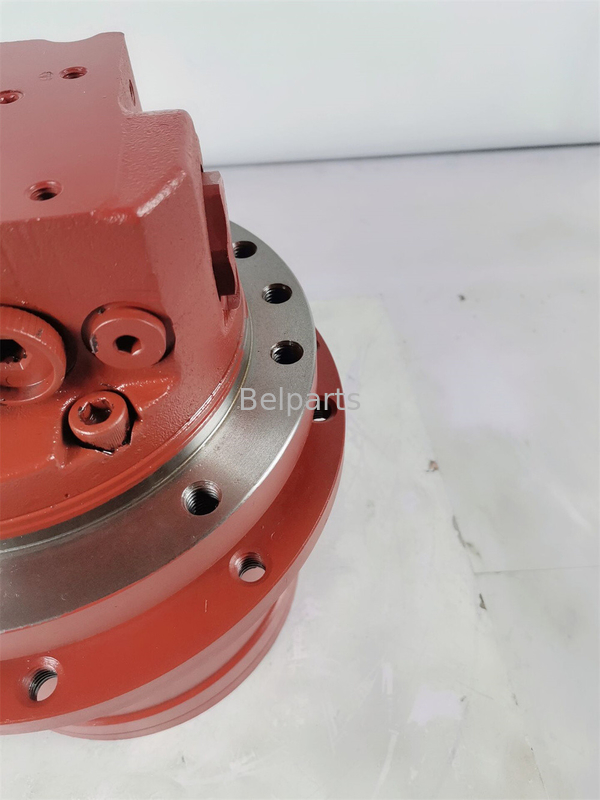

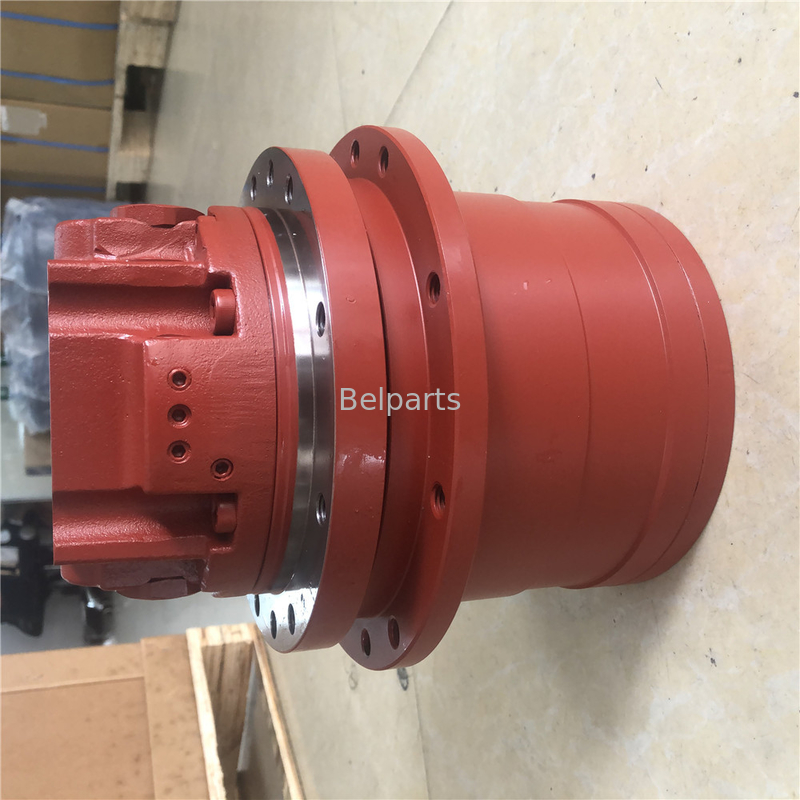

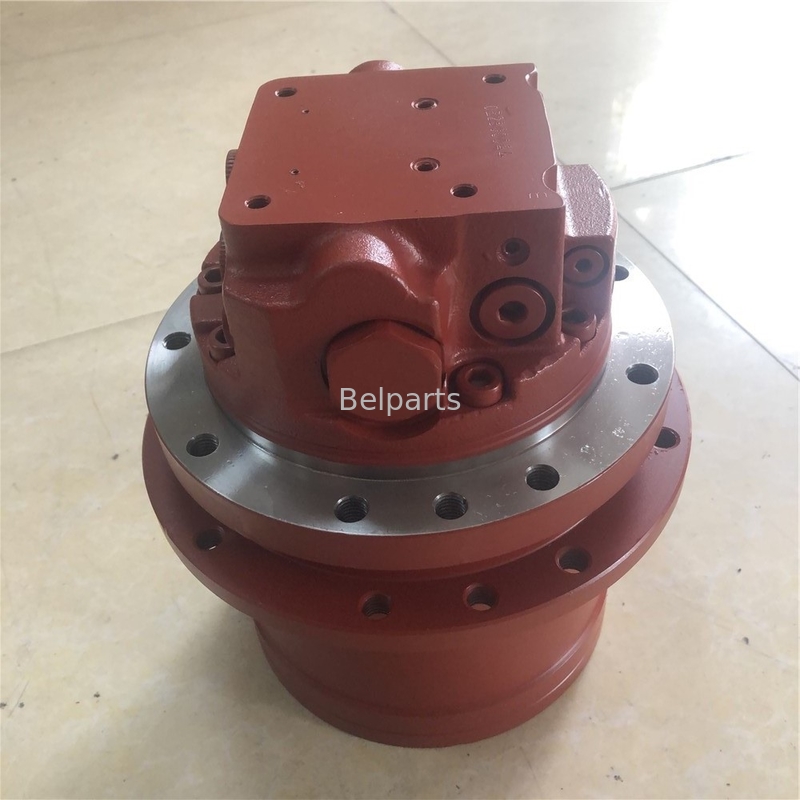

RC108-61800 RC108-61607 クボタ KX61-2 KX71-2 KX71-3の最終ドライブ トラベルモーター
高牽引 2700 N·m ドライブ 2.8 〜 3.5 トンの土搬家機直接のOEM交換 双排気液圧移動モーターと452惑星式縮小装置は,特にクボタ KX61-2,KX71-2,およびKX71-3ミニ掘削機のために設計されています.
1. 運用技術仕様
(Googleのスニペットインデックス&B2Bの調達クエリのために構造化)
| エンジニアリングパラメータ | 確認されたメトリック値 |
|---|---|
| クボタOEM部品番号 | RC108-61800,RC108-61607,RC308-61600,RG408-61600,RG401-73000,RC348-61600,HRC3A-61600 |
| 互換性のある機械 | クボタ KX61-2,KX71-2,KX71-3 (2.8 ∼3.5トン級) |
| モーター駆動コア | TM03 ユニバーサル・プラットフォーム (2速軸活塞) |
| クロス・プラットフォーム・クロス・リフ | DX30とE303で5ZX30 に対応する |
| 移動 (Hi / Lo) | 12 / 18 mL/ リヴ |
| 出力トルク (Hi / Lo) | 1800 / 2700 N·m |
| 出力シャフト速度 (Hi / Lo) | 55 / 37 ターン/分 |
| サーキットの動作圧 | 21.0 MPa |
| 指定入口流量 | 30L/分 |
| 惑星減少比 | 45. 2: 1 |
| 状態 / 保証 | 100% 新品 / 12ヶ月 |
2. 検証された重要な車体底部設置寸法
(Kubotaの3トンの軌道のフレームの190mmの大きなフランジの仕様が確認された)
| メカニカルインターフェース | 尺寸仕様 | 装置の特徴 |
|---|---|---|
| シャーシ・フレームの設置 | 9 × φ12 mm | 標準的な9穴のパターンで,OEMトラックフレームに一致する |
| ドライブ スプロケットのマウント | 9 × φ12 mm | 9ボルトの円形ピッチを等距離に |
| スプロケットパイロットの内径 | 190mm | 高硬度センターピロットの登録 |
3Kubota KX71 マッド・パッキング・ドラッグ・アンド・ハブ・デアラインメントを解決する
深い泥の中を走る時 金属の磨き声を聞くか 重い物体で不均一な牽引感を感じるかKubota KX61 と KX71 のモデルでは,密集した粘土は,ドライブスルーケットとトラックフレームの間に簡単に詰め込まれ,最終的なドライブ出力ハブに対して高い放射的レバレッジを行使します.この横の負荷は,内部の針ベアリングを傾けます.スワッシュプレートの揺れを加速し 惑星の歯を噛む 磨かれたドライブを強化したRC108-61800組み立ては,工場の軸承の並び方を回復し,泥の侵入から二角型コーン室を密封し,低速速で不間断で2700 N·mの突破力を供給します.
4よくある質問 (技術・商業)
機械の所有者とオペレーターのために (C-End Insights)
Q: この190mmの最終駆動装置は 歯輪を改造することなく Kubota KX71-3に直接組み込まれますか?A: はい.OEM部品番号に一致します.RC108-618009穴のフレームパターン (φ12mm), 9穴のプロケットパターン, 190mmのパイロット・レジスタは
Q: 標準的な液圧油を 惑星減速箱の中に入れるか?A: ありません.惑星ギアハブは,サービスプラグで満たされた重用ギアオイル (SAE 80W-90) で潤滑する必要があります.ハイドロリックモーターセクションは,機械の主要水力貯水池を共有する (ISO VG 46)始動前に常に両室を前もって満たす.
設備のディーラーと修理施設 (B-End インサイト)
Q:缶の部品番号RC108-61607と置き換えるRC108-61800庫存を全て調べる?A: そうですRC108-61800,RC108-61607,RC308-61600そしてRG408-616002.8×3.5TのKXシリーズ底盤のクボタ工場の更新を連続して表し,同じ内部45を共有しています.2減速ギアリングと190mmのマウント寸法
Q: 海外の輸出の格納基準は?A: 各駆動ユニットは防腐油で保存され,重量蒸気阻害ポリパールで密封され,重量用車の中にしっかりとボルトが固定されています.コンテナ輸送およびクレーン/フォークリフトの卸荷のために設計された,蒸発された輸出木箱.
5部分リスト
| # | パーツNo | 記述 | Qty |
|---|---|---|---|
| 010 | RC411-14432 | SPROCKETDRIVE シリアル番号 >=12682 交換 | 2 |
| 010 | RC411-14430 | SPROCKETDRIVE シリアル番号 <=12683 | 2 |
| 020 | 01128-51230 | ボルト | 18 |
| 030 | HRC3A-61600 | ASSYモーター,ホイール,交換可能 | 2 |
| 030 | RC348-61600 | ASSYモーター,ホイール | 2 |
| 040 | 66363-39560 | シールオイル | 2 |
| 050 | RC411-73620 | ローヤリング ボール | 2 |
| 060 | RC411-73612 | シャフト | 2 |
| 070 | RC348-73820 | スプリング,ピストンB | 2 |
| 080 | RP471-73640 について | SWASH PLATE; シリアル番号 >=12391; 交換できない | 2 |
| 080 | RC348-73640 | SWASH PLATE; シリアル番号 <=12390 | 2 |
| 090 | 07715-03221 | ボール | 4 |
| 100 | RC348-73780 | 洗濯機 春 | 2 |
| 110 | RC348-73760 | 春 | 2 |
| 120 | RC411-73770 | 洗濯機 春 | 2 |
| 130 | 04611-00280 | CIR-CLIP 内部 | 2 |
| 140 | RC411-73710 | PIN番号 | 6 |
| 150 | 32721〜35180 | プレート,リテイナー | 2 |
| 160 | RC348-73720 | 保持する | 2 |
| 170 | 04811~51250 | O - リング | 2 |
| 180 | RC348-13300 | ASSYギアケース,ホイール; シリアル番号 <=12390 | 2 |
| 180 | RC348-13304 | ASSYギアケース,ホイール; シリアル番号 >=12391; 交換不可 | 2 |
| 190 | RC411-13630 | プラグ | 2 |
| 200 | RC101-13320 | シール | 2 |
| 210 | RC411-13330 | ローヤリング シリアル番号 <=12390 | 2 |
| 210 | RP471-13330 | ローヤリング シリアル番号 >=12391 交換 | 2 |
| 220 | 68311-13340 | NUT 丸い | 2 |
| 230 | RC411-13350 | プラグ | 4 |
| 240 | RC348-13360 | ケース,ギア | 2 |
| 250 | 07715-03205 について | バール 5/32 | 264 |
| 260 | 15521〜96020 | プラグPIN | 2 |
| 270 | RC411-13440 | プレート,THRUST B | 6 |
| 280 | RC348-13420 | コラー | 6 |
| 290 | 3A152-31190 | ローヤリング 針 | 6 |
| 300 | RC348-13390 | ギア | 6 |
| 310 | RC348-13430 | プレート,THRUST B | 2 |
| 320 | 31351-21930 | CIR-CLIP,外部 | 6 |
| 330 | RC348-13460 | ギア | 2 |
| 340 | 04612-00350 | CIR クリップ 外部 | 2 |
| 350 | RC348-13480 | 保持者 | 2 |
| 360 | RC411-13520 | コラー | 6 |
| 370 | RC411-13510 | ローヤリング 針 | 6 |
| 380 | RC348-13490 | ギア | 6 |
| 390 | RC348-13540 | ギア,ドライブ | 2 |
| 400 | RC348-13570 | プレート,3.00mm | 2 |
| 400 | RC348-13560 | プレート,2.60mm | 2 |
| 400 | RC348-13550 | プレート 1.60mm | 2 |
| 410 | RC348-13580 | カバー | 2 |
| 420 | 68311-13590 | O RING | 2 |
| 430 | RC411-72630 | プラグ | 6 |
| 440 | 04817-00140 | O RING | 6 |
| 450 | 05411-00414 | ピンスプリング | 8 |
| 460 | 01128-51230 | ボルト | 18 |
| 470 | RC348-73900 | ASSYギアケース シリアル番号 <=12390 | 1 |
| 470 | RC348-73904 | ASSY ギアケース シリアル番号 >=12391 交換不可 | 1 |
| 480 | RC348-73940 | ASSY BLOCK,CYLINDER;Fig.No.C30002 REF.No.による順序480. | 1 |
| 490 | RC348-73910 | アッシーホルダー,フラング; シリアル番号 <=12390 | 1 |
| 490 | RC348-73913 | アッシーホルダー,フラング; シリアル番号 >=12391; 交換できない | 1 |
