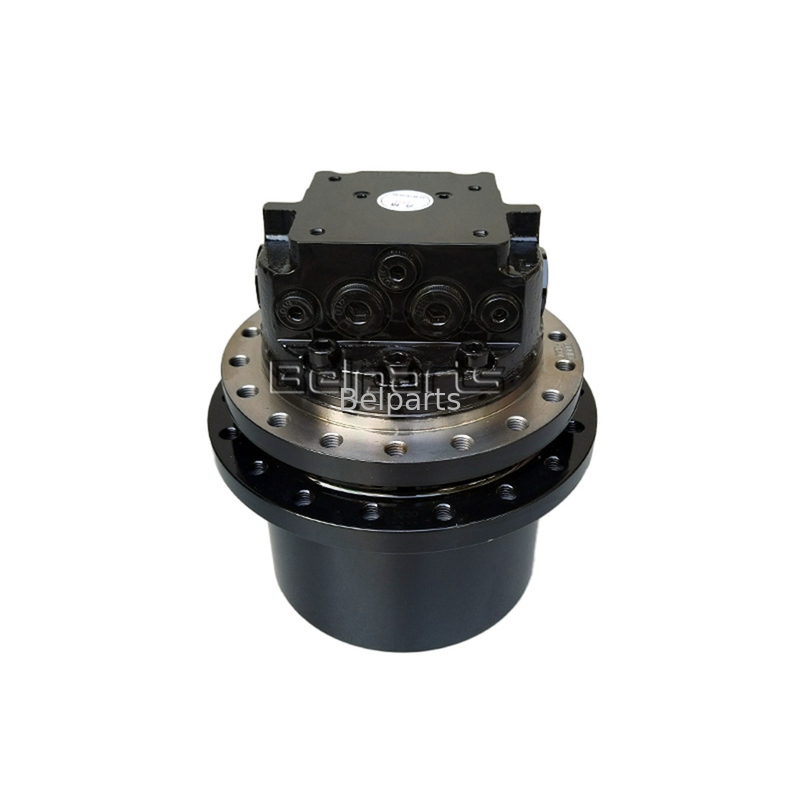

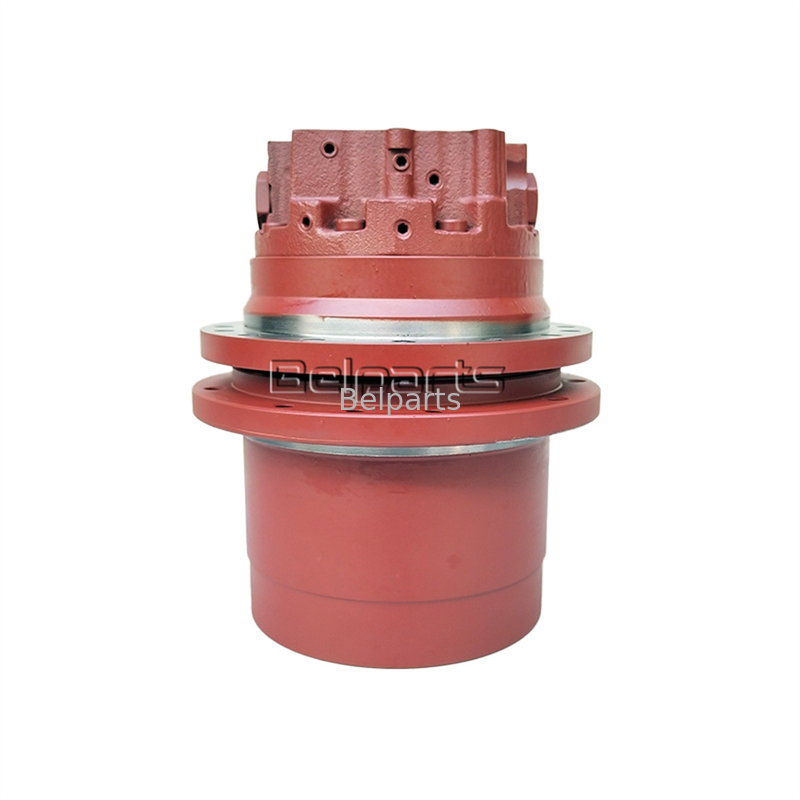

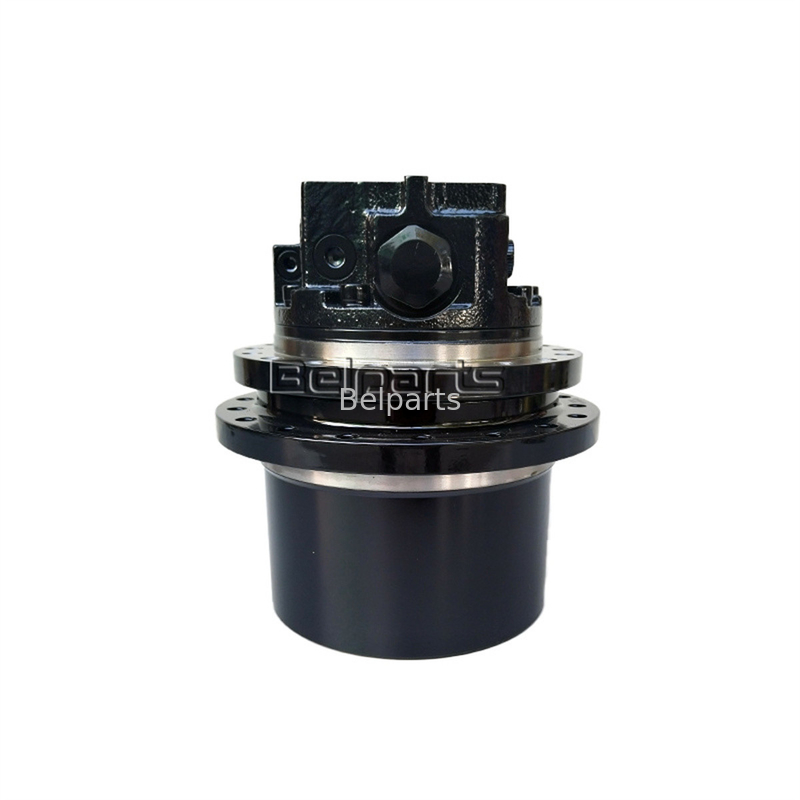

クボタ U35 KX91-3 U35-3用ファイナルドライブ RC411-61804 RG511-61800 | TM03 トラベルモーター
3.5トンコンパクト掘削機向けのシームレスなオートシフトトラクション。クボタ U35、U35S、U35-3、U35-3A、およびKX91-3ミニ掘削機専用に設計された、TM03デュアルディスプレイスメント油圧トラベルモーターと45.2:1プラネタリー減速ギアボックスの直接OEM交換品。
1. 技術的運用仕様
(クボタEPCおよびコンパクト油圧工学データベースによる権限検証済み)
| エンジニアリング属性 | 検証済みメトリック値 |
|---|---|
| クボタOEM部品番号 | RC411-61804、RG511-61800、RG511-61840 |
| 互換性のあるクロスリファレンス | RC411-61808、RC411-61500、RC411-61503 |
| 互換性のある機械 | クボタ U35、U35S、U35-3、U35-3A、KX91-3、KX91-3S |
| モーター駆動コア | TM03シリーズ(2速アキシャルピストン) |
| 運用重量クラス | 3.2~3.8トン |
| 変位(Hi / Lo) | 12 / 18 mL/rev |
| 出力トルク(Hi / Lo) | 1800 / 2700 N・m |
| 出力軸速度(Hi / Lo) | 55 / 37 rpm |
| 回路作動圧力 | 21.0 MPa |
| 定格吸込流量 | 30 L/min |
| プラネタリー減速比 | 45.2 : 1 |
| ユニット正味質量 | 約42.0 kg(88ポンド) |
| 状態/保証 | 新品100% / 12ヶ月 |
2. クボタ U35/KX91-3 のオートダウンシフト故障とトラックの停止の解決
クボタが軽い傾斜地でギアダウンせずに失速したり、高速走行中に片方のトラックが遅れたりしませんか?クボタ U35 および KX91-3 掘削機は、トラベル抵抗が増加すると自動デュアルディスプレイスメントシフトに依存します。高稼働時間のドライブでは、ディスプレイスメント切り替えスピンドル周辺の内部クリアランスの広がりにより、パイロットシフト圧力がタンクに漏れ出します。モーターは 2700 N・m の低速トルクモードに切り替わらず、土砂の山に対して機械が停止する原因となります。当社の精密計量されたRC411-61804ファイナルドライブを取り付けることで、シャープなオートシフト変調が回復し、トラック速度が同期し、工場出荷時のグレード能力が復元されます。
3. よくある質問(技術・商業)
機械所有者およびオペレーター向け(Cエンドインサイト)
Q: このトラベルモーターは、スプロケットを交換せずにクボタ KX91-3 に直接取り付けられますか? A: はい。このアセンブリは、部品番号RC411-61804に一致する直接 1:1 の OEM 交換品です。アンダーキャリッジフレームの取り付けフランジ、スプロケットのボルトパターン、および油圧ポートの位置は、工場出荷時のトラックセットアップと正確に一致します。
Q: この新しいドライブを操作する前に、正しいオイル充填手順は何ですか? A: 初回の始動時に回転部品を保護するために、常に ISO VG 46/68 の新しい作動油をトップケーシングのブリードポートに直接充填してください。別途、プラネタリーギアボックスには SAE 80W-90 の極圧ギアオイルを水平レベルプラグまで充填してください。
機器ディーラーおよび修理施設向け(Bエンドインサイト)
Q: 部品番号RG511-61800とRC411-61804は、在庫間で相互に交換可能に使用できますか? A: はい。RC411-61804、RG511-61800、およびRG511-61840は、3.5トンアンダーキャリッジプラットフォームの連続したクボタ工場部品改訂を表しており、同一の45.2:1プラネタリーギアと油圧ポートインターフェイスを共有しています。
Q: 国際配送のための梱包および輸出輸送基準は何ですか? A: 各42kgのドライブユニットには、防錆液処理が施され、重防錆剤(VCI)入りポリラップでヒートシールされ、コンテナおよび航空貨物用に強化された燻蒸済み輸出木製クレートにしっかりとボルトで固定されます。
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| 010 | RC411-14430 | スプロケットドライブ | 2 |
| 020 | 01128-61230 | ボルト | 18 |
| 030 | RC411-61804 | アセンブリ モーター、ホイール | 2 |
| 040 | 66363-39560 | オイルシール | 2 |
| 050 | RC411-73620 | ベアリング、ボール | 2 |
| 060 | RC411-73612 | シャフト; 参照番号530で注文 | 2 |
| 070 | RC411-73820 | スプリング、ピストン B | 2 |
| 080 | RC411-73640 | スワッシュプレート | 2 |
| 090 | 07715-03221 | ボール | 4 |
| 100 | RC411-73770 | ワッシャー、スプリング | 2 |
| 110 | RC411-73760 | スプリング | 2 |
| 120 | RC411-73770 | ワッシャー、スプリング | 2 |
| 130 | 04611-00280 | サークリップ 内側 | 2 |
| 140 | RC411-73710 | ピン | 6 |
| 150 | 32721-35180 | プレート、リテイナー | 2 |
| 160 | RC411-73720 | ホルダー、リテイナー | 2 |
| 170 | 04811-51250 | Oリング | 2 |
| 175 | RC411-13302 | アセンブリ ギアケース、ホイール | 2 |
| 180 | 68651-13630 | プラグ; シリアル番号 <=20341 | 2 |
| 180 | RC411-13630 | プラグ; シリアル番号 >=20342; 交換用 | 1 |
| 190 | RC101-13320 | シール | 2 |
| 200 | RC411-13330 | ベアリング | 2 |
| 210 | 68311-13340 | ナット、丸型 | 2 |
| 220 | 68311-13350 | プラグ; シリアル番号 <=20463 | 4 |
| 220 | RC411-13350 | プラグ; シリアル番号 >=20464; 互換性なし | 4 |
| 225 | RC411-13360 | ケース、ギア | 2 |
| 230 | 07715-03205 | ボール 5/32 | 264 |
| 240 | 68311-13380 | プラグ; シリアル番号 <=20341 | 2 |
| 240 | 15521-96020 | プラグピン; シリアル番号 >=20342; 交換用 | 1 |
| 250 | RC411-13440 | プレート、スラスト B | 8 |
| 260 | RC411-13420 | カラー | 8 |
| 270 | RC411-13410 | ベアリング、ニードル | 8 |
| 280 | RC411-13390 | ギア | 8 |
| 290 | RC411-13432 | プレート | 8 |
| 300 | 31351-21930 | サークリップ、外側 | 8 |
| 310 | RC411-13462 | ギア | 2 |
| 320 | 04612-00350 | サークリップ 外側 | 2 |
| 330 | RC411-13483 | ホルダー | 2 |
| 340 | RC411-13520 | カラー | 6 |
| 350 | RC411-13510 | ベアリング、ニードル | 6 |
| 360 | RC411-13490 | ギア | 6 |
| 370 | 05411-00520 | ピン スプリング | 6 |
| 380 | RC411-13540 | ギア、ドライブ | 2 |
| 390 | 68311-13560 | プレート; 2.30mm | 2 |
| 390 | 68311-13570 | プレート; 2.90mm | 2 |
| 390 | 68311-13550 | プレート; 1.80mm | 2 |
| 400 | RC411-13580 | カバー | 2 |
| 410 | 68311-13590 | Oリング | 2 |
| 420 | RC411-13610 | プラグ | 2 |
| 430 | 04817-00140 | Oリング | 2 |
| 440 | RC411-13620 | プラグ | 4 |
| 450 | 04817-00180 | Oリング | 4 |
| 460 | 05411-00414 | ピン スプリング | 8 |
| 470 | 68811-17430 | プラグ | 2 |
| 480 | 04817-00110 | Oリング | 2 |
| 490 | 01128-61230 | ボルト | 18 |
| 500 | RC411-73940 | アセンブリ ブロック、シリンダー | 2 |
| 510 | RC411-73910 | アセンブリ ホルダー フランジ | 2 |
| 530 | HRC40-73600 | シャフト、キット(A) | 1 |
