起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
EX450LC-5 EX450-5
さらに多くのブランドアクセサリーが利用可能
EX450LC-5 / EX450-5 日立掘削機用油圧ブームシリンダー | PN:4340511 |プレミアムアフターマーケット交換品
1. 製品基本情報
この最高級のアフターマーケット油圧ブーム シリンダーは、日立 EX450LC-5 および EX450-5 大型掘削機の直接交換品として機能するように専門的に製造されています。フロント作業アセンブリの重要なパワーユニットとして、ブームの昇降を正確に制御し、重掘削、バラ材の吊り上げ、整地作業に堅牢なパフォーマンスを発揮します。露天掘り、高速道路工学、大規模な土木工事、工業用地の再建プロジェクトなどに広く使用されています。すべての製品は、同一の設置寸法、ピンホールギャップ、油圧ポート位置を備えた日立オリジナルのOEM仕様に厳密に従って製造されています。現場スタッフは、切断、溶接、または現場での追加の変更を行わずに、直接ボルトオンで取り付けを完了できます。
| アイテム | 仕様 |
|---|---|
| 製品名 | 油圧ブームシリンダー |
| 適用機種 | 日立 EX450LC-5、EX450-5 油圧ショベル |
| OEM 部品番号 | 4340511 |
| 製品グレード | 新品の高品質アフターマーケット |
| 保証 | 製造上の欠陥に対して 12 か月 |
| MOQ | 1 ユニット、豊富な在庫ですぐに納品可能 |
| 品質管理基準 | ISO9001認証取得、出荷前に完全な油圧テストとサイクルテストを実施 |
2. 主要な技術パラメータ
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| 4310241 | サイクル;ブーム(R) | 1 | |
| 144 | 4340511 | 。サイクル。 (パイプレス) | 1 |
| 1 | 0420101 | .. チューブ;サイクル。アッシー | 1 |
| 1A | ---- | ...チューブ;サイクル。 | 1 |
| 1B | 0420112 | ... ブッシング;ピン | 1 |
| 2 | 0420103 | ..ロッド;ピストンAss'y | 1 |
| 2A | ---- | ...ロッド;ピストン | 1 |
| 2B | 0420104 | ... ブッシング;ピン | 1 |
| 3 | 0420105 | .. 頭;サイクル。 | 1 |
| 4 | 0352704 | .. ブッシング | 1 |
| 5 | 0133103 | .. 指輪;保持 | 1 |
| 6 | 0352705 | .. 指輪;シール | 1 |
| 7 | 0352706 | .. パッキング; Uリング | 1 |
| 8 | 0352707 | .. 指輪;バックアップ | 1 |
| 9 | 0460004 | .. 指輪;スライド | 1 |
| 10 | 4438200 | .. 指輪;ワイパー | 1 |
| 11 | A811160 | .. Oリング | 1 |
| 12 | 4170546 | .. 指輪;バックアップ | 1 |
| 13 | 0352716 | .. ボルト;ソケット | 8 |
| 14 | 0420106 | ..BRG。クッション | 1 |
| 15 | 0420113 | .. シール | 1 |
| 16 | 0420108 | ..ピストン | 1 |
| 17 | 4170547 | .. 指輪;シールASSY | 1 |
| 18 | 0420109 | .. 指輪;スライド | 2 |
| 19 | 0259307 | .. 指輪;スライド | 2 |
| 20 | 0352713 | ..ナット | 1 |
| 21 | 0352714 | ..シム | 1 |
| 22 | 0104404 | .. ボール | 1 |
| 23 | 0352715 | .. ネジ;セット | 1 |
| 25 | 0420110 | .. 指輪;ワイパー | 2 |
| 27 | 0420111 | .. 指輪;ワイパー | 2 |
| 44 | J75481 | .. フィッティング;グリース | 1 |
| 58 | 0352717 | 。パイプ | 1 |
| 59 | 0352718 | 。パイプ | 1 |
| 60 | 0309020 | 。ボルト;ソケット | 8 |
| 61 | 984614 | 。 Oリング | 2 |
| 63 | 0309219 | 。クランプ;パイプ | 1 |
| 64 | 0237417 | 。ボルト | 1 |
| 65 | 0208516 | 。ワッシャー;春 | 1 |
| 66 | 0352719 | 。バンド | 1 |
| 67 | 0352720 | 。バンド | 1 |
| 68 | 0352721 | 。バンド | 2 |
| 69 | 0236915 | 。ホルダー | 2 |
| 70 | 0236916 | 。ボルト | 1 |
| 71 | A590914 | 。ワッシャー;春 | 1 |
| 72 | 0408815 | 。ボルト | 4 |
| 73 | 0325913 | 。ワッシャー | 4 |
| 100 | 4340620 | キット;シール | 1 |
| 101 | 4438672 | キット;シール | 1 |
| スペック項目 | データ |
|---|---|
| 穴径 | 150mm |
| ピストンロッド径 | 99mm |
| 作動ストローク | 1570mm |
| 定格使用圧力 | 31.4MPa |
| 工場テスト圧力 | 47.1MPa（定格使用圧力の1.5倍） |
| バレル材質 | 精密インナーホーニング加工を施した高張力シームレス合金鋼 |
| ピストンロッド | 40CrMo熱処理鋼、28～32μm硬質クロムメッキ、HRC68～72で耐摩耗性、耐変形性に優れています。 |
| 適合するシールキット PN | 4340511K |
| 使用温度 | -25℃～+85℃ |
| 構造 | 焼入れ銅磨耗ブッシングを備えたダブルイヤーラグ、動作中の衝撃を軽減する内蔵緩衝装置 |
3. 製品の利点
4. サプライヤー概要

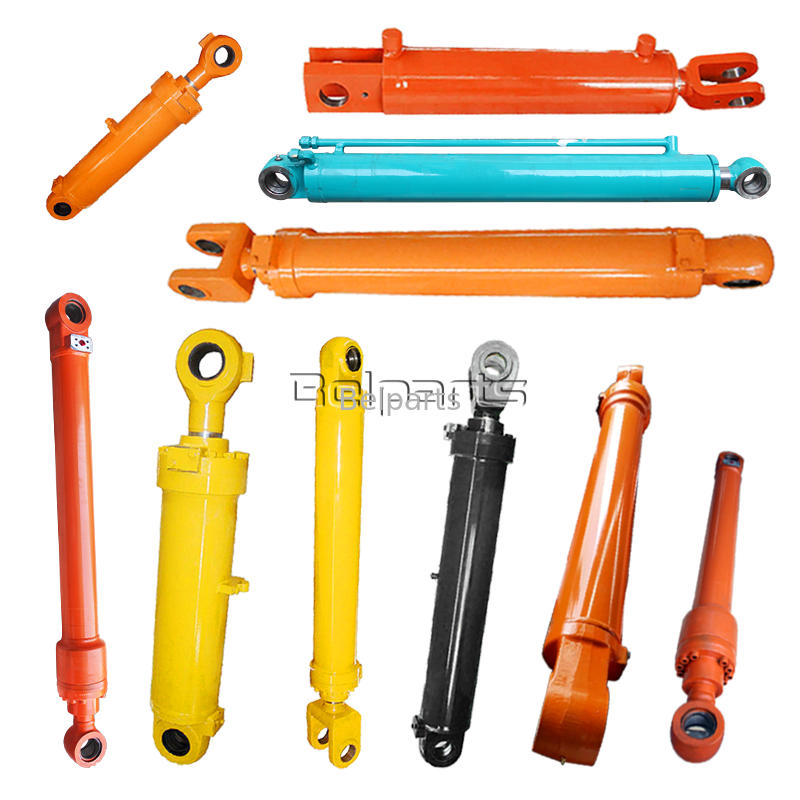

当社の生産拠点は、10 年以上にわたり、日立クラシック EX シリーズ掘削機用の油圧シリンダの開発と製造に注力してきました。 EX450-5をはじめとする日立の主流機種をカバーするブームシリンダ、アームシリンダ、バケットシリンダのフルラインナップを取り揃えております。洗練された生産職人技と厳格な品質管理ルールにより、当社の製品はアフリカ、東南アジア、中東のアフターマーケット市場に継続的に輸出され、海外の顧客から一貫した信頼と好意的なフィードバックを獲得しています。
5. よくある質問
Q1: このブームシリンダーは EX400-5 または EX480-5 掘削機モデルに使用できますか?
A: いいえ。さまざまな日立掘削機モデルは専用の部品番号と構造寸法を採用しているため、互換性はありません。ご注文の前に、お使いの機器のモデルを再確認してください。
Q2: 標準納品パッケージには専用のシール修理キットは含まれていますか?
A: シール修理キットは標準品には付属しておりません。対応する修理キットを個別に購入することもできます。組み合わせて注文すると、競争力のある価格を提供します。

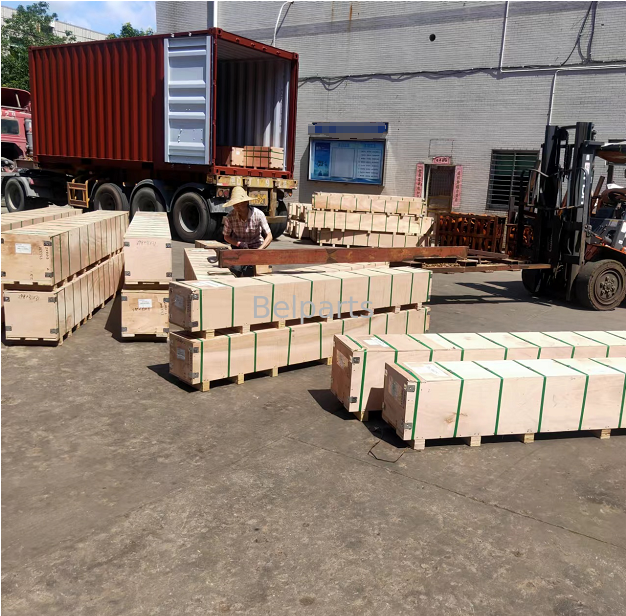

Q3：海外長距離海上輸送の際の梱包はどのようなものですか？

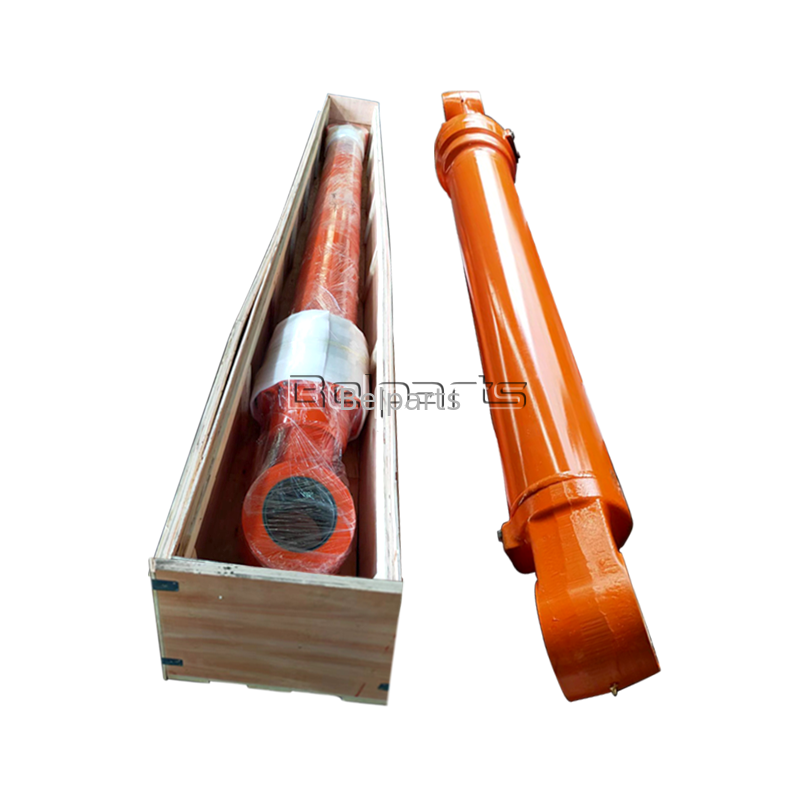

A：シリンダ内部には防錆油が注入され、ピストンロッド表面には防錆グリスが塗布されています。製品全体は防水PEフィルムで包まれ、耐久性のある輸出用合板ケースに梱包されています。
Q4: 作動装置シリンダーのフルセットを購入する場合、優遇料金を受けることはできますか?
A: はい。完全なシリンダー セットのご注文は段階的割引の対象となります。また、混載発送サービスも提供しており、お客様の物流コスト全体の削減に貢献します。
Q5: 保証期間中に油漏れが発生した場合、どのような技術サポートを提供できますか?
A: 漏水箇所の鮮明な写真を撮り、掘削機のシリアル番号を提供してください。無料のシール交換と専門的な遠隔トラブルシューティング ガイダンスをタイムリーに手配します。
