起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
320bl
この頑丈なアフターマーケット油圧ブーム シリンダーは、320BL 掘削機と直接交換可能な代替品として精密に製造されています。フロント作業グループの中核となる油圧コンポーネントとして、ブームの昇降を制御して、重掘削、バルク材の持ち上げ、整地、積み込み作業を完了します。都市工学、道路建設、採石場、中規模の土木プロジェクトに広く適用されています。
すべてのシリンダーは OEM 技術基準に従って厳密に製造されており、取り付け寸法、ピン穴の間隔、油圧ポートのレイアウトは同一です。切断、溶接などの二次的な改造を必要とせず、現場で直接ボルトオンで取り付けることができます。
| アイテム | 仕様 |
|---|---|
| 製品名 | 油圧ブームシリンダー |
| 適用機種 | 320BL 掘削機 |
| OEM 部品番号 | 118-4023、1184023 (2つのコードが1つのシリンダーアセンブリに対応します) |
| 製品グレード | 新品の高品質アフターマーケット |
| 保証 | 製造上の欠陥に対して 12 か月 |
| MOQ | 1 ユニット、すぐに納品できる十分な在庫 |
| 品質管理基準 | ISO9001認証取得、出荷前に全液圧試験と繰返し疲労試験を実施 |
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| 全て | 1184023 | シリンダーとシールのグループブーム。 （ブーム） | 1 |
| 1 | 1211611 | シールリップタイプ | 1 |
| 2 | 0961568 | リングバックアップ; （バックアップ） | 1 |
| 3 | 0961567 | シールユーカップ | 1 |
| 4 | 4I3611 | シールバッファー | 1 |
| 5 | 0964402 | ベアリングスリーブ | 1 |
| 6 | 0940747 | 指輪; (保持) | 1 |
| 7 | 1373760 | 頭 | 1 |
| 8 | 8T1447 | ボルトソケットヘッド; (M16X2X70-MM) | 12 |
| 9 | 0963964 | リングバックアップ; （バックアップ） | 1 |
| 10 | 0951717 | シールオーリング (内径=114.40mm) | 1 |
| 11 | 1195203 | ロッドAS | 1 |
| 11A | 1195200 | ベアリングスリーブ | 1 |
| 12 | 1297771 | シリンダーAS | 1 |
| 12A | 1297770 | ベアリングスリーブ | 1 |
| 13 | 4I8864 | 停止 | 1 |
| 14 | 1261935 | 指輪; (シーリング) | 1 |
| 15 | 4I3614 | ピストン | 1 |
| 16 | 4I3615 | リングバックアップ; （バックアップ） | 2 |
| 17 | 0967803 | シールとして | 1 |
| 18 | 1261936 | 指輪 | 2 |
| 19 | 0860255 | 指輪 | 2 |
| 20 | 0964408 | シム; (厚さ0.3MM) | 1 |
| 21 | 0963216 | 止めねじソケット; (M12X1.75X12-MM) | 1 |
| 22 | 0963891 | ボール、スチール | 1 |
| 23 | 1195198 | ロックナットスペシャル | 1 |
| 24 | 0964411 | シール; (内径=80.00mm) | 4 |
| 25 | 3B8489 | フィッティンググリース; (ファンとオルタネーターの駆動) | 1 |
| ---- | 必要に応じて使用する | ||
| ---- | メートル法部 | ||
| ---- | REMFG パーツが入手可能な場合があります |
| スペック項目 | データ |
|---|---|
| 穴径 | 126mm |
| ピストンロッド径 | 83mm |
| 作動ストローク | 1330mm |
| 定格使用圧力 | 31.4MPa |
| 工場テスト圧力 | 47.1MPa（定格使用圧力の1.5倍） |
| バレル材質 | 精密インナーホーニング加工を施した高張力シームレス合金鋼 |
| ピストンロッド | 40CrMo調質鋼、28～32μm硬質クロムメッキ、HRC68～72、耐摩耗性・耐変形性に優れています。 |
| 適合するシールキット PN | 118-4023K |
| 使用温度 | -25℃～+85℃ |
| 構造の特徴 | 焼入れ銅磨耗ブッシュを備えたダブルイヤーラグ、往復衝撃を軽減する緩衝装置を内蔵 |
118-4023 と 1184023 は、同じブーム シリンダーの 2 つのコーディング形式です。すべての構造サイズはオリジナルのコンポーネントと完全に一致しており、ブームリンケージと油圧パイプラインにシームレスに接続されており、安定した長時間の連続重負荷運転を実現します。
厚みのあるシリンダーチューブと接続ラグは、過酷な採石場や建設環境向けに最適化されており、長期にわたる周期的な荷重や偶発的な衝突に耐え、耐用年数を大幅に延ばします。
完成した各シリンダーは繰り返しのフルストロークサイクルテストと高圧気密漏れ検出を受け、隠れた内部および外部のオイル漏れリスクを完全に排除します。
純正スペアパーツと同等の安定性と耐用年数を実現し、修理工場やスペアパーツ卸売業者の繰り返しの調達コストを効果的に削減します。
在庫のある商品は3営業日以内に発送可能です。航空貨物は緊急の故障注文に対応しますが、海上貨物は大量の卸売輸送に対して最もコスト効率の高いソリューションを提供します。

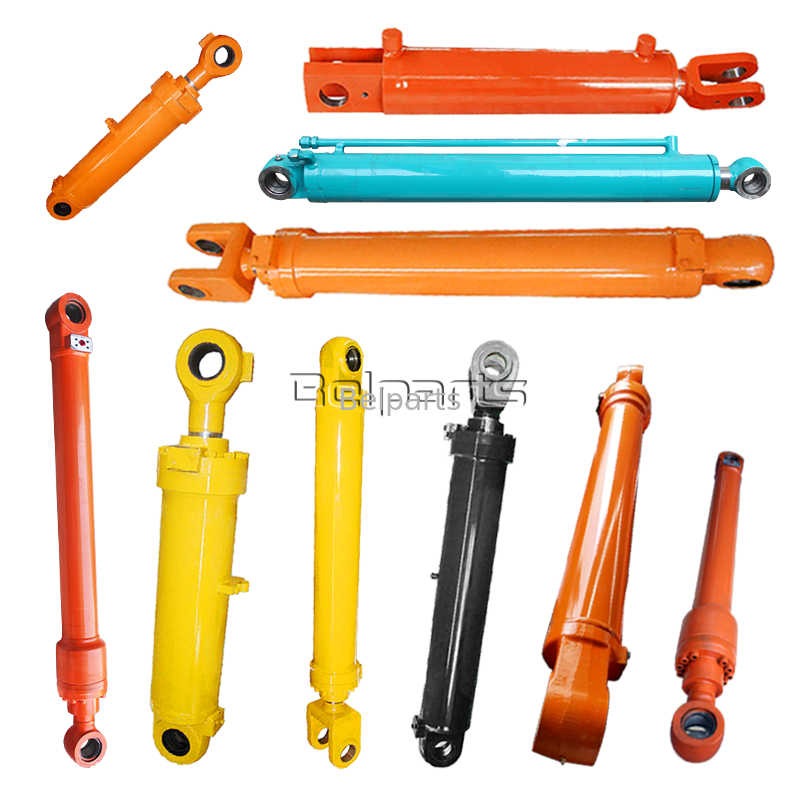

当社の工場には、320BL を含む古典的な掘削機シリーズ用の油圧シリンダーの研究開発と製造において 10 年以上の成熟した経験があります。当社は、高度な製造職人技と全工程の厳格な品質管理システムを備えた完全なブーム、アーム、バケットシリンダーアセンブリを提供しています。当社のアフターマーケット油圧シリンダーは、アフリカ、東南アジア、中東のアフターマーケット市場に一年中輸出されており、世界中のスペアパーツディーラーから長期的な信頼と一貫した肯定的なフィードバックを獲得しています。
Q1: このブームシリンダーは 320L または 322BL 掘削機に適合しますか?
A: いいえ。異なる掘削機モデルでは、互換性のない専用の部品番号と独自の構造寸法が採用されています。ご注文前に完全な機械モデルをご確認ください。
Q2: 標準パッケージには適合するシール修理キットが含まれていますか?
A: シール修理キットは標準付属品には含まれていません。専用サポートシールキットは単品でもご購入いただけます。組み合わせてご注文の場合はお見積りさせていただきます。
Q3: 長距離海上輸送の場合、シリンダーはどのように梱包されますか?

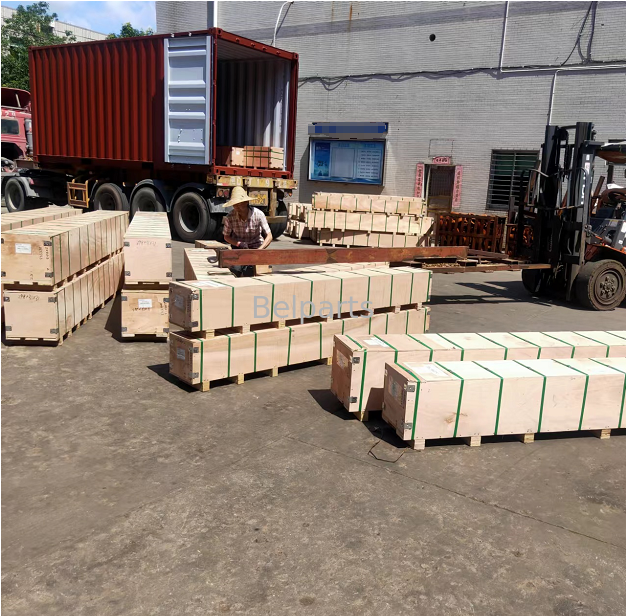

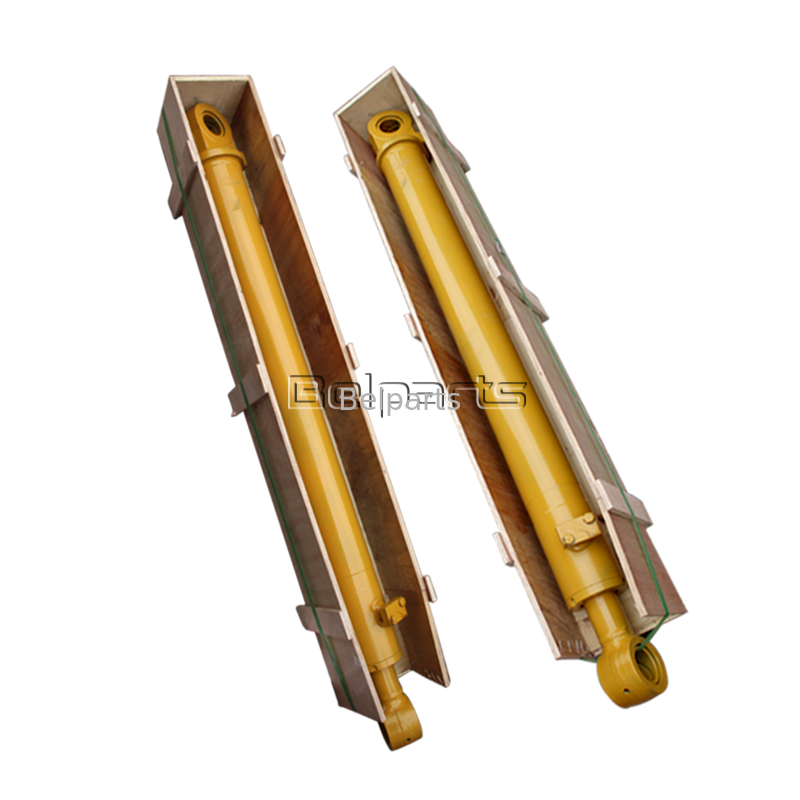

A：シリンダ内腔に防錆油が封入されており、ピストンロッド表面には防錆グリスが均一に塗布されています。シリンダー全体は防水PEフィルムで包まれ、海上輸送中の衝突、傷、湿気による損傷を避けるために強化された輸出用合板ケースに梱包されています。
Q4: ブーム + アーム + バケットシリンダーのフルセットを購入する場合、段階的な数量割引はありますか?
A: はい。完全な作動装置シリンダーセットのご注文には、段階的な数量割引が適用されます。トータル物流コストを削減するコンテナ混載便もご利用いただけます。
Q5：12ヶ月の保証期間内に油漏れが発生した場合のアフターサポートはどのようなものですか？
A: 漏水箇所の鮮明な写真と掘削機のシリアル番号を提供してください。無料のシール交換と専門的な遠隔トラブルシューティング ガイダンスを迅速に手配いたします。
