起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
PC120-3
ブランド の アクセサリー が 増える
PC120-3 コマツー掘削機用の水力アームシリンダー PN:203-63-62500 プレミアム・アフターマーケット交換
1基本製品情報
この高強度アフターマーケットの水力アーム (スティック) シリンダーは,コマツーPC120-3中型掘削機の直接交換部品として精密製造されています.前部作業装置のコア・ヒドロリック・アクチュエータとして広範囲に市政プロジェクト,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備,道路整備などに広く使用されています.園芸業や小石採石場での土搬入業.
すべてのシリンダーは,同様のマウント寸法,ピンホールの間隔,水力ポートのレイアウトで,コマツーOEMの技術基準を厳格に遵守して製造されています.切断なしで現場での直接のボルトオン設置溶接または二次修正.
| ポイント | 仕様 |
|---|---|
| 製品名 | 液体アーム (スティック) シリンダー |
| 適用可能なモデル | コマツー PC120-3 掘削機 |
| OEM部品番号 | 203-63-62500 |
| 製品級 | ブランド新品 高品質のアフターマーケット |
| 保証 | 製造不具合に対して12ヶ月 |
| MOQ | 1 ユニット,即時出荷のために十分なストック |
| 品質管理基準 | ISO9001 認証済み 配送前 完全な液圧と周期的な疲労試験 |
2基本技術パラメータ
| # | パーツNo | 記述 | Qty |
|---|---|---|---|
| 1 | 203-63-62500 | ARM シリンダー ASS'Y | 1 |
| 1 | 203-63-62540 | シリンダー | 1 |
| 2 | 203-63-62520 | ロッド,ピストン | 1 |
| 3 | 707-28-11370 | 頭,シリンダー | 1 |
| 4 | 144-63-94170 | SEAL,DUST (キット) | 1 |
| 5 | 07179-00097 | リング,スナップ | 1 |
| 6 | 07177-07530 | ブッシング | 1 |
| 7 | 707-51-75211 | パッキング,ロード (キット) | 1 |
| 9 | 07000〜12105 | Oリング,ステアリングポンプの設置 | 2 |
| 10 | 07146-02106 | リング,バックアップ (KIT) | 2 |
| 11 | 707-35-91110 | リング,バックアップ (KIT) | 1 |
| 12 | 01010~51655 | ボルト, (強化型のために) | 12 |
| 13 | 707-36-11460 | ピストン | 1 |
| 14 | 707-68-10580 | ナッツ | 1 |
| 15 | 707-44-11080 | リング,ピストン (KIT) | 1 |
| 16 | 07155-01125 | リング,WEAR (WA120-1Mのために) | 1 |
| 17 | 707-76-70130 | ブッシング | 2 |
| 18 | 07145-00070 | シール,ダスト? | 4 |
| 19 | 707-40-11470 | 保持器 | 1 |
| 20 | 707-71-50880 | スプリンガー | 1 |
| 21 | 707-71-50230 | スプリンガー | 1 |
| 22 | 707-71-91250 | スクロール | 1 |
| 23 | 04260-00635 | ボウル,チェックバルブ | 11 |
| 24 | 203-63-62570 | トューブ | 1 |
| 25 | 01010〜50855 | BOLT,10M | 2 |
| 26 | 01010〜50845 | スクロール | 2 |
| 27 | 01602〜20825 | 洗濯機,春? 追加バックラームのために | 4 |
| 28 | 07000-13030 | O-RING,BOOM (長さ50フィートのフロントのために) | 1 |
| 29 | 707-88-99150 | バンド | 1 |
| 30 | 707-88-99120 | バンド | 1 |
| 31 | 707-88-99190 | バンド | 1 |
| 32 | 707-88-99110 | バンド | 1 |
| 33 | 07282-02793 | クランプ | 2 |
| 34 | 01010〜51020 | ボルト (MITSUBISHI) について | 4 |
| 35 | 01010〜51030 | ボルト (MITSUBISHI) について | 4 |
| 36 | 01602-21030 | 洗濯機,スプリング (W/SPIDER組成が供給されている) | 8 |
| 仕様事項 | データ |
|---|---|
| 掘り込み直径 | 105mm |
| 活塞棒直径 | 70ミリ |
| 作業ストローク | 1130mm |
| 定数労働圧力 | 31.4MPa |
| 工場試験圧力 | 47.1MPa (名指作業圧の1.5倍) |
| バレルの材料 | 高強度シームレス合金鋼 精密な内部磨き |
| 活塞棒 | 40CrMo熱処理鋼, 28~32μm硬いクローム塗装,HRC68~72,優れた耐磨性および抗変形性 |
| 合致するシールキット PN | 203-63-62500K |
| 作業温度 | -25°C ~ +85°C |
| 構造 | 消された銅の着用ブッシングのダブル・イヤルラグ,反発の衝撃を減らすためのバッファー装置 |
3製品メリット
4供給者の説明書
PC120-3を含むクラシックコマツーPCシリーズ掘削機のための水力シリンダーの開発と製造に10年以上成熟した経験があります. 私たちは完全なブームを供給します.熟練した生産装置と完全なプロセスに準拠した厳格な品質管理システムを持つアームとバケツシリンダー組. 私たちのアフターマーケットの液圧シリンダーは,世界中に余品部品ディーラーから長期間の信頼と一貫した好意的なフィードバックを得て,一年中,グローバルアフターマーケットに輸出されています.
5よくある質問
Q1: このアームシリンダーは コマツーPC100-3やPC120-5の掘削機に収まるのでしょうか?
答: ない.各コマツー掘削機モデルは,交換できない独占的な部品番号とユニークな構造寸法を採用しています.注文する前に,完全な機械モデルを確認してください.
Q2: 標準パッケージには 合致するシール修理キットが含まれていますか?
A: シール修理キットは標準配送に含まれていません.専用のサポートシールキットは別々に購入できます.そして,私たちは競争力のある組み合わせの注文引金を提供します.

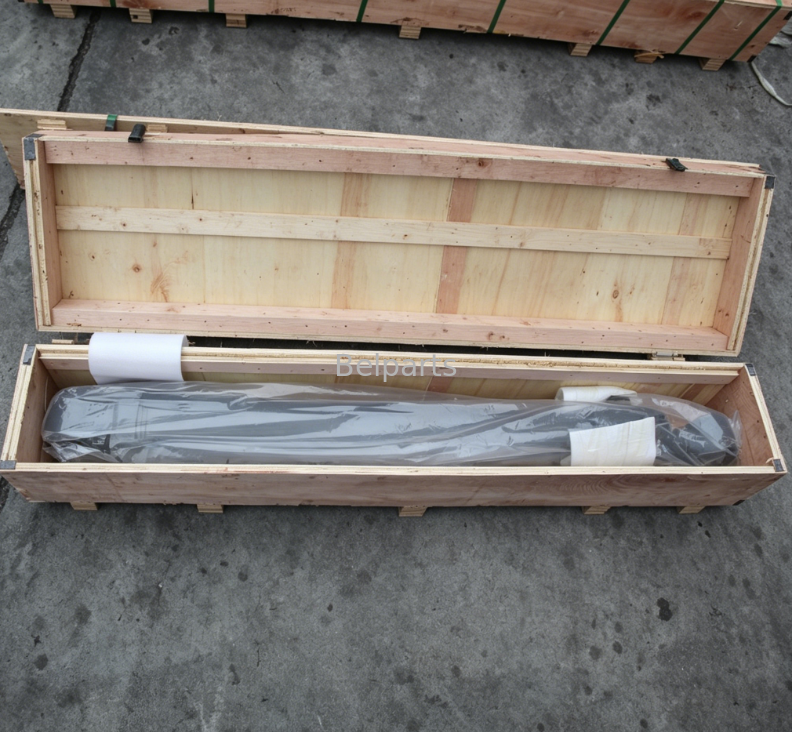

Q3:長距離海外海上輸送にはどんな包装が使用されますか?
A: 円筒内腔に防腐油を詰め,ピストン棒表面に防腐油を均等に塗装する.衝突を避けるため,水性PEフィルムで包装され,強化された輸出複合板ケースに包装されたシリンダー全体長い海上輸送中に 擦り傷や湿度による損傷
Q4: ブーム+アーム+バケットシリンダーの全セットを購入する際には,階層的な量割引がありますか?
A: はい. 完全な作業装置のシリンダーセットの注文は,段階的な量割引を受けます. 総物流コストを下げるためにコンテナ輸送サービスが提供されています.
Q5: 保証期間中に油漏れが発生した場合の販売後サポートは?
A: 漏れ位置の明確な写真と掘削機のシリアル番号を教えてください. 私たちはすぐに無料のシール交換とプロのリモートトラブルシューティングガイドを用意します.
