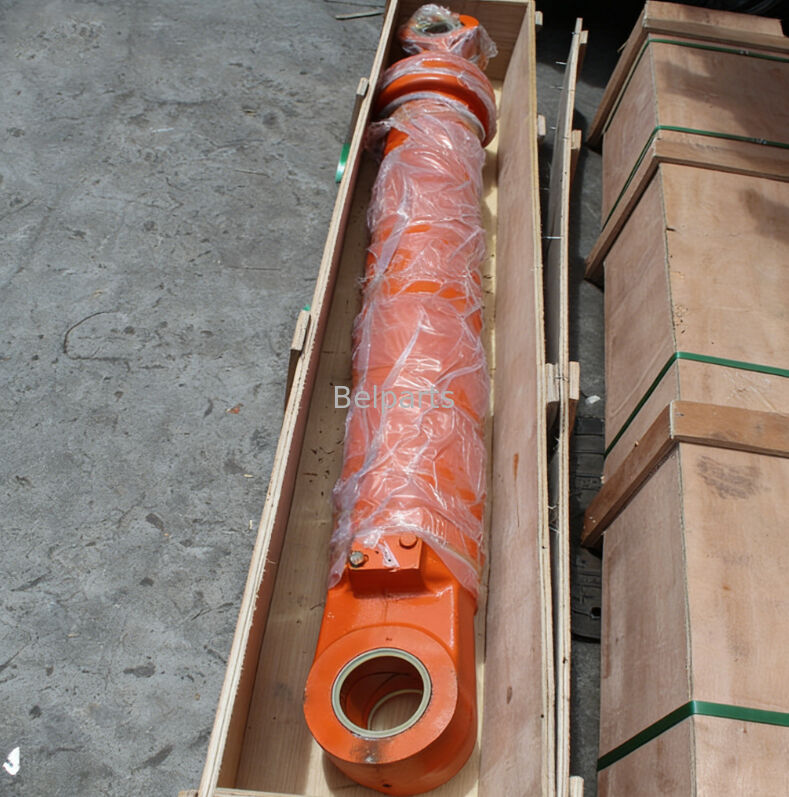

PC128US-1 掘削機の予備品 203-63-02722 アフターマーケット高品質用油圧アーム シリンダー
Hydraulic Arm Cylinder for Excavator
,Excavator Spare Parts Cylinder
,Aftermarket Hydraulic Cylinder Assy
コマツ PC128US-1 油圧アームシリンダー |電話番号:203-63-02722 |プレミアムアフターマーケット交換品
1. 製品基本情報
この高品質のアフターマーケット油圧スティック シリンダーは、コマツ PC128US-1 ゼロテール ショベルの直接 OEM 交換品として精密に製造されています。フロント作業装置の中核となる油圧アクチュエータとして、アームの伸縮を制御して、掘削、材料の掴み、積み込み、現場の整地作業を完了します。都市の狭いスペースの建設、パイプライン敷設、造園、小規模な土木プロジェクトに広く使用されています。
すべてのシリンダは、完全に一貫した取り付け寸法、ピンピッチ、油圧ポートレイアウトを備え、コマツ独自の技術図面に従って厳密に製造されています。切断、溶接、または現場での二次的な改造を必要とせずに直接ボルトオンで取り付けられます。
| アイテム | 仕様 |
|---|---|
| 製品名 | 油圧アーム（スティック）シリンダー |
| 適用機種 | コマツ ゼロテールショベル PC128US-1 |
| OEM 部品番号 | 203-63-02722 |
| 製品グレード | 新品の高品質アフターマーケット |
| 保証 | 製造上の欠陥に対して 12 か月 |
| MOQ | 1 ユニット、すぐに発送できる十分な在庫 |
| 品質管理基準 | ISO9001認証取得、出荷前に全液圧試験と繰返し疲労試験を実施 |
2. 主要な技術パラメータ
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| G1 | (203-63-X9040) | シリンダーグループ(図Y1620-11A0C参照) | 1 |
| G1 | (203-63-X2722) | シリンダーグループ、アーム (図.Y1620-11A0 参照) | 1 |
| G1 | (203-63-X2721) | シリンダーグループ(図Y1620-11A0B参照) | |
| ---- | ==================== | ||
| 1 | 203-63-02722 | シリンダーAss'y、アーム | 1 |
| 1 | 203-63-02721 | シリンダーAss'y、アーム | 1 |
| 1 | 203-63-65142 | シリンダー、アーム | 1 |
| 1 | 203-63-65141 | シリンダー、アーム | 1 |
| 2 | 707-76-70240 | ブッシング | 1 |
| 3 | 07145-00070 | シール、ダスト?ピストンロッド | 2 |
| 4 | 707-71-32530 | 襟 | 1 |
| 5 | 07000-15105 | Oリング(キット) | 1 |
| 6 | 707-35-91150 | リング、バックアップ(キット) | 2 |
| 7 | 707-27-11971 | ヘッド、シリンダー | 1 |
| 8 | 707-52-90500 | ブッシング | 1 |
| 9 | 707-51-75030 | パッキン、ロッド（キット） | 1 |
| 10 | 707-51-75630 | リング、バッファー(キット) | 1 |
| 11 | 07000-15105 | Oリング(キット) | 1 |
| 12 | 707-35-91150 | リング、バックアップ(キット) | 1 |
| 13 | 144-63-94170 | シール、ダスト（キット） | 1 |
| 14 | 07179-13089 | リング、スナップ | 1 |
| 15 | 01010-81670 | ボルト(ウェアガード付) | 12 |
| 16 | 01643-51645 | ワッシャー、スプリング | 12 |
| 17 | 203-63-65121 | ロッド、ピストン | 1 |
| 18 | 707-71-60200 | プランジャー | 1 |
| 19 | 04260-00635 | ボウル、チェックバルブ | 11 |
| 20 | 707-71-91270 | キャップ | 1 |
| 21 | 707-76-70240 | ブッシング | 1 |
| 22 | 07145-00070 | シール、ダスト?ピストンロッド | 2 |
| 23 | 707-71-60870 | プランジャー | 1 |
| 24 | 707-36-11661 | ピストン | 1 |
| 25 | 707-44-11280 | リング(Y1620-01A1-19) | 1 |
| 26 | 707-39-11510 | リング(Y1620-01A1-20) | 2 |
| 27 | 707-44-11920 | 指輪 | 2 |
| 28 | 01310-01216 | ネジ、ナイロン | 1 |
| 29 | 07000-15070 | Oリング(キット) | 1 |
| 30 | 707-35-90360 | リング、バックアップ(キット) | 2 |
| 30A | 707-83-13010 | バルブ | 1 |
| 30B | 07750-01628 | 春 | 1 |
| 30℃ | 707-87-14070 | プラグ | 1 |
| 30D | 07002-12034 | Oリング(ブレーキアシスト無し用) | 1 |
| 31 | 203-63-65171 | チューブ | 1 |
| 32 | 707-87-13570 | 肘 | 1 |
| 33 | 07000-13025 | Oリング(図H0311-01A0-30参照) | 2 |
| 34 | 01010-50850 | ボルト（キット） | 4 |
| 35 | 01010-50855 | ボルト(10M) | 4 |
| 36 | 01643-50823 | ワッシャー(配送用) | 8 |
| 37 | 707-88-95360 | バンド(ペイント(2)) | 1 |
| 38 | 707-88-95510 | ブラケット(ペイント(2)) | 1 |
| 39 | 01010-51035 | ボルト(クイックシフト用)(三菱) | 2 |
| 40 | 01643-51032 | ワッシャー（緊急ステアリングなし） | 2 |
| 41 | 07283-22236 | Uボルト、チューブクランプ | 1 |
| 42 | 01599-01011 | ナット(アンダーミラー付) | 2 |
| 43 | 01643-31032 | ワッシャー(オートエマージェンシーステアリング付) | 2 |
| ---- | ==================== | ||
| K | 707-99-44230 | サービスキット、アームシリンダー | 1 |
| K | 707-99-44220 | サービスキット | 1 |
| スペック項目 | データ |
|---|---|
| 穴径 | 108mm |
| ピストンロッド径 | 72mm |
| 作動ストローク | 1160mm |
| 定格使用圧力 | 31.4MPa |
| 工場テスト圧力 | 47.1MPa（定格使用圧力の1.5倍） |
| バレル材質 | 精密インナーホーニング加工を施した高張力シームレス合金鋼 |
| ピストンロッド | 40CrMo調質鋼、28～32μm硬質クロムメッキ、HRC68～72、耐摩耗性・耐変形性に優れています。 |
| 適合するシールキット PN | 203-63-02722K |
| 使用温度 | -25℃～+85℃ |
| 構造の特徴 | 焼入れ銅摩耗ブッシングを備えたダブルイヤーラグ、内蔵の内部バッファーによりストロークエンドの衝撃と騒音を低減 |
3. 製品の利点
- 100% OEM に正確に適合
すべてのアセンブリのサイズ、ラグ間隔、オイルポートの位置は、オリジナルの PN 203-63-02722 シリンダーと完全に一致します。アームリンケージと油圧ホースとの完璧な接続により、コンパクトな建設現場での安定した連続中負荷作業を実現します。 - ゼロテールマシンに最適化された強化構造
厚みのあるシリンダーチューブと接続ラグは、頻繁な狭い現場での作業に合わせて調整されており、周期的な動的負荷や軽度の衝突に耐えて耐用年数を効果的に延長します。 - 複数回にわたる厳格な納品前検査
完成した各シリンダーでは、フルストローク往復サイクルテストと高圧気密漏れ検出が実行され、隠れた内部および外部のオイル漏れのリスクが完全に排除されます。 - 驚異のコストパフォーマンス
コマツの純正 OEM スペアパーツと同等の安定性と耐用年数を実現し、修理工場や機器レンタルの繰り返しの調達コストを削減します。 - 柔軟なグローバル物流サポート
在庫のある商品は3営業日以内に発送いたします。緊急の故障注文の場合は航空輸送。アフリカ、東南アジア、中東市場への低コストの大量卸売輸送のための海上輸送。
4. サプライヤー概要
当社の工場は、PC128US-1を含むコマツPC USシリーズショートテール掘削機用の油圧シリンダーの研究開発と生産において10年以上の専門的な経験があります。当社は、成熟した生産技術と全工程の厳格な品質管理を備えた完全なブーム、アーム、バケットシリンダーアセンブリを提供します。当社のアフターマーケット油圧シリンダーは一年中世界中に輸出されており、世界中のスペアパーツディーラーから一貫した信頼と肯定的なフィードバックを獲得しています。
5. よくある質問
Q1: このアームシリンダーはコマツ PC128US-2 または PC138US 機械に適合しますか?
A: いいえ。コマツのゼロテール掘削機の各モデルは、互換性のない専用の部品番号と独自の構造寸法を使用しています。ご注文前に完全な機械モデルをご確認ください。
Q2: 標準パッケージには適合するシール修理キットが含まれていますか?
A: シールキットは標準納品には含まれていません。専用補助シールキットは単品でもご購入いただけますので、お得な組み合わせ注文価格をご用意しております。
Q3: 長距離海上輸送の場合、シリンダーはどのように梱包されますか?
A：シリンダー内腔に防錆油を充填し、ピストンロッド表面に防錆グリスを均一に塗布します。海上輸送中の衝突、傷、湿気による損傷を防ぐために、防水PEフィルムで包み、輸出用強化合板ケースに梱包します。
Q4: フルセットシリンダー (ブーム + アーム + バケット) に対して段階的なボリュームディスカウントはありますか?
A: はい。作動装置シリンダーセット一式のご注文には、段階的な数量割引が適用されます。コンテナ混載輸送サービスをご利用いただくことで、トータル物流コストを削減できます。
Q5: 12ヶ月保証期間内に油漏れが発生した場合のアフターサービスはどうなりますか？
A: 漏水箇所の鮮明な写真と掘削機のシリアル番号を提供してください。無料のシール交換と専門的な遠隔トラブルシューティング ガイダンスを迅速に提供します。
