起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
PC300LC-6LE PC300-6LE
この頑丈なアフターマーケット油圧スティック シリンダーは、コマツ PC300-6LE 標準トラックおよび PC300LC-6LE ロングトラック大型掘削機の直接 OEM 代替品として精密に製造されています。フロント作業装置の中核となる油圧駆動コンポーネントとして、アームの伸縮を制御して、重い岩石の掘削、バルク材料の積み込み、鉱山現場の整地、および重い土木作業を完了します。露天掘り鉱山、花崗岩採石場、大規模高速道路プロジェクト、インフラ建設などで広く使用されています。
すべてのシリンダーは、コマツのオリジナル技術図面と OEM 規格に従って厳密に製造されており、完全に一貫した取り付け寸法、ピンホールの間隔、油圧ポートのレイアウトを備えています。切断、溶接、または現場での二次的な改造を必要とせずに直接ボルトオンで取り付けられます。
| アイテム | 仕様 |
|---|---|
| 製品名 | 油圧アーム（スティック）シリンダ |
| 適用機種 | コマツ PC300-6LE、PC300LC-6LE 大型油圧ショベル |
| OEM 部品番号 | 207-63-02521 |
| 製品グレード | 新品の高品質アフターマーケット |
| 保証 | 製造上の欠陥に対して 12 か月 |
| MOQ | 1 ユニット、すぐに出荷できる十分な在庫 |
| 品質管理基準 | ISO9001認証取得、出荷前に全油圧および繰り返し疲労試験を実施 |
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| G-1 | (207-63-X9031) | アームシリンダーグループ | 1 |
| G-1 | (207-63-X9030) | アームシリンダーグループ | 1 |
| G-1 | (207-63-X2521) | アームシリンダーグループ | 1 |
| ---- | ==================== | ||
| 1 | 207-63-02522 | アームシリンダーASSY | 1 |
| 1 | 207-63-02521 | アームシリンダーASSY | 1 |
| 1 | 207-63-63741 | シリンダー | 1 |
| 2 | 707-76-10130 | ブッシング | 1 |
| 3 | 07145-00100 | シール、ダスト（キット） | 2 |
| 4 | 207-63-63722 | ロッド | 1 |
| 4 | 207-63-63721 | ロッド | 1 |
| 5 | 707-76-10130 | ブッシング | 1 |
| 6 | 07145-00100 | シール、ダスト（キット） | 2 |
| 7 | 707-71-32800 | 襟 | 1 |
| 8 | 707-35-91640 | リング、バックアップ(キット) | 2 |
| 9 | 07000-15150 | Oリング、シリンダーヘッド | 1 |
| 10 | 707-71-61111 | プランジャー | 1 |
| 11 | 707-71-60250 | プランジャー | 1 |
| 12 | 04260-00635 | ボウル、チェックバルブ | 12 |
| 13 | 707-71-91270 | キャップ | 1 |
| 14 | 07020-00900 | フィッティング、グリス（ステアリングシリンダー） | 1 |
| 15 | 707-27-16920 | ヘッド、シリンダー | 1 |
| 16 | 198-63-94170 | シール、ダスト（キット） | 1 |
| 17 | 07179-13126 | リング、スナップ | 1 |
| 18 | 707-52-90850 | ブッシング | 1 |
| 19 | 707-51-11030 | パッキン、ロッド（キット） | 1 |
| 20 | 707-51-11630 | リング、バッファー(キット) | 1 |
| 21 | 707-35-91640 | リング、バックアップ(キット) | 1 |
| 22 | 07000-15150 | Oリング、シリンダーヘッド | 1 |
| 23 | 01010-82085 | ボルト（キット） | 12 |
| 24 | 707-88-75310 | ワッシャー | 12 |
| 25 | 707-36-16380 | ピストン | 1 |
| 26 | 01310-01216 | ネジ、ナイロン | 1 |
| 27 | 707-44-16180 | リング、ピストン(D60PL) | 1 |
| 28 | 707-39-16820 | リング、ウェア(キット) | 2 |
| 29 | 707-44-16910 | 指輪 | 2 |
| 30 | 07001-05100 | リング、バックアップ(キット) | 2 |
| 31 | 07000-15100 | Oリング(キット) | 1 |
| 32 | 207-63-63771 | チューブ | 1 |
| 33 | 207-63-63180 | チューブ | 1 |
| 34 | 01435-01055 | ボルトでドライヤーをブラケットとフレームに取り付けます | 8 |
| 35 | 07000-13035 | Oリング、上部クーラー入口および出口ポート | 2 |
| 36 | 707-88-95750 | ブラケット | 1 |
| 37 | 707-88-95740 | バンド | 1 |
| 38 | 707-88-95781 | ブラケット | 1 |
| 39 | 707-88-95770 | バンド | 1 |
| 40 | 01010-81240 | ボルト、重量調整ボルト用 | 6 |
| 41 | 01643-51232 | ワッシャー（緊急ステアリングなし） | 6 |
| 42 | 07283-23442 | クリップ(アンダーミラー付) | 3 |
| 43 | 01643-31032 | ワッシャー(オートエマージェンシーステアリング付) | 6 |
| 44 | 01599-01011 | ナット(アンダーミラー付) | 6 |
| 45 | 07000-13032 | Oリング(図H0312-01A0-4参照) | 2 |
| 46 | 07378-11000 | ヘッド、スリーブ（発送用） | 2 |
| 47 | 07371-31049 | フランジ、スプリット - ディバイダーバルブエンド | 4 |
| 48 | 07372-21035 | ボルト、分割フランジ - トルクコンバーターエンド | 8 |
| 49 | 01643-51032 | ワッシャー（緊急ステアリングなし） | 8 |
| ---- | ==================== | ||
| K | 707-99-67280 | サービスキット | 1 |
| スペック項目 | データ |
|---|---|
| 穴径 | 143mm |
| ピストンロッド径 | 92mm |
| 作動ストローク | 1520mm |
| 定格使用圧力 | 31.4MPa |
| 工場テスト圧力 | 47.1MPa（定格使用圧力の1.5倍） |
| バレル材質 | 精密インナーホーニング加工を施した高張力シームレス合金鋼 |
| ピストンロッド | 40CrMo調質鋼、28～32μm硬質クロムメッキ、HRC68～72、優れた耐摩耗性と耐屈曲性能 |
| 適合するシールキット PN | 207-63-02521K |
| 使用温度 | -25℃～+85℃ |
| 構造の特徴 | 焼入れ銅磨耗ブッシュを備えた二重の頑丈なイヤーラグ、往復運動中の強い衝撃を吸収する緩衝装置を内蔵 |
1 つのシリンダーは、PC300-6LE の標準トラックとロングトラック LC バージョンの両方に適合します。すべてのアセンブリ サイズ、ラグ間隔、オイル ポートの位置はオリジナルの PN 207-63-02521 シリンダーと完全に一致しており、アーム リンケージと油圧パイプラインをシームレスに接続し、安定した長時間の重負荷採掘作業を実現します。
厚みのあるシリンダーチューブと強化されたジョイントラグは、過酷な鉱山や採石場の環境向けに特別に最適化されており、長期にわたる周期的な重荷重、岩石衝突衝撃、摩耗に耐え、耐用年数を大幅に延ばします。
完成した各シリンダーは繰り返しフルストローク往復サイクルテストと高圧気密漏れ検出を受け、内部および外部の隠れたオイル漏れの危険を完全に排除します。
コマツの純正 OEM スペア部品と同等の安定性、強度、耐用年数を実現し、鉱山修理工場、機械レンタル車両、世界的なスペア部品卸売業者の経常調達コストを効果的に削減します。
在庫のある商品は3営業日以内に発送可能です。航空貨物は緊急の故障の緊急注文をサポートします。海上輸送は、アフリカ、東南アジア、中東、ラテンアメリカの鉱山市場向けにコスト削減の大量卸売輸送を提供します。
当社の工場は、PC300-6LE / PC300LC-6LEを含む古典的なコマツ大型PCシリーズ掘削機用の油圧シリンダの研究開発と量産において10年以上の専門的な経験を持っています。当社は、成熟した鍛造、ホーニング、熱処理技術と全工程の厳格な品質管理を備えた完全なブーム、アーム、バケットシリンダーのアセンブリを提供します。当社のアフターマーケット油圧シリンダーは一年中世界中に輸出されており、世界の機械スペアパーツディーラーから長期的な信頼と一貫した肯定的なフィードバックを獲得しています。
A: いいえ。コマツの掘削機の各世代は、互換性のない専用の部品番号と独自の構造寸法を使用しています。ご注文前に完全な機械モデルをご確認ください。
A: シール修理キットは標準付属品には含まれていません。専用サポートシールキットは別途ご購入いただくことも可能で、一括発注でお見積りをさせていただきます。

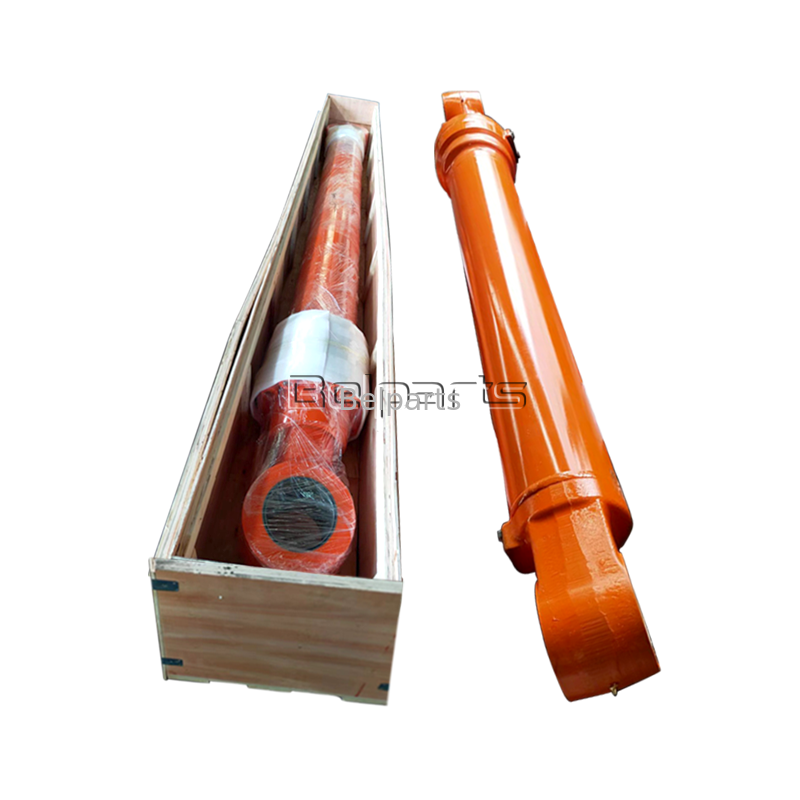

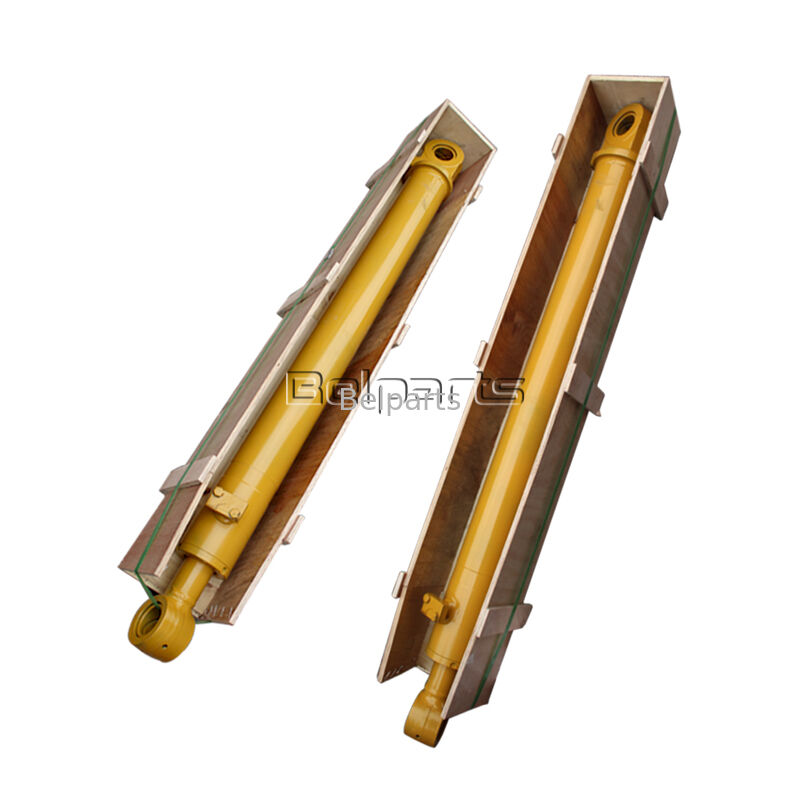

A：シリンダー内腔に防錆油を充填し、ピストンロッド表面に防錆グリスを均一に塗布します。シリンダー全体は厚い防水PEフィルムで包まれ、強化された厚い輸出用合板ケースに梱包され、長い海上輸送中の衝突、傷、湿気による損傷を防ぎます。
A: はい。完全な作動装置シリンダーセットのご注文には、段階的な数量割引が適用されます。 FCLコンテナ混載サービスを利用することで、トータル物流コストを削減できます。
A: 漏洩位置の鮮明な写真と掘削機のシリアル番号を提供してください。無料のシール交換と専門的な遠隔トラブルシューティング ガイダンスを迅速に手配いたします。
