起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
PC220LC-5 PC220-5
この頑丈なアフターマーケット油圧スティック シリンダーは、コマツ PC220-5 標準トラックおよび PC220LC-5 ロングトラック中型掘削機の直接 OEM 代替品として精密に製造されています。フロント作業アタッチメントの中核となる油圧駆動コンポーネントとして、アームの伸縮を制御して、掘削、岩石のつかみ取り、大量の材料の積み込み、現場の整地作業を完了します。石切り場、都市工学、道路建設、中規模の土木プロジェクトに広く適用されています。
すべてのシリンダはコマツ独自の技術基準に基づいて厳密に生産されており、取り付け寸法、ピン穴の間隔、油圧ポートのレイアウトは完全に一致しています。切断、溶接、または現場での二次的な改造を必要とせずに直接ボルトオンで取り付けられます。
| アイテム | 仕様 |
|---|---|
| 製品名 | 油圧アーム（スティック）シリンダ |
| 適用機種 | コマツ PC220-5、PC220LC-5 油圧ショベル |
| OEM 部品番号 | 206-63-X2120 |
| 製品グレード | 新品の高品質アフターマーケット |
| 保証 | 製造上の欠陥に対して 12 か月 |
| MOQ | 1 ユニット、すぐに出荷できる十分な在庫 |
| 品質管理基準 | ISO9001認証取得、出荷前に全油圧および繰り返し疲労試験を実施 |
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| G-1 | (206-63-X2120) | アームシリンダーグループ | 1 |
| ---- | ==================== | ||
| 1 | 206-63-02120 | シリンダーAss'y | 1 |
| 1 | 206-63-63340 | シリンダー | 1 |
| 2 | 707-76-80010 | ブッシング | 2 |
| 3 | 07145-00080 | シール、ダスト（キット） | 4 |
| 4 | 206-63-63320 | ロッド、ピストン | 1 |
| 5 | 707-27-14620 | ヘッド、シリンダー | 1 |
| 6 | 07179-13114 | リング、スナップ(キット) | 1 |
| 7 | 176-63-56170 | シール、ダスト（キット） | 1 |
| 8 | 707-52-90750 | ブッシング | 1 |
| 9 | 707-51-10030 | パッキン、ロッド（キット） | 1 |
| 10 | 07000-15135 | Oリング、バックアップ(キット) | 1 |
| 11 | 07001-05135 | リング、バックアップ(キット) | 1 |
| 12 | 707-51-10630 | リング、バッファー(キット) | 1 |
| 13 | 01010-81875 | ボルト（キット） | 12 |
| 14 | 707-41-11840 | ワッシャー | 12 |
| 15 | 707-36-14360 | ピストン | 1 |
| 16 | 707-44-14180 | リング、ピストン(キット) | 1 |
| 17 | 707-39-14820 | リング、ウェア(キット) | 2 |
| 18 | 707-44-14910 | 指輪 | 2 |
| 19 | 07165-16870 | ナット、ナイロン | 1 |
| 20 | 707-71-61011 | プランジャー | 1 |
| 21 | 707-71-60230 | プランジャー | 1 |
| 22 | 07020-00900 | フィッティング、グリス（ステアリングシリンダー） | 1 |
| 23 | 707-71-32710 | 襟 | 1 |
| 24 | 07001-05135 | リング、バックアップ(キット) | 2 |
| 25 | 07000-15135 | Oリング、バックアップ(キット) | 1 |
| 26 | 04260-00635 | ボウル、チェックバルブ | 12 |
| 27 | 707-71-91270 | キャップ | 1 |
| 28 | 206-63-63370 | チューブ | 1 |
| 29 | 20D-62-17860 | 肘 | 1 |
| 30 | 07372-21060 | ボルト(ツリープッシャー用) | 2 |
| 31 | 07372-21045 | ボルト、(ツリープッシャードーザー) | 2 |
| 32 | 01643-51032 | ワッシャー（緊急ステアリングなし） | 4 |
| 33 | 07000-13030 | O リング、ブーム (フロント長 50 フィート用) | 1 |
| 34 | 01010-51080 | ボルト(図示せず) | 4 |
| 35 | 01643-31032 | ワッシャー(オートエマージェンシーステアリング付) | 4 |
| 36 | 07000-13035 | Oリング、上部クーラー入口および出口ポート | 1 |
| 37 | 707-88-95401 | ブラケット | 1 |
| 38 | 707-88-95380 | バンド | 1 |
| 39 | 01010-51035 | ボルト(クイックシフト用)(三菱) | 2 |
| 40 | 01643-51032 | ワッシャー（緊急ステアリングなし） | 2 |
| 41 | 707-88-11560 | 皿 | 1 |
| 42 | 07283-22738 | クリップ、シート | 2 |
| 43 | 01599-01011 | ナット(アンダーミラー付) | 4 |
| 44 | 01643-31032 | ワッシャー(オートエマージェンシーステアリング付) | 4 |
| ---- | ==================== |
| スペック項目 | データ |
|---|---|
| 穴径 | 120mm |
| ピストンロッド径 | 78mm |
| 作動ストローク | 1300mm |
| 定格使用圧力 | 31.4MPa |
| 工場テスト圧力 | 47.1MPa（定格使用圧力の1.5倍） |
| バレル材質 | 精密インナーホーニング加工を施した高張力シームレス合金鋼 |
| ピストンロッド | 40CrMo調質鋼、28～32μm硬質クロムメッキ、HRC68～72、優れた耐摩耗性と耐屈曲性能 |
| 適合するシールキット PN | 206-63-X2120K |
| 使用温度 | -25℃～+85℃ |
| 構造の特徴 | 焼入れ銅摩耗ブッシュを備えた二重強化イヤーラグ、往復運動時の衝撃を弱める緩衝装置を内蔵 |
1つのシリンダーで標準トラックPC220-5とロングトラックPC220LC-5の両方に適合します。すべてのアセンブリ サイズ、ラグ間隔、オイル ポートの位置はオリジナルの PN 206-63-X2120 シリンダーと完全に一致し、アーム リンケージと油圧パイプラインをシームレスに接続して、安定した中重荷重の連続運転を保証します。
厚みのあるシリンダーチューブとジョイントラグは、採石場や建設の過酷な作業条件に合わせて最適化されており、長期にわたる周期的な荷重や偶発的な岩石の衝突に耐え、耐用年数を大幅に延ばします。
完成した各シリンダーは繰り返しフルストローク往復サイクルテストと高圧気密漏れ検出を実施し、内部および外部の隠れたオイル漏れのリスクを徹底的に排除します。
純正のコマツ OEM スペアパーツと同等の安定性と耐用年数を実現し、修理工場、機器レンタル車両、および世界的なスペアパーツ卸売業者の経常調達コストを効果的に削減します。
在庫のある商品は3営業日以内に発送可能です。緊急の故障注文の場合は航空輸送。アフリカ、東南アジア、中東市場への低コストの大量卸売輸送のための海上輸送。
当社の工場は、PC220-5 / PC220LC-5 を含む古典的なコマツ PC シリーズ掘削機用の油圧シリンダーの研究開発と製造において 10 年以上の成熟した経験を持っています。当社は、成熟した鍛造、ホーニング、熱処理技術と全工程の厳格な品質管理を備えた完全なブーム、アーム、バケットシリンダーのアセンブリを提供しています。当社のアフターマーケット油圧シリンダーは一年中世界中に輸出されており、世界の機械スペアパーツディーラーから長期的な信頼と一貫した肯定的なフィードバックを獲得しています。
A: いいえ。コマツの掘削機の世代ごとに、互換性のない専用の部品番号と独自の構造寸法が採用されています。ご注文前にフルマシンモデルをご確認ください。
A: シール修理キットは標準付属品には含まれていません。専用サポートシールキットは別途ご購入いただくことも可能で、一括発注でお見積りをさせていただきます。

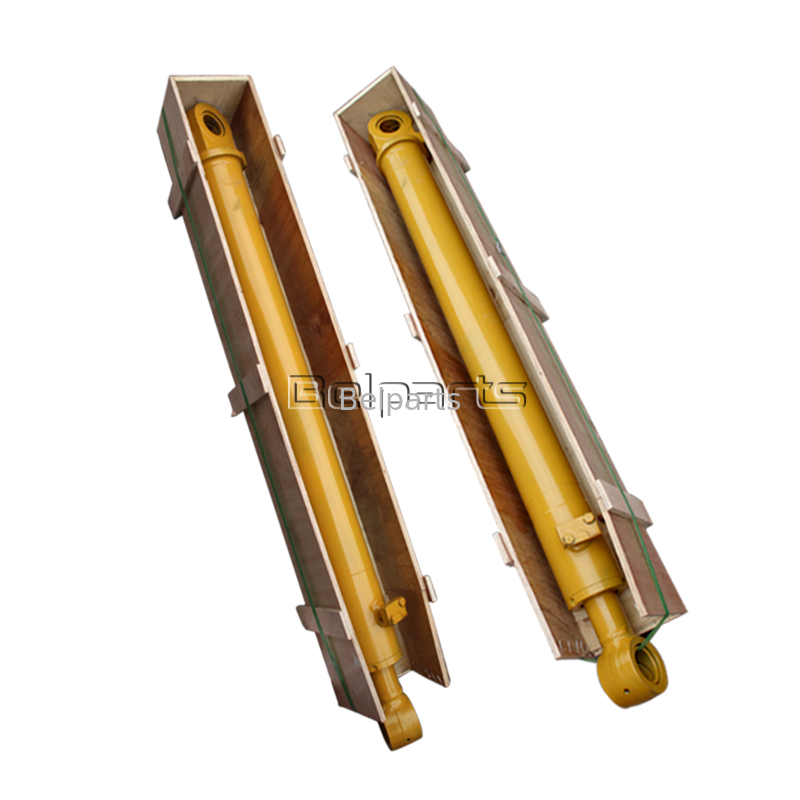

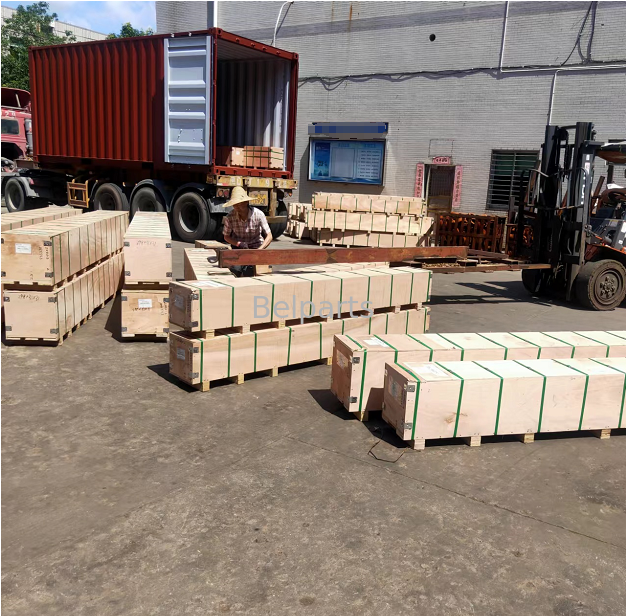

A：シリンダー内腔に防錆油を充填し、ピストンロッド表面に防錆グリスを均一に塗布します。長い海上輸送中の傷、衝突、湿気による損傷を避けるために、シリンダー全体を厚い防水PEフィルムで包み、輸出用強化合板ケースに梱包しました。
A: はい。完全な作動装置シリンダーセットのご注文には、段階的な数量割引が適用されます。 FCLコンテナ混載サービスを利用することで、トータル物流コストを削減できます。
A: 漏洩位置の鮮明な写真と掘削機のシリアル番号を提供してください。無料のシール交換と専門的な遠隔トラブルシューティング ガイダンスを迅速に手配いたします。
