起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
PC600LC-6 PC600-6

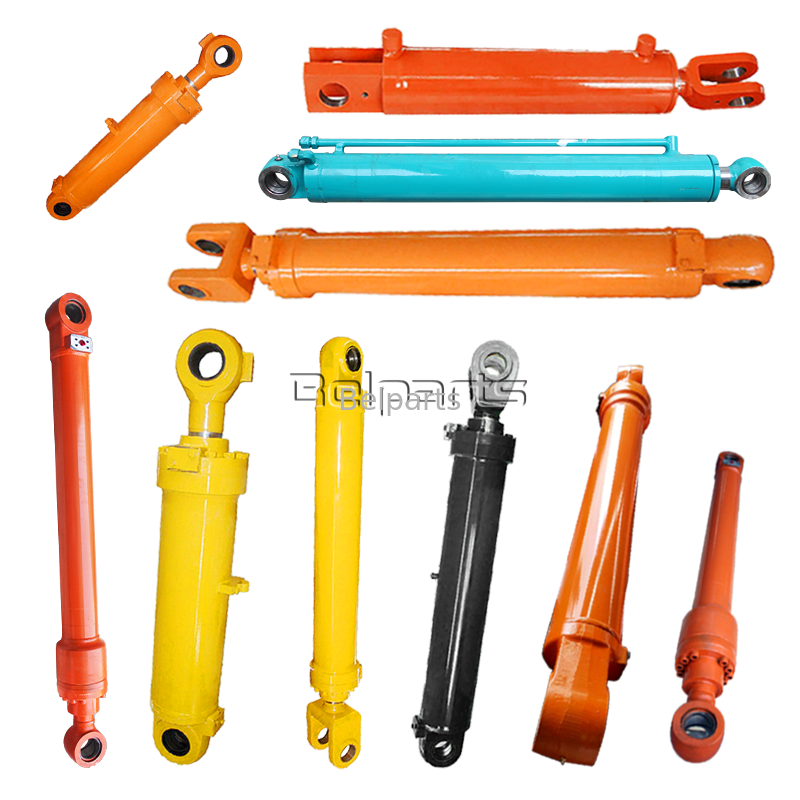

この超重用アフターマーケットの水力ブームシリンダーは,コマツーPC600-6標準トラックとPC600LC-6長トラック大型鉱山掘削機の直接OEM代替として精密に製造されています.前部作業機器のコア・ハイドラウリックパワーコンポーネントとして重石の掘削,巨大な鉱石の積載,露天採掘,大規模な重土搬出プロジェクトを扱うためにブームの引き上げと降ろしを制御します.石の採石場と主要インフラストラクチャの採掘業.
すべてのシリンダーは,完全一貫したマウント寸法,ピンホールの間隔,水力ポートのレイアウトで,コマツのオリジナル技術図とOEM規格に従って厳格に製造されています.切断なしの直接ボルト付き設置溶接または現場での二次修正.
| ポイント | 仕様 |
|---|---|
| 製品名 | 水力ブームシリンダー |
| 適用可能なモデル | コマツーPC600-6,PC600LC-6 大型鉱山掘削機 |
| OEM部品番号 | 21M-63-02101 |
| 製品級 | ブランド新品 高品質のアフターマーケット |
| 保証 | 製造不具合に対して12ヶ月 |
| MOQ | 1 ユニット,即時出荷のために十分なストック |
| 品質管理基準 | ISO9001 認証済み 配送前 完全な液圧と周期的な疲労試験 |
| # | パーツNo | 記述 | Qty |
|---|---|---|---|
| G-1 | (21M-63-X2101) | シリンダーグループ,L.H. | 1 |
| G-1 | (21M-63-X2111) | シリンダー・グループ,R.H. | 1 |
| ほら... | ============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================== | ||
| 1 | 21M-63-02101 | バームシリンダー ASS'Y | 1 |
| 1 | 21M-63-52141 | シリンダー | 1 |
| 2 | 707-76-11160 | ブッシング | 1 |
| 3 | 07145-00110 | SEAL,DUST (キット) | 2 |
| 4 | 07020-00675 | FITING,GREASE (潤滑液なし パイプなし) | 1 |
| 5 | 07043-00108 | プラグ, (油圧スイッチなし) | 1 |
| 6 | 21M-63-52120 | 棒 | 1 |
| 7 | 707-76-12530 | ブッシング | 1 |
| 8 | 07145-00125 | SEAL,DUST (キット) | 2 |
| 9 | 707-71-32900 | コラー | 1 |
| 10 | 707-35~91840 年 | リング,バックアップ (KIT) | 2 |
| 11 | 07000〜15175 | Oリング (KIT) | 1 |
| 12 | 707-71-61320 | スプリンガー | 1 |
| 13 | 707-27~18960年 | 頭,シリンダー | 1 |
| 14 | 195-63-93170 | SEAL,DUST (キット) | 1 |
| 15 | 07179-13136 | リング,スナップ | 1 |
| 16 | 707-52-90980 | ブッシング | 1 |
| 17 | 707-51-12030 | パッキング,ロード (キット) | 1 |
| 18 | 707-51-12630 | リング,バッファー (KIT) | 1 |
| 19 | 707-35~91840 年 | リング,バックアップ (KIT) | 1 |
| 20 | 07000〜15175 | Oリング (KIT) | 1 |
| 21 | 01011~82400 | ボルト (OP) | 12 |
| 22 | 707-88-75410 | 洗濯機 | 12 |
| 23 | 707-36-18520 | ピストン | 1 |
| 24 | 01310-01225 | スクロール | 1 |
| 25 | 707-44〜18280年 | リング,ピストン (KIT) | 1 |
| 26 | 707-39~18830年 | リング,ウェア (KIT) | 2 |
| 27 | 707-44~18920年 | リング (KIT) | 2 |
| 28 | 07001-05110 | リング,バックアップ (KIT) | 2 |
| 29 | 07000〜15110 | Oリング (KIT) | 1 |
| 30 | 21M-63-52171 | トゥーブ,L.H | 1 |
| 30 | 21M-63-52271 | トゥーブ,R.H | 1 |
| 31 | 21M-63-52180 | トゥーブ,L.H | 1 |
| 31 | 21M-63-52280 | トゥーブ,R.H | 1 |
| 32 | 01435-01055 について | ボルト,マウントドライヤー ブラケットとフレーム | 8 |
| 33 | 07000-13035 | Oリング,上部冷却器の入口と出口ポート | 2 |
| 34 | 707-88-21170 | ブラケット | 1 |
| 35 | 707-88-95820 | バンド | 1 |
| 36 | 01010~81240 | ボルト,重量調整ボルト | 4 |
| 37 | 01643〜51232 | 洗濯機 (緊急ステアリングなし) | 4 |
| 38 | 07283-23442 | クリップ, (鏡の下) | 1 |
| 39 | 01643~31032 | 洗濯機, (自動緊急ステアリング) | 2 |
| 40 | 01599-01011 | 鏡の下にいる | 2 |
| 41 | 01010~81025 | ボルト キャンバスキャノピー ヘッドガード | 2 |
| 42 | 01643~31032 | 洗濯機, (自動緊急ステアリング) | 2 |
| 43 | 707-88-33040 | キャップ,スリーブ (運輸用) | 2 |
| 44 | 07371-31049 | フレンジ,スプリット - 隔断バルブ端 | 4 |
| 45 | 07372〜1035 | ボルト,スプリットフラング - トークコンバーター端 | 8 |
| 46 | 01643〜51032 | 洗濯機 (緊急ステアリングなし) | 8 |
| ほら... | ============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================== | ||
| K | 707-99-68580 | サービスキット | 2 |
| 仕様事項 | データ |
|---|---|
| 掘り込み直径 | 180mm |
| 活塞棒直径 | 115mm |
| 作業ストローク | 1720mm |
| 定数労働圧力 | 31.4MPa |
| 工場試験圧力 | 47.1MPa (名指作業圧の1.5倍) |
| バレルの材料 | 超高張力シームレス合金鋼 精密な内部磨き |
| 活塞棒 | 40CrMo熱処理鋼,厚さ30~35μmの硬いクロム塗装,HRC68 ̇ 72,超強い耐磨性&鉱山用重荷のための抗折り性能 |
| 合致するシールキット PN | 21M-63-02101K |
| 作業温度 | -25°C ~ +85°C |
| 構造の特徴 | 超厚いダブル重用耳袋,大きなサイズで消された銅の着用ブッシング,重用バッファ装置を組み込み,回転運動中に激しい衝撃を吸収する |
標準トラックPC600-6とロングトラックPC600LC-6の鉱山掘削機の両方に互換性があります.すべての組立サイズ,ラグ間隔,オイルポートの位置は,元のPN 21M-63-02101シリンダーに完全に一致します.安定した長時間超重荷重採掘作業のためのブームリンクと水力管をシームレスに接続する.
超厚いシリンダーバレルと強化された統合ラグプレートは 厳しい露天鉱山環境のために特別にカスタマイズされています 長期にわたる超重いサイクル負荷に耐えるため鋭い岩石衝突の影響と激しい磨きにより,鉱山の厳しい条件下で使用寿命を最大化します.
完成した各シリンダーは,重複したフルストーク回転試験と高圧密閉漏れ検出に服します.隠された内部および外部の石油漏洩の危険を完全に排除し,予期せぬ採掘停止を回避する.
本格的なコマツーOEMスペアパーツと同じ構造強度,安定性,使用寿命を提供し,大規模な鉱山修理ワークショップの高額な調達コストを効果的に削減します.重機器のレンタルフロートとグローバル鉱山機械のスペアパーツの卸売業者.

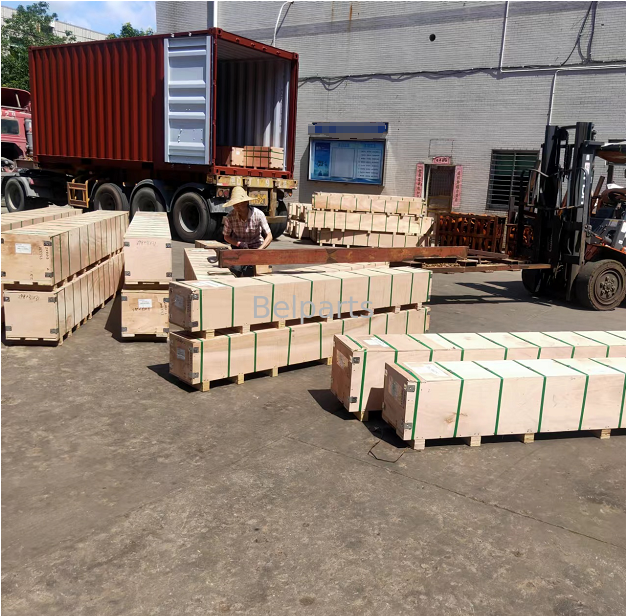

貨物3日以内に出荷できます. 航空貨物 緊急の故障急行注文をサポートする 鉱山緊急修理;海運はアフリカを含む世界の主要鉱山市場のためにコスト削減の卸売輸送を提供する中東とラテンアメリカ
私たちの工場は,PC600-6 / PC600LC-6を含むコマツー超大型PCシリーズ鉱山掘削機のためのHydraulicシリンダーのR&Dと大量生産で10年以上の専門的な経験を持っています.我々は完全なブームを供給します熟練した重力鍛造,高精度深深磨,専門的な熱処理装置,さらに鉱山級水力部品の完全なプロセス厳格な品質管理.私たちのアフターマーケットの重用液圧シリンダーは,世界中で年間を通して輸出されています長期間の信頼と,世界の鉱山機械のスペアパーツディーラーからの一貫した肯定的なフィードバックを獲得しました.
A: 違います.各世代およびモデルが独占的な部品番号と独自の構造寸法を採用し,互換性がありません.注文する前にあなたの完全なマシンモデルを確認してください.
A: シール修理キットは標準配送に含まれていません.専用のサポートシールキットは別々に購入できます.そして,私たちは競争力のある組み合わせの注文引金を提供します.

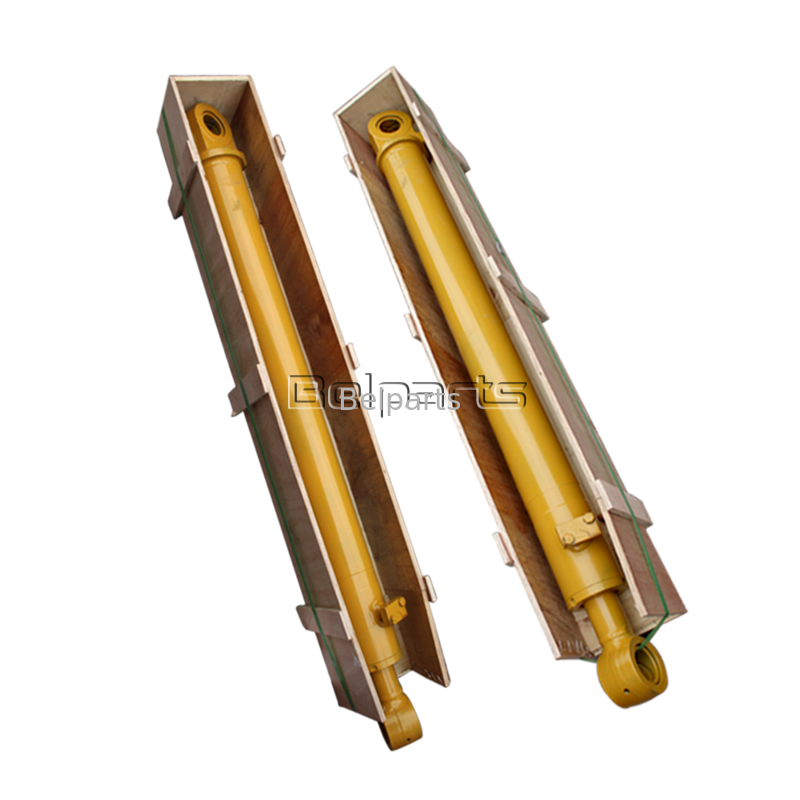

A: 円筒内腔に防腐油を詰め,ピストン棒表面に防腐油を均等に塗装する.厚い防水PEフィルムで包み,擦り傷を防ぐために,超厚い強化輸出複合板ケースに詰め込まれています.長い海上輸送中に衝突や湿度による損傷.
A: はい.全作業装置のシリンダーセットの注文は,段階的な量割引を受けます.総物流費を削減するために,コンソリデッドフルコンテナFCL出荷サービスが利用できます.
A: 漏れ位置の明確な写真と掘削機のシリアル番号を教えてください. 私たちはすぐに無料のシール交換と専門的なリモートトラブルシューティングガイドを用意します.
