PC150-1 PC150 油圧バケットシリンダー小松掘削機スペアパーツ 21K-63-76301 アフターマーケット高品質
コマツ油圧ショベルバケットシリンダー
,PC150 水力シリンダー用部品
,保証付きのアフターマーケットコマツシリンダー
1. 製品基本情報
この頑丈なアフターマーケット油圧バケット シリンダーは、初期世代のコマツ PC150 および PC150-1 中型掘削機の直接 OEM 交換スペアパーツとして精密に製造されています。フロント作業アタッチメントの中核となる油圧アクチュエータとして、バケットの掘削、土のつかみ取り、石の積み込み、資材の投棄作業を駆動します。自治体の改修、道路維持、パイプライン建設、造園、小規模な土木作業に広く適用されています。
すべてのシリンダは、コマツ独自の技術図面および OEM 規格に従って厳密に製造されており、完全に一貫した取り付け寸法、ピン穴の間隔、油圧ポートのレイアウトが備えられています。切断、溶接、または現場での二次的な改造を必要とせずに直接ボルトオンで取り付けられます。
| アイテム | 仕様 |
|---|---|
| 製品名 | 油圧バケットシリンダー |
| 適用機種 | コマツ PC150、PC150-1 油圧ショベル |
| OEM 部品番号 | 21K-63-76301 |
| 製品グレード | 新品の高品質アフターマーケット |
| 保証 | 製造上の欠陥に対して 12 か月 |
| MOQ | 1 ユニット、すぐに出荷できる十分な在庫 |
| 品質管理基準 | ISO9001認証取得、出荷前に全油圧および繰り返し疲労試験を実施 |
2. 主要な技術パラメータ
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| 1 | 21K-63-76301 | バケットシリンダーA.、 | 1 |
| 1 | 21K-63-76340 | シリンダー | 1 |
| 2 | 707-76-70040 | ブッシング | 1 |
| 3 | 07145-00070 | シール、ダスト?ピストンロッド | 2 |
| 4 | 07020-00900 | フィッティング、グリス（ステアリングシリンダー） | 1 |
| 5 | 707-27-11170 | ヘッド、シリンダー | 1 |
| 6 | 07177-07030 | ブッシング (1) | 1 |
| 7 | 707-51-70211 | パッキン、(Y1621-01A0-9) | 1 |
| 8 | 144-63-95170 | シール、オイル？シリンダーヘッド | 1 |
| 9 | 07179-00093 | リング、スナップ | 1 |
| 10 | 07000-12105 | Oリング、ステアリングポンプ取付部 | 1 |
| 11 | 07146-02106 | リング、バックアップ（キット） | 1 |
| 12 | 01010-82475 | ボルト（キット） | 4 |
| 13 | 01602-22472 | ワッシャー、スプリング（スラグ処理用） | 4 |
| 14 | 21K-63-76320 | ロッド、ピストン | 1 |
| 15 | 707-76-70060 | ブッシング | 1 |
| 16 | 21K-70-12180 | シール、ダスト（キット） | 2 |
| 17 | 07020-00675 | フィッティング、グリス（潤滑配管なし） | 1 |
| 18 | 707-40-11380 | リテーナー | 1 |
| 19 | 707-36-11380 | ピストン | 1 |
| 20 | 707-44-11080 | リング、ピストン(キット) | 1 |
| 21 | 07155-01125 | リング、ウェア（WA120-1M用） | 1 |
| 22 | 07165-15252 | ナット、ナイロック | 1 |
| 23 | 21K-63-76380 | チューブ | 1 |
| 24 | 21K-63-76370 | チューブ | 1 |
| 25 | 07000-13030 | O リング、ブーム (フロント長 50 フィート用) | 2 |
| 26 | 01010-50840 | ボルト(エアコン付) | 4 |
| 27 | 01010-50855 | ボルト(10M) | 4 |
| 28 | 01602-20825 | ワッシャー、スプリング?追加リアラム用 | 8 |
| 29 | 21K-63-15272 | 皿 | 1 |
| 30 | 01010-51230 | ボルト(非常用ストラクチャでは使用しません) | 2 |
| 31 | 01643-31232 | ワッシャー(緊急ストラクチャーとの併用は不可) | 2 |
| 32 | 07283-22738 | クリップ、シート | 2 |
| 33 | 01599-01011 | ナット(アンダーミラー付) | 4 |
| 34 | 01643-31032 | ワッシャー(オートエマージェンシーステアリング付) | 4 |
| 35 | 07282-02793 | クランプ | 1 |
| 36 | 01010-51025 | ボルト(キャンバスキャノピー?ヘッドガード用) | 2 |
| 37 | 01602-21030 | ワッシャー、スプリング (スパイダーアセンブリに付属) | 2 |
| スペック項目 | データ |
|---|---|
| 穴径 | 110mm |
| ピストンロッド径 | 72mm |
| 作動ストローク | 1180mm |
| 定格使用圧力 | 31.4MPa |
| 工場テスト圧力 | 47.1MPa（定格使用圧力の1.5倍） |
| バレル材質 | 精密インナーホーニング加工を施した高張力シームレス合金鋼 |
| ピストンロッド | 40CrMo調質鋼、28～32μm硬質クロムメッキ、HRC68～72、優れた耐摩耗性と耐屈曲性能 |
| 適合するシールキット PN | 21K-63-76301K |
| 使用温度 | -25℃～+85℃ |
| 構造の特徴 | 焼入れ銅摩耗ブッシュを備えた二重強化イヤーラグ、往復衝撃と騒音を軽減する緩衝装置を内蔵 |
3. 製品の利点
- PC150 & PC150-1 旧モデルにユニバーサルフィット
1 つのシリンダーがオリジナルの PC150 ベース モデルとアップグレードされた PC150-1 バージョンの両方に適合します。すべてのアセンブリサイズ、ラグ間隔、オイルポートの位置はオリジナルのPN 21K-63-76301シリンダーと完全に一致しており、バケットリンケージと油圧パイプラインをシームレスに接続し、安定した連続中荷重建設作業を実現します。
- 中荷重強化の最適化構造
厚みのあるシリンダーバレルとジョイントラグは、日常の頻繁な建設シナリオ向けにアップグレードされ、長期にわたる周期的な負荷や軽度の衝突摩耗に耐え、全体の耐用年数を効果的に延長します。
- 複数回にわたる厳格な納品前検査
完成した各シリンダーは、フルストローク往復サイクルテストと高圧気密漏れ検出を受け、隠れた内部および外部のオイル漏れのリスクを完全に排除します。
- 優れたコストパフォーマンス
コマツ純正 OEM スペアパーツと同等の安定性と耐用年数を実現し、旧型掘削機部品を専門とする修理工場、機器レンタル会社、世界的なスペアパーツ卸売業者の繰り返しの調達コストを大幅に削減します。
- 柔軟なグローバル物流サポート
在庫のある商品は3営業日以内に発送可能です。航空貨物は緊急の故障の緊急注文に対応します。海上輸送は、アフリカ、東南アジア、中東、ラテンアメリカ市場へのコスト効率の高い大量卸売輸送を提供します。
4. サプライヤー概要

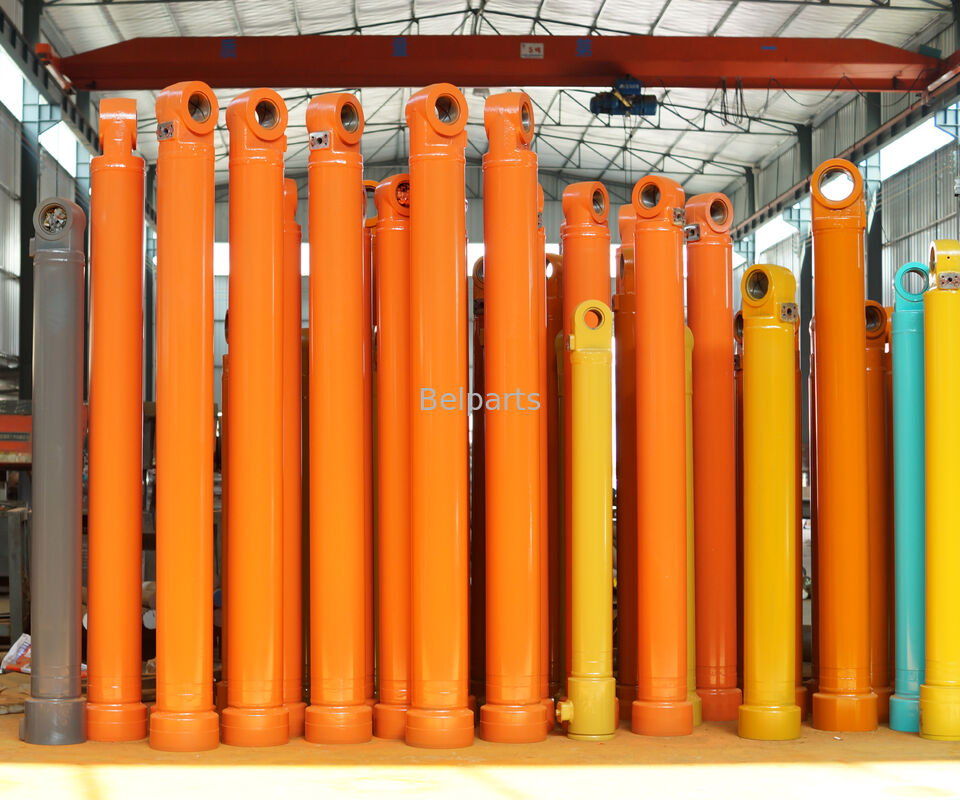

当社の工場は、PC150 / PC150-1を含む古典的な旧世代コマツPCシリーズ掘削機用の油圧シリンダの研究開発と量産において10年以上の成熟した経験を持っています。当社は、成熟した鍛造、ホーニング、熱処理技術と全工程の厳格な品質管理を備えた完全なブーム、アーム、バケットシリンダーのアセンブリを提供します。当社のアフターマーケット油圧シリンダーは一年中世界中に輸出されており、世界の機械スペアパーツディーラーから長期的な信頼と一貫した肯定的なフィードバックを獲得しています。
5. よくある質問
Q1: このバケットシリンダーはコマツ PC150-3 または PC120-1 掘削機に適合しますか?
A: いいえ。コマツの掘削機の世代やモデルが異なると、互換性のない専用の部品番号と独自の構造寸法が採用されます。ご注文前に完全な機械モデルをご確認ください。
Q2: 標準パッケージには適合するシール修理キットが含まれていますか?
A: シール修理キットは標準付属品には含まれていません。専用サポートシールキットは別途ご購入いただくことも可能で、一括発注でお見積りをさせていただきます。

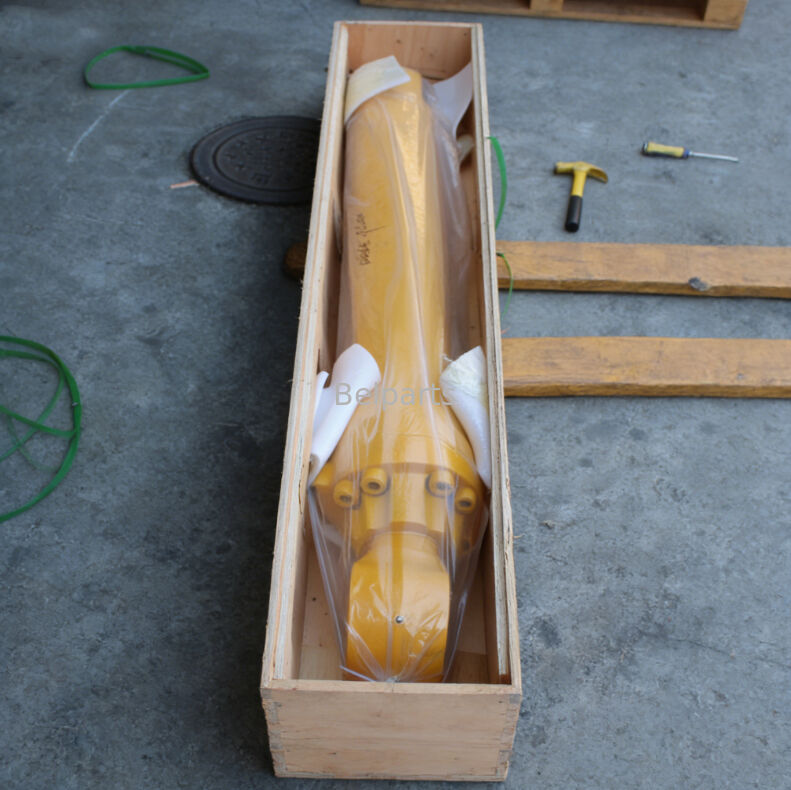

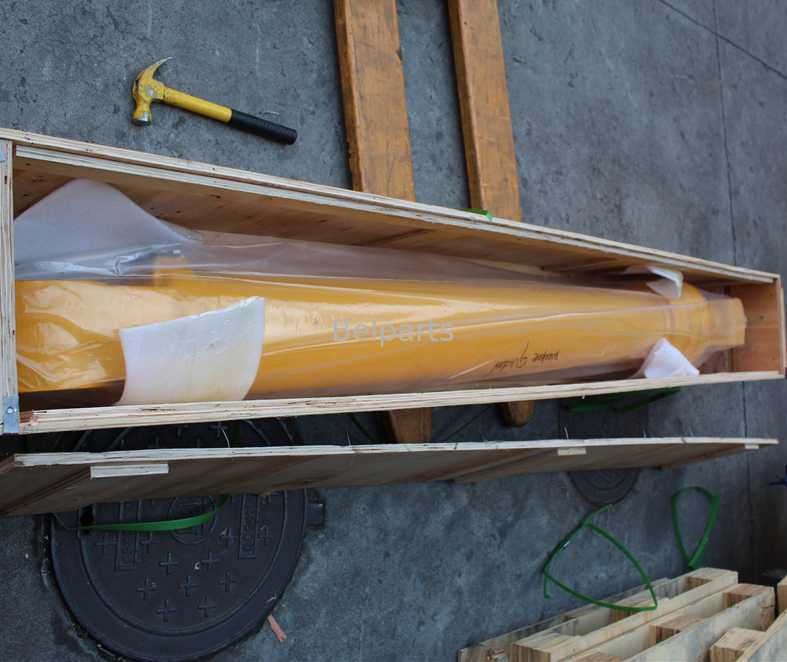

Q3: 長距離海上輸送の場合、シリンダーはどのように梱包されますか?
A：シリンダー内腔に防錆油を充填し、ピストンロッド表面に防錆グリスを均一に塗布します。長い海上輸送中の傷、衝突、湿気による損傷を避けるために、シリンダー全体を厚い防水PEフィルムで包み、輸出用強化合板ケースに梱包しました。
Q4: PC150 / PC150-1 シリーズのブーム + アーム + バケットシリンダのフルセットを購入する場合、段階的な数量割引はありますか?
A: はい。作動装置シリンダーセット一式のご注文には、段階的な数量割引が適用されます。 FCLコンテナ混載サービスを利用することで、トータル物流コストを削減できます。
Q5: 12 か月の保証期間内に油漏れが発生した場合、アフターサービスはどうなりますか?
A: 漏洩位置の鮮明な写真と掘削機のシリアル番号を提供してください。無料のシール交換と専門的な遠隔トラブルシューティング ガイダンスを迅速に手配いたします。
