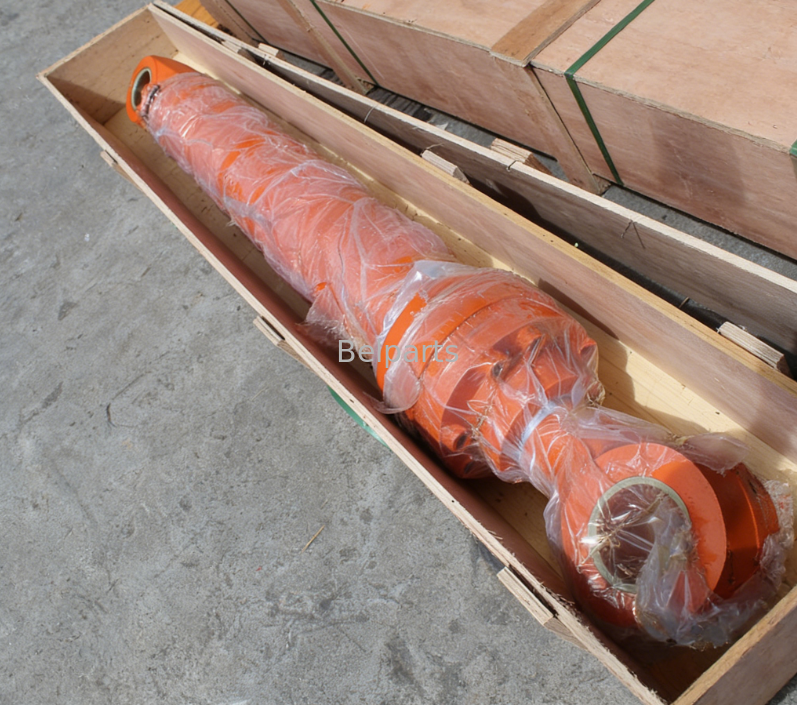

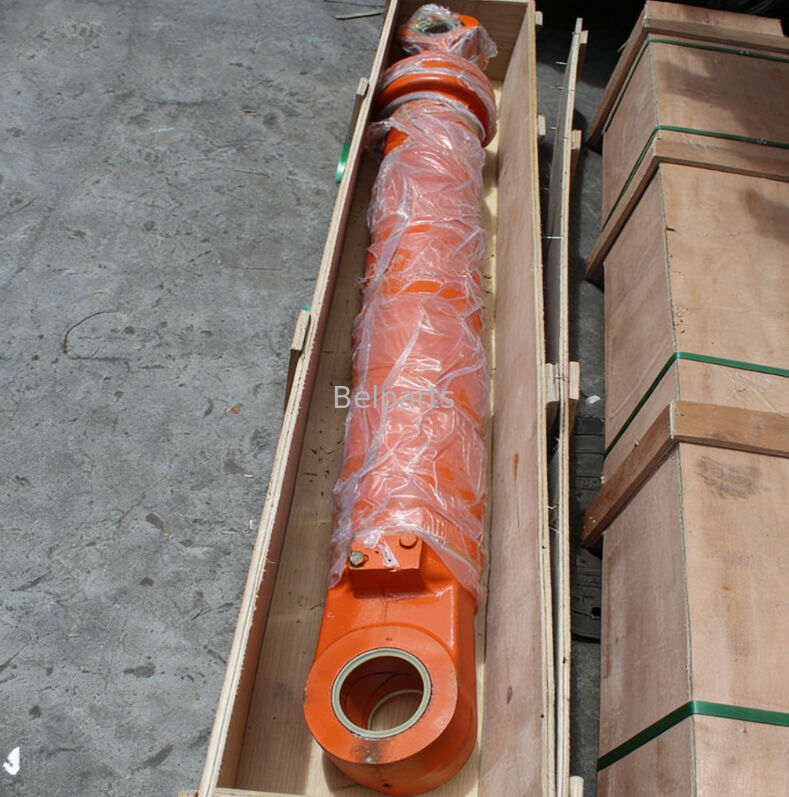

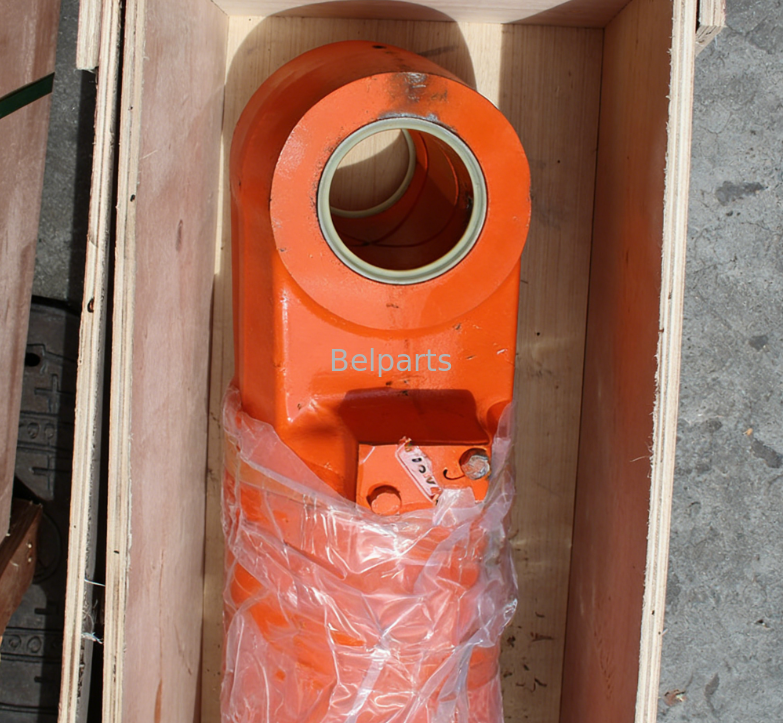

SK300LC II SK300 II 油圧バケットシリンダーコベルコ掘削機のスペアパーツ 2406N1004F1 アフターマーケット高品質
コベルコ掘削機 液体バケツシリンダー
,SK300LC II 油圧シリンダー用スペアパーツ
,アフターマーケット掘削機バケットシリンダー 2406N1004F1
この高負荷バケット油圧シリンダは、コベルコ製第 2 世代 SK300 標準トラック掘削機およびロングトラック SK300LC II 大型機械に適合する、オーダーメイドのアフターマーケット交換品です。掘削アタッチメントの中核となる実行用油圧コンポーネントとして、バケットのクランプ、岩石のつかみ取り、バルク材料の投棄を推進し、露天採石場、大規模な高速道路の土塁、鉱山の鉱石積み込み、および重インフラ建設プロジェクトに広く導入されています。これは、重機の修理工場、大規模な建設レンタル車両、および古典的なコベルコの第 2 世代大型掘削機を中心とする国境を越えたディーラーにとって、主流の在庫スペアパーツとなっています。
生産は、コベルコ工業のオリジナルの図面と OEM の寸法ベンチマークに厳密に準拠しています。取り付けラグの間隔、ピン穴の開口部、および作動油ポートのレイアウトは、部品番号 2406N1004F1 と完全に一致しています。切断、研削、溶接の修正を必要とせずに直接ボルトオンで取り付けることができるため、現場でのメンテナンスサイクルが大幅に短縮され、建設停止の損失が削減されます。
| アイテム | 詳細仕様 |
|---|---|
| 正式な製品名 | バケット油圧シリンダ完全組立 |
| 適用油圧ショベル | コベルコ建機 SK300 II、SK300LC II 大型油圧ショベル |
| OEM 参照 PN | 2406N1004F1 |
| 製品グレード | 新品の地雷強度アフターマーケット油圧アセンブリ |
| 品質保証 | 工場での加工によるすべての欠陥に対する 12 か月の保証 |
| 最低注文数量 | 1 ユニット、すぐに納品できる大量の在庫 |
| 品質管理基準 | ISO9001全工程品質追跡。出荷前に全数高圧気密試験とロングストローク繰返し疲労検査を実施 |
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| 。 | 24100J10340F1 | アーム ASSY、3.1M (10 フィート、2 インチ) | 1 |
| 。 | 2432R225D3 | クランプ;シングル -- ID 10 x 長さ 35.8mm、開始シリアル: LC-2383 | 2 |
| 1-27 | 2418T9773 | スペーサー | 1 |
| 1 | 2411J3411F1 | アーム | 1 |
| 1-1 | 2411J3411 | アーム | 1 |
| 1-24 | 2405T907 | ブッシュ、内径80mm x 外径95mm x 長さ85mm | 2 |
| 1-26 | 2418T9772 | スペーサー | 1 |
| 1-25 | 2405T1332 | ブッシング | 2 |
| 1-23 | 2405T1216 | ブッシング | 1 |
| 2 | 2438U1324F2 | シリンダー;バケット | 1 |
| 3-10 | 2405T1109 | ブッシング | 2 |
| 3-1 | 2406N1004 | リンク | 1 |
| 3 | 2406N1004F1 | リンク | 1 |
| 3-9 | 2405T1215 | ブッシュ、内径90mm x 外径105mm x 長さ95mm | 2 |
| 4 | 2406P3408D1 | リンクコンロッド | 1 |
| 5 | 2406P3408D2 | リンクコンロッド | 1 |
| 6 | 2419P2180 | ピン | 2 |
| 7 | 2419P2141 | ピン | 1 |
| 8 | 2419P2142 | ピン | 1 |
| 9 | 2419P2957 | ピン | 1 |
| 10 | 2418P20845 | チューブ | 1 |
| 11 | 2418P19396 | 硬質チューブ | 1 |
| 12 | 2432T1213D2 | クランプ | 2 |
| 13 | 2445R138D7 | シール、内径80mm x 外径95mm x 厚さ4mm。ダスト -- 内径80×外径95×厚さ4mm | 2 |
| 14 | 2445R138D8 | シール、90mm ID x 105mm OD x 4mm Thk;ダスト -- 内径90×外径105×厚さ4mm | 6 |
| 15 | 2445R220D6 | シール、90mm ID x 105mm OD x 6mm Thk;ダスト -- 内径90×外径105×厚さ6mm | 4 |
| 16 | ZX58N16160 | フレキシブルホース;長さ 1600mm (63 インチ) | 2 |
| 17 | ZG91S02000 | 潤滑ニップル、1/8 インチ NPT x 1/8 インチ NPT; 1/8 インチ PT -- ストレート | 9 |
| 18 | ZG91U02000 | 潤滑ニップル; 90° x 1/8" PT | 1 |
| 19 | ZS18C20160 | ネジ、六角、M20 x 160mm; M20x2.50x160mm | 4 |
| 20 | ZS18C12065 | ネジ、六角、M12 x 65mm; M12x1.75x65mm | 2 |
| 21 | ZS18C12075 | ネジ、六角、M12 x 75mm; M12x1.75x75mm | 8 |
| 22 | ZS18C10025 | ネジ、六角、M10 x 25mm; M10x1.50x25mm | 4 |
| 23 | ZN18C20016 | ナット; M20x2.5mm | 8 |
| 24 | ZW16H12000 | ワッシャー;内径13×外径26×厚さ3.2mm | 10 |
| 25 | ZW16H10000 | ワッシャー;内径11×外径24×厚さ3.2mm | 4 |
| 26 | ZD12P03400 | O リング、厚さ 0.139 インチ x 内径 1.296 インチ、-219、Cl 6、90 Duro;内径33.70±0.33×外径40mm | 2 |
| 27 | 2416P6907 | ブラケット | 1 |
| 28 | 2419P2956 | ピン | 1 |
| 29 | B16T0442D13 | シム、外径160mm x 内径92mm x 厚さ1.2mm。内径92×外径160×厚さ1.2mm | 3 |
| 30 | B16T0442D3 | シム、外径150mm x 内径82mm x 厚さ1.2mm。内径82×外径150×厚さ1.2mm | 1 |
| 31 | ZN18C06005 | ナット; M06x1.0mm | 2 |
| 32 | ZW26X06000 | ロックワッシャー;内径06×外径07×厚さ1.5mm | 2 |
| 34 | ZC45X10009 | クリップ; 、シリアル範囲: LC-2301-LC-2382 | 2 |
| 35 | 2444Z2002 | HYDコネクタ; 1/8"PTx1/4"PFx長さ32mm | 1 |
| 36 | ZH32Z04002 | 肘; 90° -- 1/4" PF - 1/8" PT | 1 |
| 41 | B16T0442D14 | シム、外径160mm x 内径92mm x 厚さ1.6mm。内径92×外径160×厚さ1.6mm | 2 |
| 42 | B16T0442D15 | シム、外径160mm x 内径92mm x 厚さ2.3mm。内径92×外径160×厚さ2.3mm | 2 |
| 43 | 2420R349D110 | ホース、1100.00 mm;長さ 1100mm (43-19/64 インチ) | 1 |
| 43 | B16T0442D4 | シム、内径82mm x 外径150mm x 厚さ1.6mm。内径82×外径150×厚さ1.6mm | 1 |
| 44 | B16T0442D6 | シム、外径150mm x 内径82mm x 厚さ2.3mm。内径82×外径150×厚さ2.3mm | 1 |
| 46 | 2418T19567 | 指輪 | 2 |
| 47 | 2419T6002D4 | ピン、外径20mm x 長さ125mm;外径20×長さ125mm | 2 |
| 49 | ZG91V02000 | 潤滑ニップル、67 度 x 1/8" PT; 67° x 1/8" PT | 1 |
| 53 | ZW16X06000 | ワッシャー;内径06×外径12.5×厚さ1.6mm、開始シリアル：LC-2383 | 2 |
| テクニカルインデックス | 標準データ |
|---|---|
| シリンダチューブ内径 | 142mm |
| クロームメッキピストンロッド径 | 90mm |
| 有効作動ストローク | 1480mm |
| 定格システム作動圧力 | 31.4MPa |
| 工場での保証テスト圧力 | 47.1MPa（完全漏れ検知時は定格荷重の1.5倍） |
| バレル原料 | 超高張力シームレス合金鋼、深部精密ホーニング加工、滑らかな低摩擦内壁 |
| ピストンロッドクラフト | 40CrMo 焼入れ焼き戻し基板、厚さ 28 ～ 32μm の硬質クロムコーティング、表面硬度 HRC68 ～ 72、採石場の重い荷重に対する強力な耐傷性および耐変形性能 |
| 適合する特殊シールキット PN | 2406N1004F1-KIT |
| 動作温度範囲 | -25℃～+85℃ |
| 構造上の特徴 | 特大の銅製自己潤滑ブッシングを備えた極厚の一体型バケット接続ラグ。採掘作業中にバケットが岩にぶつかったときの激しい衝撃を吸収する内蔵の重い緩衝機構 |
- 標準およびロングトラック SK300 II シリーズにユニバーサルフィット
1 つのシリンダーが SK300 II と拡張シャーシ SK300LC II の両方に完全に適合します。すべての接続寸法はオリジナルの 2406N1004F1 部品を完全に複製し、バケット リンケージとオリジナルの油圧パイプラインにシームレスに適合します。強制的な組み立てが不要で、ずれた取り付けによるシールの劣化やオイル漏れを効果的に回避します。
- 採石場特有の強化耐衝撃設計
厚みのあるシリンダーバレルと統合された鋳造ラグプレートは、長期にわたる重岩の掘削シナリオ向けにアップグレードされています。強化された構造は、継続的な重い周期的荷重や頻繁な鋭い岩の衝突に耐え、軽量構造の通常の薄肉アフターマーケットシリンダーよりもはるかに長い耐用年数を実現します。
- 2 つの独立した納品前検査で隠れた故障を排除
完成した各シリンダーは 2 つの厳格なテスト手順を受けます。1 つはフルストローク往復疲労テストで、数か月にわたるノンストップの採掘作業をシミュレートし、構造の安定性を検証します。高圧浸漬気密検査により、内部および外部の漏れ箇所をすべてチェックします。突然の現場故障を防ぐため、不良品は倉庫に保管する前に完全に選別されます。
- 大型重機オペレーター向けの優れたコストパフォーマンス
これは、はるかに低い調達コストで、コベルコの純正 OEM スペアパーツと同等の構造堅牢性、安定した動作、サービス サイクルを実現し、SK300 II フリートを保有する鉱山修理工場や大手重機レンタル会社の長期にわたる繰り返しのスペアパーツ費用を効果的に削減します。
- お客様の多様なニーズに応える多様なグローバル物流ソリューション
在庫がある商品は入金確認後、概ね三営業日以内を目安に発送させて頂きます。航空貨物は、突然の地雷の故障修理のための緊急緊急注文に対応します。混載バルク海上貨物とフル FCL コンテナ輸送は、アフリカ、東南アジア、中東、ラテンアメリカの鉱山市場をカバーする機械販売業者に費用対効果の高い卸売ソリューションを提供します。
当社のワークショップは、SK300 II / SK300LC IIを含むコベルコ製第2世代大型掘削機の油圧シリンダの研究開発と量産に10年以上の専門的な経験を持っています。当社は、重統合鍛造、深部精密ホーニング、統合熱処理、自動クロムメッキをカバーする完全なサポート生産ラインを所有しており、過酷な鉱山作業環境に対する製品の耐久性を最適化するためのプロ仕様の負荷シミュレーション テストベンチを備えています。当社のアフターマーケット大型油圧シリンダ シリーズは、年間を通じて数十カ国に輸出されており、正確なモデル マッチングと安定した均一な品質を信頼して、世界の重機スペアパーツ販売業者から安定した長期協力の信頼と一貫した肯定的なフィードバックを獲得しています。
