起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
PC300HD-7L

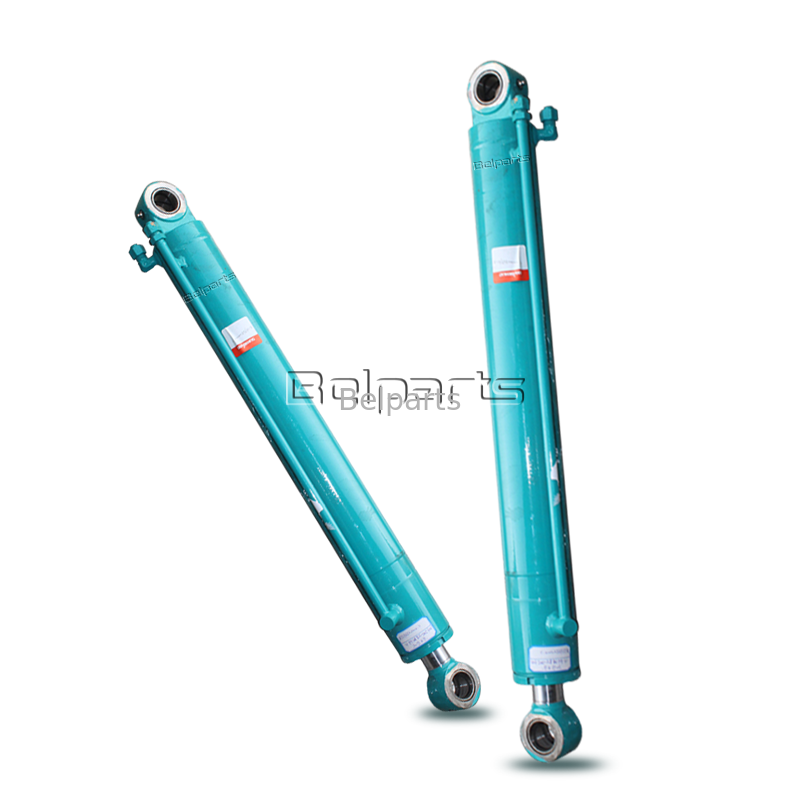

コマツーPC300HD-7L スティック液圧シリンダー
1製品紹介
この強化されたディッパーアーム液圧シリンダーは,コマツーPC300HD-7L重用解体および岩手処理掘削機専用に設計された交換可能なアフターマーケットスペアです.標準PC300-7一般掘削機シリンダーとは異なりこの装置は,高密度な解体,岩石破砕,スクラップの分類,荒れ果てた採石場での作業に対応するためにアップグレードされています.解体修理工房で広く供給されている海外のスペアパーツ商は,コマツーHD強化7シリーズ重型機械に焦点を当てています.
すべての生産手順は,厳格に KomatsuのオリジナルOEMの技術図面を遵守します.ブッシング内径と水力ポートの角度は,部品番号707-01-0A450と完全に一致する.切断,磨き,溶接の変更なしで直接ボルトオン設置整備労働コストを大幅に削減し,破壊や採掘現場の設備停止による長時間の停止を回避します.
基本製品情報シート
| ポイント | 詳細な仕様 |
|---|---|
| 商品の完全な名称 | 完全なジッパー・アーム (スティック) 液圧シリンダー組成 |
| 適用可能な掘削機 | コマツー PC300HD-7L 重力強化掘削機 |
| OEM 参照PN | 707-01-0A450 |
| 製品級 | 解体・採掘用 強化式液圧シリンダー |
| 品質保証 | 工場製造の欠陥に対する12ヶ月保証 |
| 最低注文量 | 1台,迅速な配達のために十分な準備済みのストック |
| 品質管理基準 | ISO9001 追跡可能な全プロセスの生産; 100% 高圧密度試験& 輸送前の長サイクル衝撃疲労試験 |
2基本技術パラメータ
| # | パーツNo | 記述 | Qty |
|---|---|---|---|
| G-1 | (707-01-XZ980) | シリンダーグループ (最終コーティング) | 1 |
| G-1 | (707-01-XZ980) | シリンダーグループ (最終コーティング) | 1 |
| ほら... | ============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================== | ||
| 1 | 707-01-0A450 | ARM シリンダー ASS'Y | 1 |
| 1 | 707-13-16710 | シリンダー | 1 |
| 2 | 707-76-10310 | ブッシング | 2 |
| 3 | 07145-00100 | SEAL,DUST (キット) | 2 |
| 4 | 707-58-11360 | 棒 | 1 |
| 5 | 707-76-10310 | ブッシング | 2 |
| 6 | 07145-00100 | SEAL,DUST (キット) | 2 |
| 7 | 707-71-32800 | コラー | 1 |
| 8 | 707-35~91640 | リング,バックアップ (KIT) | 2 |
| 9 | 07000〜1550 | Oリング,シリンダーヘッド | 1 |
| 10 | 707-71-61130 | スプリンガー | 1 |
| 11 | 707-71-70290 | スプリンガー | 1 |
| 12 | 04260-00635 | ボウル,チェックバルブ | 12 |
| 13 | 707-71-91270 | カップ | 1 |
| 14 | 07020-00000 | FIT,GREASE - 上部ヒンジのピン | 1 |
| 15 | 707-27-16920 | 頭,シリンダー | 1 |
| 16 | 198-63-94170 | SEAL,DUST (キット) | 1 |
| 17 | 07179-13126 | リング,スナップ | 1 |
| 18 | 707-52-90850 | ブッシング | 1 |
| 19 | 707-51-11030 | パッキング,ロード (キット) | 1 |
| 20 | 707-51-11640 | リング,バッファー (KIT) | 1 |
| 21 | 707-35~91640 | リング,バックアップ (KIT) | 1 |
| 22 | 07000〜1550 | Oリング,シリンダーヘッド | 1 |
| 23 | 01010~82085 | ボルト (KIT) | 12 |
| 24 | 707-88-75310 | 洗濯機 | 12 |
| 25 | 707-36-16580 年 | ピストン | 1 |
| 26 | 01310-01216 | スクロール,ナイロン | 1 |
| 27 | 707-44-16180 | リング,ピストン (D60PL) | 1 |
| 28 | 707-39〜16120 | リング,ウェア (KIT) | 2 |
| 29 | 707-44-16910 | リング | 2 |
| 30 | 07001-05100 | リング,バックアップ (KIT) | 2 |
| 31 | 07000〜15100 | Oリング (KIT) | 1 |
| 31A | 707-83-13010 | バルブ | 1 |
| 31B | 07750-01628 について | 春 | 1 |
| 31C | 707-87-14070 | プラグ | 1 |
| 31D | 07002-12034 年 | Oリング, (ブレーキアシスタントなしの) | 1 |
| 32 | 707-86-11600 | トューブ | 1 |
| 33 | 707-86-11610 | ブロック | 1 |
| 34 | 01435-01055 について | ボルト,マウントドライヤー ブラケットとフレーム | 4 |
| 35 | 01435-01095 | ボルト,運送のために | 4 |
| 36 | 07000-13035 | Oリング,上部冷却器の入口と出口ポート | 2 |
| 37 | 707-88-22740 | ブラケット | 1 |
| 38 | 707-88-21380 | バンド | 1 |
| 39 | 207-63-64190 | ブラケット | 1 |
| 40 | 707-88-21390 | バンド | 1 |
| 41 | 01435-01235 | BOLT,R.H. (空気の圧縮器の追加) | 4 |
| 42 | 07283-23442 | クリップ, (鏡の下) | 2 |
| 43 | 01643~31032 | 洗濯機, (自動緊急ステアリング) | 4 |
| 44 | 01599-01011 | 鏡の下にいる | 4 |
| 45 | 707-88-33040 | キャップ,スリーブ (運輸用) | 3 |
| 46 | 07371-31049 | フレンジ,スプリット - 隔断バルブ端 | 6 |
| 47 | 07372〜1035 | ボルト,スプリットフラング - トークコンバーター端 | 12 |
| 48 | 01643〜51032 | 洗濯機 (緊急ステアリングなし) | 12 |
| ほら... | ============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================== | ||
| K | 707-99-67090 | サービスキット | 1 |
| テクニカルインデックス | 標準値 |
|---|---|
| シリンダーチューブ内孔 | 138mm |
| ハードクロム塗装ピストン棒直径 | 90mm |
| 効果 的 な 作業 ストローク | 1460mm |
| システム内定作業圧 | 31.4 MPa |
| 工場用液圧試験 | 47.1 MPa (内部・外部漏れを徹底的に検査するための名指圧の1.5倍) |
| シリンダーチューブの原材料 | 超高張力シームレス合金鋼 深度精密な内側磨き,反磨内壁 破壊作業条件下で連続した高負荷水力循環に適した |
| 活塞棒の表面処理 | 40CrMo 消し,加熱した基材,厚さ30~35μmの密度の高い硬いクロムコーティング,表面硬さHRC68~72.壊れたコンクリートや硬い岩から頻繁な衝撃に対する強い防傷性 |
| 合致する特殊シールキット PN | 707-01-0A450-KIT |
| 適用可能な作業温度 | -25°C ~ +85°C |
| 構造的特徴 | 超厚い統合腕接続ラグと超大型自潤銅合金ブッシング.破壊作業で頻繁に腕を伸ばしたり,引き戻したりする際に発生する強力な瞬間的な衝撃を吸収するための二重組み込みバッファ構造 |
独特の製品の販売上の利点
コマツー PC300HD-7L 重量解体版専用次元マッチング
707-01-0A450は,通常のPC300-7標準モデルと互換性のないPC300HD-7L強化重用掘削機専用の部品番号である.すべての接続サイズは,完全にオリジナルのコマツーHDシリーズOEMコンポーネントを複製工場のアームリンクと液体管路にぴったり合う強力な強化フレームに強制的に設置によって,早期にシール磨きと油漏れにつながる組立偏差を効果的に防止する.
特別強化 荒廃と岩石破裂 厳しい労働条件
普通の建材シリンダーは 混凝土の破片や硬い岩から 長期にわたって 頻繁な衝撃に耐えられませんこのモデルでは,HD重機操作シナリオを対象としたシリンダーバレルと鋳造ラグプレートを厚くします.改良された抗衝突構造は使用寿命を大幅に延長し,解体業者にとって頻繁に交換される頻度を効果的に削減します.
隠された品質リスクを除去するために,二重の独立工場試験
完成したシリンダーは 工場を出る前に 2回の厳格なオフラインテストを受けます全ストローク回転式疲労試験は,全体的な構造的硬さを検証するために,一日中連続的な取り壊し作業をシミュレートします.長期間の高圧浸透密度検査は,すべての内部および外部漏れ点を完全にチェックします.すべての不合格製品が倉庫化する前に廃棄され,破壊と鉱山の顧客のための突然の作業停止損失を避ける.
重作業機器の船隊所有者のための高コスト性能
生産中止のPC300HD-7LのオリジナルOEMスペアパーツは高価で,しばしば在庫がない.このアパート・スティック・シリンダーは,より競争力のある価格で本物部品と同じ構造強度と安定した動作を達成します.HDシリーズの重型掘削機を配備した修理工場や大型解体レンタ企業にとって長期にわたる重複メンテナンスコストを大幅に削減する.
異なる配送需要に応えるための多種多様なグローバルロジスティックソリューション

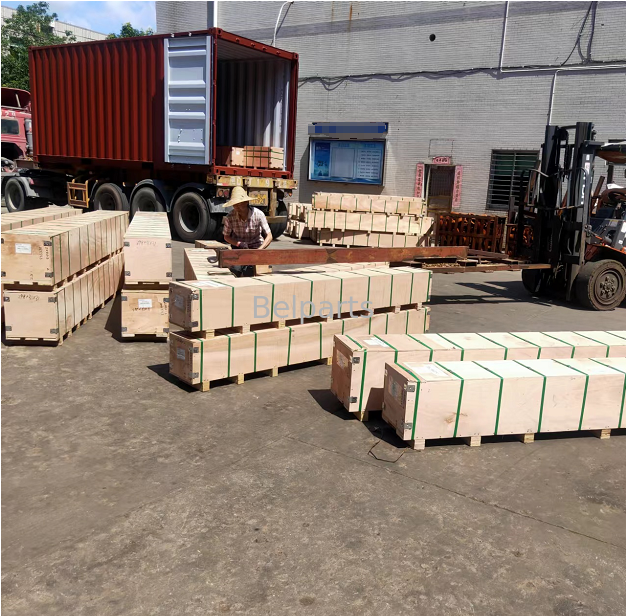

すべての在庫商品は,支払いの確認後3営業日以内に送付できます. 遠隔破壊現場での突然の故障のためにエア・エキスプレスは緊急緊急注文をサポートします.集約された卸貨海貨とフルFCLコンテナ輸送は,アフリカにサービスを提供する機械配送業者にとって費用対効果の高い卸貨輸送計画を提供します.中東とラテンアメリカの鉱山と破壊市場です
工場生産力の導入
私たちの工場は,より10年の専門 R&Dと大量生産の経験があります コマツー7シリーズ重力強化HD掘削機のための水力シリンダー,専用モデルPC300HD-7Lをカバーする重量精密鍛造,深深の内部の磨き,統合熱処理,自動厚いクロム塗装を含む完全なサポート生産ラインを持っていますプロの重力衝突シミュレーションテストベンチを装備し,実際の破壊と採石場の厳しい環境を復元し,製品の衝撃耐性を継続的に最適化します私たちの重量補給用液圧シリンダーシリーズは,全年世界中で輸出されています.安定した長期間の協力信頼と,世界的な重型機械のスペアパーツ販売業者からの一貫した好評を獲得し,HD重型モデルの独占的なマッチングと安定した均一な品質に頼る.
定期的な顧客に関するFAQ
Q1:この棒シリンダーは PC300-7や PC350HD-7Lの標準型掘削機に収まるのでしょうか?
A:クロスモデル設置はサポートされません.標準およびHD強化バージョンのコマツー掘削機は,交換ができない独立した部品番号とユニークなラグ設置寸法を採用します.注文する前にあなたの完全なマシンモデルを確認してください..
Q2: 標準配送パッケージには 合致するシール修理キットが含まれていますか?
A: 標準パッケージには,完全なスティックシリンダーセットのみが含まれます.専用707-01-0A450-KITシールキットは別途購入する必要があります.顧客がシリンダーとシールキットを一緒に注文した場合,優遇的なパッケージの引金を提供することができます.
Q3:長距離海上輸送には,どの防腐・防衝突対策が採用されていますか?

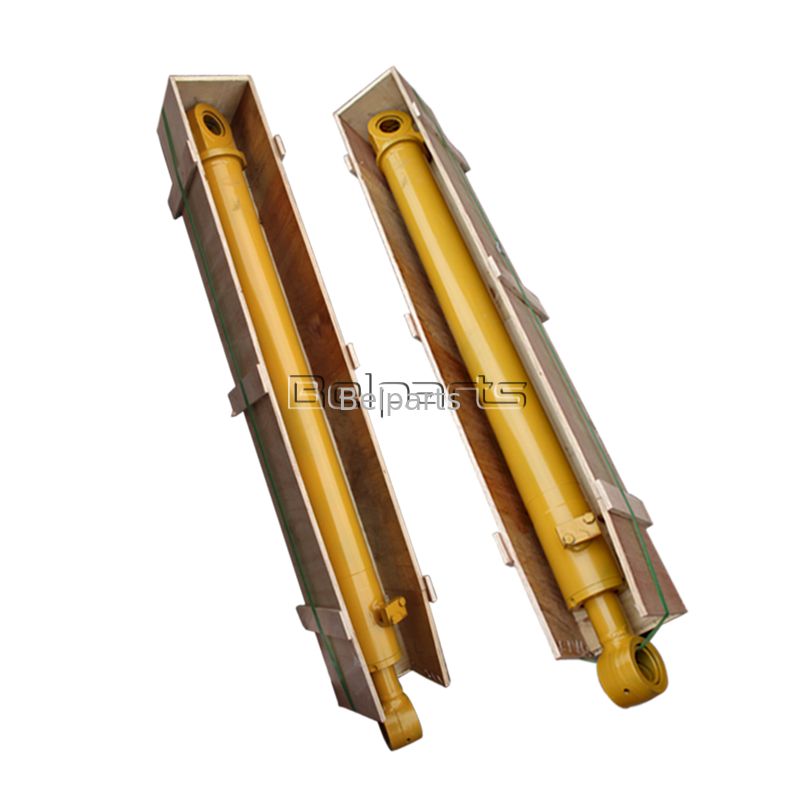

A: 内部腐食を防ぐために,防腐液体油は前後シリンダー室に完全に注入され,全露出したピストン棒表面に厚い防腐油が均等に塗装されます.全シリンダー組は,重厚の防水PEフィルムで包まれ,傷害を防ぐために強化された厚い複合板の輸出箱の中に固定されています.影響による変形と湿度による侵食は,長い海上輸送中に起こります.
Q4: PC300HD-7L用のフルブーム+アーム+バケツシリンダーセットを購入すると,階層的なボリューム割引が適用されますか?
A: はい.前部作業装置のシリンダーセットの注文は,進捗的な大量購入の割引を受けます.大量注文の国際物流全体のコストを削減するために,コンテナフル海上輸送の統合サービスもサポートされています.
Q5: 12ヶ月保証期間中に油漏れが発生した場合,どのような販売後の技術サポートを受けることができますか?
A: 漏れ場所と掘削機のシリアル番号の明確な写真をお願いします. We will arrange free replacement sealing accessories and detailed step-by-step remote maintenance operation guidance in a timely manner to solve leakage faults rapidly without delaying demolition and mining construction progress.
