起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
PC200-7
この重用ブーム液圧シリンダーは,中型掘削機コマツーPC200‐7専用で設計されたアフターマーケットのドロップイン代替機として機能する.前部作業装置の主要な負荷を負担する水力部品として道路の階層化,住宅の土木工事,排水溝の掘削,敷地清掃,軽量装置の積載作業のブームの持ち上げ,降ろし,負荷保持性能を制御する.地元機器修理工場では 需要が大きい物品です,中古掘削機のレンタレーターとコマツのクラシック7シリーズ掘削機に焦点を当てた国際的なスペアパーツサプライヤー.
すべての生産手順は,コマツーOEMの原型設計図の仕様を厳格に遵守しています.ブッシング内側の寸法と水力ポート位置は,部品番号707‐01‐0A290を厳格に遵守する.. 設置中に現場でのトリミング,磨削,溶接の変更は必要ありません.手動修理費用を削減し,突然の水力シリンダー故障によるプロジェクト停止時間を最小限に抑える.
| ポイント | 詳細情報 |
|---|---|
| 全項目の名前 | 完全なブーム液圧シリンダー組成 |
| 適用される機器 | コマツー PC200‐7 中型掘削機 |
| OEM部品番号 | 707‐01‐0A290 |
| 製品規格 | 一般から中型重型建築のための補強式水力装置 |
| 保証期間 | 工場原産の製造欠陥に対する12ヶ月保証 |
| 最小注文 | 1 ユニット, 迅速な出荷のための在庫 |
| QCプロトコル | ISO9001 追跡可能な全サイクル生産; 100% 高圧防空漏れ試験と全速回転疲労試験,出荷前 |
| # | パーツNo | 記述 | Qty |
|---|---|---|---|
| G-1 | (707-01-XZ820) | シリンダーグループ,L.H. (最終コーティング) | 1 |
| G-2 | (707-01-XZ830) | シリンダーグループ,R.H. (最終コーティング) | 1 |
| ほら... | ============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================== | ||
| 1 | 707-01-0A290 | シリンダー ASS'Y | 1 |
| 1 | 707-13-12260 | シリンダー | 1 |
| 2 | 707-76-70651 | ブッシング | 1 |
| 3 | 07145-00070 | シール,ダスト? | 2 |
| 4 | 707-58-85221 | ロッド,ピストン | 1 |
| 5 | 707-76-80431 | ブッシング,ピストン | 1 |
| 6 | 07145-00080 | SEAL,DUST (キット) | 2 |
| 7 | 707-27-12921 | 頭,シリンダー | 1 |
| 8 | 07179-13099 | リング,スナップ | 1 |
| 9 | 707-56-85510 | SEAL,DUST (キット) | 1 |
| 10 | 707-52-90610 | ブッシング | 1 |
| 11 | 707-51-85030 | パッキング,ロード (キット) | 1 |
| 12 | 07000〜15110 | Oリング (KIT) | 1 |
| 13 | 707-35-91220 | リング,バックアップ (KIT) | 1 |
| 14 | 707-51-85640 | リング,バッファー (KIT) | 1 |
| 15 | 01010-81670 | ボルト, (防護着用) | 12 |
| 16 | 01643〜51645 | 洗濯機 春 | 12 |
| 17 | 707-36-12851 | ピストン | 1 |
| 18 | 707-44〜12180 | RING, ((Y1621-01A0-14) | 1 |
| 19 | 707-39〜12140 | リング,ウェア (KIT) | 2 |
| 20 | 707-44-12911 | リング | 2 |
| 21 | 707-71-70800 | スプリンガー | 1 |
| 22 | 07000〜15075 | Oリング (KIT) | 1 |
| 23 | 707-35-90930 | リング,バックアップ (KIT) | 2 |
| 24 | 01310-01216 | スクロール,ナイロン | 1 |
| 25 | 707-71-34621 | コラー | 1 |
| 26 | 707-35-91220 | リング,バックアップ (KIT) | 2 |
| 27 | 07000〜15110 | Oリング (KIT) | 1 |
| 28 | 707-86-66250 | トゥーブ,L.H | 1 |
| 28 | 707-86-66260 | トゥーブ,R.H | 1 |
| 29 | 20Y-62-24580 | トゥーブ,L.H | 1 |
| 29 | 20Y-62-24610 | トゥーブ,R.H | 1 |
| 30 | 01435-01055 について | ボルト,マウントドライヤー ブラケットとフレーム | 4 |
| 31 | 01435-01040 | ボルト,シム3つ | 4 |
| 32 | 07000-13030 | O-RING,BOOM (長さ50フィートのフロントのために) | 2 |
| 33 | 707-88-22550 | ブラケット,LH | 1 |
| 33 | 707-88-22560 | ブラケット,RH | 1 |
| 34 | 707-88-21251 | バンド | 1 |
| 35 | 01435-01030 | ボルト - 下のオイルクーラー出口チューブマウント | 2 |
| 36 | 07283〜2738 | クリップ,シート | 2 |
| 37 | 01599-01011 | 鏡の下にいる | 4 |
| 38 | 01643~31032 | 洗濯機, (自動緊急ステアリング) | 4 |
| ほら... | ============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================== | ||
| K | 707-99-46130 | サービスキット | 2 |
| テクニカルインデックス | 標準値 |
|---|---|
| シリンダーチューブ内孔 | 116mm |
| ハードクロムで覆われたピストン棒直径 | 76mm |
| 効果 的 な 作業 ストローク | 1280mm |
| 定数稼働圧 | 31.4 MPa |
| 工場の静水試験圧 | 47.1 MPa (内部および外部の油漏れをチェックするための1.5倍の名指圧) |
| シリンダーチューブの原材料 | 高出力シームレス合金鋼は,精密な深層磨き処理で加工され,循環的な施工負荷下で長期間の液体磨きに耐える低摩擦性内壁を備えています |
| 活塞棒の処理 | 40CrMo 消し加熱された基礎金属, 28-32μm コンパクトハードクロムプレート,表面硬さ HRC68-72. 瓦?? に偶然の衝突による傷や曲がり形変形に耐える敷地内の木の幹やコンクリートの壁 |
| 互換性のあるシールキット PN | 707‐01‐0A290‐KIT |
| 作業温度範囲 | -25°C ~ +85°C |
| 構造的特徴 | 自動潤滑型銅合金管を装着した,上向きに厚く組み込まれたブームの固定ラグ.組み込みの単段式バッファ構造で,端筋の衝撃を吸収し,ブームの上下繰り返しの振動時の振動ノイズを軽減する |
精密なOEMレベルの次元マッチング コマツー PC200‐7モデルのみ
パーツ番号707‐01‐0A290は標準のPC200‐7ブームセットに合わせたものです.すべてのマウントジオメトリは正規のコマツーOEM部品を完璧に複製します.原始のブーム接続と水力ホースとシームレスにペアリング密封器の破損を加速させ,強制装着した場合に油の漏れを継続させる.
長期的都市建設サイクルに適応した最適化された強化設計
シリンダー・バレルと鋳造組み合わされたラグは,PC200‐7掘削機の日常作業パターンに合わせた,壁厚さの強化を対象としています.繰り返す中等負荷と 偶発的な現場衝突に対応する標準的な土搬送作業で急速に磨き去られる 薄壁の一般的な後用シリンダーの性能を上回ります
隠された欠陥を除外するための二重独立した出荷前の品質検査
完成したブームシリンダーは2回厳格なオフライン試験を受け,構造安定性を検証するために,フルストロークサイクル疲労試験で長期間の毎日の掘削作業を複製します.長期間の高圧浸水密度検査により,すべての潜在的な漏れ点を特定します.欠陥のある製品は,倉庫化する前に排除され,最終ユーザーにとって計画外の建設停止を回避します.
中古型7シリーズ掘削機の船隊所有者向けに 高コスト効率の良いソリューション
生産中止されたPC200‐7ラインのオリジナルのコマツーOEMスペアパーツは,高い価格と限られた供給に苦しんでいます.このアフターマーケットブームシリンダーは,同等の構造的硬さを達成します.より競争力のある価格で動作のスムーズさと使用寿命PC200‐7の旧車隊を管理する独立したサービスワークショップやレンタル事業者の定期的な保守費を削減します.
柔軟なグローバル配送選択 異なるクライアントのリードタイム要件
支払いの確認後3日以内にすべての在庫商品を発送できます. 遠隔建物の緊急故障修理注文をエア・エクスプレスで配送します.集約された海上卸貨物およびフルFCLコンテナ出荷は,アフリカにサービスを提供する機械販売業者にとって予算に適した卸売ソリューションを提供します.南東アジア,中東,ラテンアメリカの都市建設市場.
製造工場は,コマツー7シリーズ中型掘削機のための水力シリンダーの開発と大量生産に10年以上専門の経験を持っています.PC200‐7を我々の成熟したモデルの一つとして私たちは,重用精密鍛造,深深な内部の磨き,統合熱処理,自動化クロム塗装を含む全チェーン生産システムを維持しています.負荷シミュレーションテストベンチは,シリンダーの抗衝撃性能を継続的に向上させるために,現実世界の施工シナリオを模倣します私たちのアフターマーケットの液圧シリンダーラインは,年間を通して国際的に輸出されています.機械部品のグローバル卸売業者と長期にわたる安定したパートナーシップを築き上げています.
Q1: このブームシリンダーは PC200‐7L,PC210‐7または PC220‐7の掘削機に収まるのですか?
A:クロスモデル設置はサポートされません.異なるコマツー型は,交換できない独占的な部品コードとユニークなラグ・マウント寸法を採用します.注文する前に常に完全なマシンモデルを確認.
Q2: 標準パッケージには 合致するシール修理キットが含まれていますか?
A: 標準貨物には,ブームシリンダー組のみが含まれます.専用707‐01‐0A290‐KITシールキットは別々に販売されます.シールのセットと一緒にシリンダーを購入する場合は,割引の組み合わせた引金を提供します.
Q3: 海洋での長距離輸送には,どの防腐・防損保護が使用されていますか?

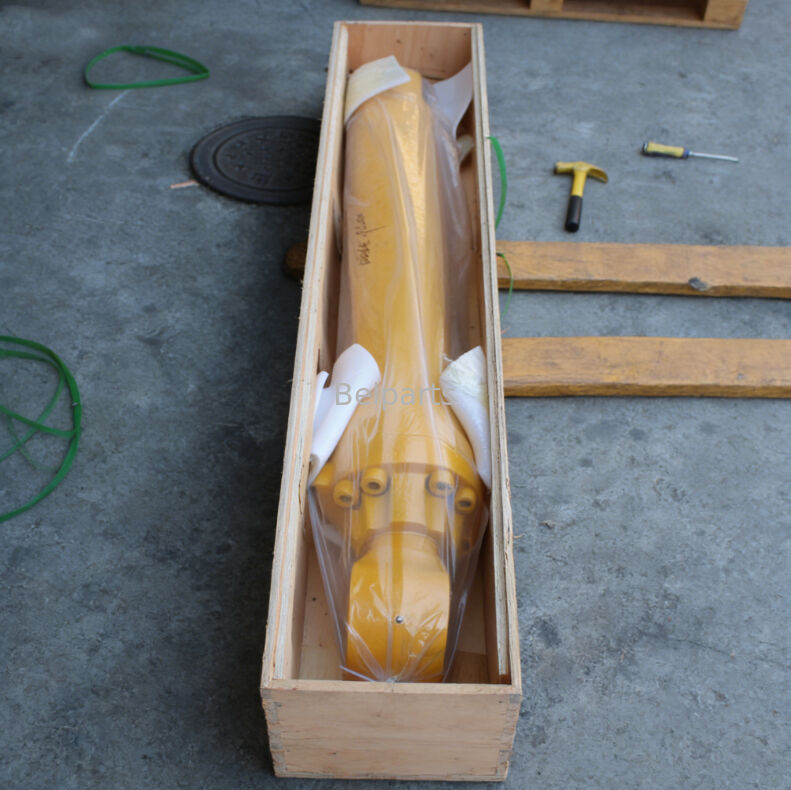

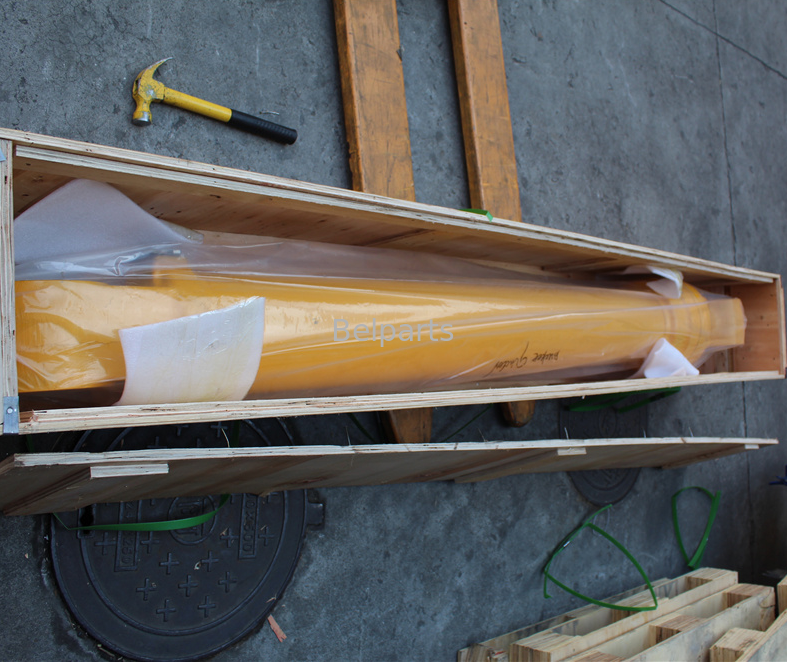

A: 防腐液体油は,内部腐食を防ぐために,前後シリンダー空洞に注入されます.防腐脂は,暴露したピストン棒表面に均等に分布されます.全組は多層の重型耐水性PEフィルムに包まれ,強化された複合板輸出箱に固定されます.長期間の海上輸送中に傷,変形,湿度による損傷から守る.
Q4: PC200‐7用の完全なブーム・アーム・バケツ・シリンダーセットの注文には,容量に基づく階層割引が適用されますか?
A: はい.全フロント・ワーキング・デバイス・シリンダーセットの大量注文は,漸進的な割引を受ける資格があります.集約されたフルコンテナ海運も,大批量購入の国際物流コストを削減するために取り決めることができます..
Q5: 保証期間中に油漏れが発生した場合,どのような販売後サポートが提供されますか?
A: 漏れ点の写真と エグババータのシリアル番号を 確認してください建設の進展を遅らせずにオイル漏れ問題を修正するために,時間内に段階的なリモートメンテナンスガイドを付加して,無料の交換シールコンポーネントを供給します..
