起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
PC800LC-8 PC800-8
この頑丈なブーム油圧シリンダは、コマツ PC800‑8 標準フレーム大型掘削機およびロングトラック PC800LC‑8 採掘に最適化されたバージョンに合わせて調整された、アフターマーケットの直接交換品として設計されています。フロント作業アタッチメントの主要な耐荷重油圧コンポーネントとして機能し、露天掘り鉱山、大規模な採石場の掘削、大量の鉱石の備蓄、および主要なインフラの土木プロジェクト内での高強度のブーム昇降および静的荷重保持の任務に耐えます。これは、重機のオーバーホール倉庫、大規模な鉱山請負業者、およびコマツ 8 シリーズ重鉱クラスの掘削機を専門とする国境を越えた部品トレーダーにとって、不可欠な在庫スペアパーツとなっています。
すべての製造基準は、コマツのオリジナルの OEM 鉱山仕様設計図公差に厳密に従っています。マウントラグの中心間隔、ピン穴の直径、ブッシュの内径、および油圧ポートのレイアウトは、部品番号 707-01-0C040 に正確に準拠しています。プラグアンドプレイのボルトオン取り付けは、切断、研削、溶接の再加工を行わずに現場で実現できるため、メンテナンスの人件費や、採掘現場でのシリンダーの故障によって引き起こされるコストのかかる生産ダウンタイムが最小限に抑えられます。
| アイテム | 詳細仕様 |
|---|---|
| 正式な製品名 | 完全なブーム油圧シリンダーアセンブリ |
| 適用機器 | コマツ PC800‑8 スタンダードトラック、PC800LC-8 ロングトラック重鉱掘削機 |
| OEM 参照 PN | 707‑01‑0C040 |
| 製品グレード | 地雷強化された強化アフターマーケット油圧アセンブリ |
| 品質保証 | 工場に起因するすべての製造上の欠陥をカバーする 12 か月保証 |
| 最低注文数量 | 1 ユニット、即時出荷可能な手持在庫 |
| QC実施基準 | ISO9001 全工程追跡可能な生産。納品前に全数高圧静水漏れ検査と長時間の往復疲労衝撃試験を実施 |
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| G-1 | (707-01-XY500) | シリンダーグループ、LH (最終コーティング) | 1 |
| G-2 | (707-01-XY510) | シリンダーグループ、RH（最終コーティング） | 1 |
| ---- | ==================== | ||
| 1 | 707-01-0C040 | シリンダーAss'y | 1 |
| 1 | 707-13-13580 | シリンダー | 1 |
| 2 | 707-76-80431 | ブッシュ、ピストン | 1 |
| 3 | 07145-00080 | シール、ダスト（キット） | 2 |
| 4 | 707-58-95170 | ロッド、ピストン | 1 |
| 5 | 707-76-80431 | ブッシュ、ピストン | 1 |
| 6 | 07145-00080 | シール、ダスト（キット） | 2 |
| 7 | 707-27-13961 | ヘッド、シリンダー | 1 |
| 8 | 07179-13109 | リング、スナップ | 1 |
| 9 | 707-56-95510 | シール、ダスト（キット） | 1 |
| 10 | 707-52-90720 | ブッシング | 1 |
| 11 | 707-51-95030 | パッキン、ロッド（キット） | 1 |
| 12 | 07000-15125 | Oリング、トランスファーギア | 1 |
| 13 | 707-35-91370 | リング、バックアップ(キット) | 1 |
| 14 | 707-51-95640 | リング、バッファー(キット) | 1 |
| 15 | 01010-81875 | ボルト（キット） | 12 |
| 16 | 707-41-11840 | ワッシャー | 12 |
| 17 | 707-36-13771 | ピストン | 1 |
| 18 | 707-44-13280 | リング、ピストン(キット) | 1 |
| 19 | 707-39-13530 | リング、ウェア(キット) | 2 |
| 20 | 707-44-13920 | 指輪 | 2 |
| 21 | 707-71-71010 | プランジャー | 1 |
| 21 | 707-71-61070 | プランジャー | 1 |
| 22 | 07000-15085 | Oリング(F5350-63A0 -4) | 1 |
| 23 | 707-35-90960 | リング、バックアップ(キット) | 2 |
| 24 | 01310-01216 | ネジ、ナイロン | 1 |
| 25 | 707-71-34820 | 襟 | 1 |
| 25 | 707-71-32860 | 襟 | 1 |
| 26 | 707-35-91370 | リング、バックアップ(キット) | 2 |
| 27 | 07000-15125 | Oリング、トランスファーギア | 1 |
| 28 | 707-86-66420 | チューブ、LH | 1 |
| 28 | 707-86-66430 | チューブ、RH | 1 |
| 29 | 707-86-66310 | チューブ、LH | 1 |
| 29 | 707-86-66330 | チューブ、RH | 1 |
| 30 | 01435-01055 | ボルトでドライヤーをブラケットとフレームに取り付けます | 4 |
| 31 | 01435-01040 | ボルト(シム3ピース) | 4 |
| 32 | 07000-13030 | O リング、ブーム (フロント長 50 フィート用) | 2 |
| 33 | 707-88-22750 | ブラケット、LH | 1 |
| 33 | 707-88-22760 | ブラケット、RH | 1 |
| 34 | 707-88-21490 | バンド | 1 |
| 35 | 01435-01030 | ボルト - 下部オイルクーラーアウトレットチューブ取り付け | 2 |
| 36 | 07283-22738 | クリップ、シート | 2 |
| 37 | 01599-01011 | ナット(アンダーミラー付) | 4 |
| 38 | 01643-31032 | ワッシャー(オートエマージェンシーステアリング付) | 4 |
| 39 | 707-88-33030 | ヘッド(配送用) | 2 |
| 40 | 07371-30640 | フランジ、スプリット（出荷用） | 4 |
| 41 | 07372-21035 | ボルト、分割フランジ - トルクコンバーターエンド | 8 |
| 42 | 01643-51032 | ワッシャー（緊急ステアリングなし） | 8 |
| ---- | ==================== | ||
| K | 707-99-50620 | サービスキット | 2 |
| テクニカルインデックス | 基準値 |
|---|---|
| シリンダチューブ内径 | 170mm |
| 硬質クロムメッキピストンロッド径 | 110mm |
| 有効作動ストローク | 1680mm |
| 定格システム動作圧力 | 31.4MPa |
| 工場の油圧プルーフテスト圧力 | 47.1 MPa (内部外部漏れを総合的に遮断するための定格圧力の 1.5 倍) |
| バレル原料 | 超高張力継目無合金鋼を超深精密インナーホーニング加工したものです。非常に滑らかな内壁は、継続的な重負荷の採掘作業条件下での長期にわたる周期的な作動油の摩耗に耐えます。 |
| ピストンロッドの表面処理 | 40CrMo 焼き入れ焼き戻しベース合金、厚さ 30 ～ 35 μm のコンパクトなハードクロム オーバーレイ、表面硬度 HRC68 ～ 72。過酷な露天掘り環境での鋭利な岩の衝撃に対して、優れた耐傷性と耐変形性能を発揮します。 |
| 適合する専用シールキット PN | 707‑01‑0C040‑キット |
| 安全な動作温度範囲 | -25℃～+85℃ |
| 構造上の特徴 | 幅広で極厚の一体型ブーム取り付けラグには、特大の自己潤滑銅合金ブッシングが取り付けられています。アップグレードされたデュアルステージ内部バッファ構造により、鉱山グレードの重い負荷の下での頻繁なブーム昇降サイクルから発生する激しいエンドストローク衝撃荷重を緩和します。 |
PC800‑8 および PC800LC‑8 Mining‑Spec モデルのユニバーサル デュアル シャーシ互換性
この単一のブームシリンダー アセンブリは、標準シャーシと拡張ロングトラック PC800-8 掘削機の両方に寸法の不一致なく適合します。すべての取り付けジオメトリは、オリジナルのコマツ OEM 鉱山グレードのコンポーネントを複製し、工場のブーム リンケージおよびオリジナルの油圧ホースのルーティングとシームレスに接続します。頑丈な機械フレームへの無理な取り付けによる早期のシール劣化や持続的なオイルの滲みの原因となるアセンブリの位置ずれは完全に排除されます。
露天掘りに重点を置いた強化耐衝撃構造のアップグレード
通常の建設グレードの油圧シリンダーとは異なり、このユニットはシリンダーの壁厚と鋳造一体型ラグをアップグレードして、長時間の交互重荷重やギザギザの岩片との繰り返しの衝突など、極端な採掘現場の運転条件に適応します。強化されたフレームワークにより、通常の土木作業専用に設計された一般的な薄肉アフターマーケットシリンダーと比較して、はるかに長い耐用年数が実現します。
隠れた障害の危険を排除するための 2 つの個別の出荷前オフライン スクリーニング
完成したブーム シリンダーはそれぞれ、生産工場から出荷される前に 2 つの厳密なテスト ワークフローを受けます。フルストローク往復疲労試験では、数か月にわたるノンストップの鉱石掘削作業を再現し、全体の構造剛性を検証します。長時間にわたる高圧浸漬気密検査により、内部および外部のあらゆる油漏れの欠陥を特定します。エンドユーザーの計画外の鉱山生産停止を防ぐため、欠陥のあるユニットはすべて倉庫に保管する前に除外されます。
大規模採掘事業者向けに最適化されたコスト効率
PC800‑8 マイニングシリーズ掘削機のオリジナル OEM スペアパーツには法外な価格が設定されており、多くの場合、長い納期がかかります。このアフターマーケット ブーム シリンダーは、コマツ純正 OEM 部品の構造的堅牢性、安定した動作の滑らかさ、耐用年数に匹敵し、より経済的な単価で提供されます。これにより、鉱山サービス工場や PC800‑8 大型掘削機のフリートを管理する大規模なレンタル企業の長期にわたる定期的なメンテナンスコストが大幅に削減されます。
遠隔地採掘地帯向けにカスタマイズされたグローバル物流オプション
在庫のあるすべてのユニットは、支払い確認後 3 営業日以内に発送できます。航空貨物サービスは、孤立した山岳鉱山地域での計画外の機械故障に対する緊急の緊急輸送に対応します。混載バルク海上貨物とフル FCL コンテナ輸送は、アフリカ、東南アジア、中東、ラテンアメリカの鉱山市場に製品を供給する機械販売会社に予算に優しい卸売輸送プランを提供します。
当社の製造工場は、PC800‑8 および PC800LC‑8 を主力マイニングモデル製品とするコマツ 8 シリーズ大型マイニングクラス掘削機用の油圧シリンダの 10 年以上にわたる専門的な研究開発および量産専門知識を有しています。当社は、重精密鍛造、深層インナーホーニング、一体型熱処理、自動厚クロムめっきなどの完全に統合された生産チェーンを運営しており、これに、研磨作業の露天掘り作業シナリオを再現する専用の重荷重シミュレーション テストベンチを組み合わせて、製品の耐衝撃性と耐久性を継続的に最適化しています。当社の鉱業グレードのアフターマーケット油圧シリンダのポートフォリオは、鉱業モデルの正確な互換性と安定した信頼性の高い品質生産により、長期にわたる安定した協力パートナーシップと世界中の重機スペアパーツ販売業者からの一貫した肯定的な評価を確保し、年間を通じて世界中に輸出されています。
Q1: このブームシリンダーはコマツ PC800‑7 または PC850‑8 掘削機モデルに適合しますか?
A: クロスモデルのインストールはサポートされていません。コマツの重鉱山掘削機のさまざまな世代とバリエーションは、独自の OEM 部品番号と、交換できない独自のラグ取り付け形状を備えています。注文する前に、必ず完全なマシンモデルを再確認してください。
Q2: 標準出荷パッケージには、適合するシール修理キットが含まれていますか?
A: 標準梱包には、完全なブーム シリンダー アセンブリのみが含まれます。専用の 707‑01‑0C040‑KIT シールキットは別売りです。シリンダーとシールキットを一緒にご注文のお客様には、割引価格のバンドル価格を提供します。
Q3: 長距離海上輸送にはどのような防食および耐衝撃保護措置が適用されますか?

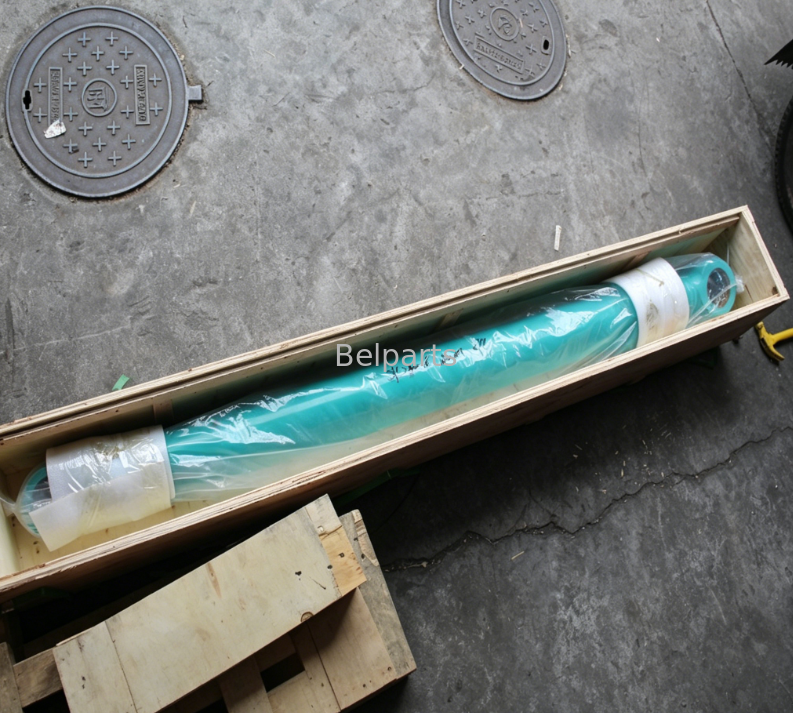

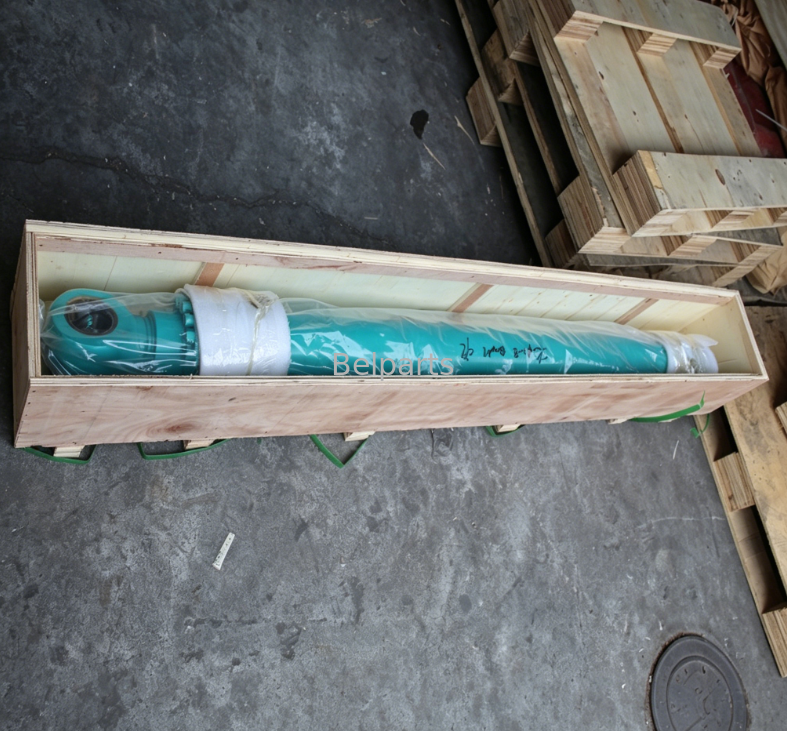

A: 内部腐食を防ぐために、防錆作動油が前後のシリンダ室に完全に注入されています。濃厚な防錆グリースがピストンロッドの露出面全体に均一に塗布されています。シリンダーアセンブリ全体は、多層の頑丈な防水PEフィルムで包まれ、強化された厚い合板の輸出用木枠内に固定され、長期間の海外海上輸送中の傷、衝撃による変形、および湿気による侵食を防ぎます。
Q4: PC800‑8 シリーズのブーム + アーム + バケット シリンダーのフルセットを購入する場合、階層ベースの一括割引は利用できますか?
A: はい。フロントワーキング デバイスのシリンダー セット一式を注文すると、漸進的なボリュームベースの優遇価格が適用されます。フルコンテナ海上輸送の混載を組織することで、大規模な調達における全体的な国際物流コストを削減することもできます。
Q5: 12 か月の保証期間内に油漏れが発生した場合、どのようなアフターサービスが提供されますか?
A: 確認のため、漏水箇所の鮮明な写真と掘削機のシリアル番号を提出してください。当社は、鉱山の生産スケジュールを中断することなく、オイル漏れの障害を解決するための無料交換シール コンポーネントと詳細な段階的なリモート メンテナンス ガイダンスを迅速に提供します。
