起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
ZX210LC-5N ZX210-5N

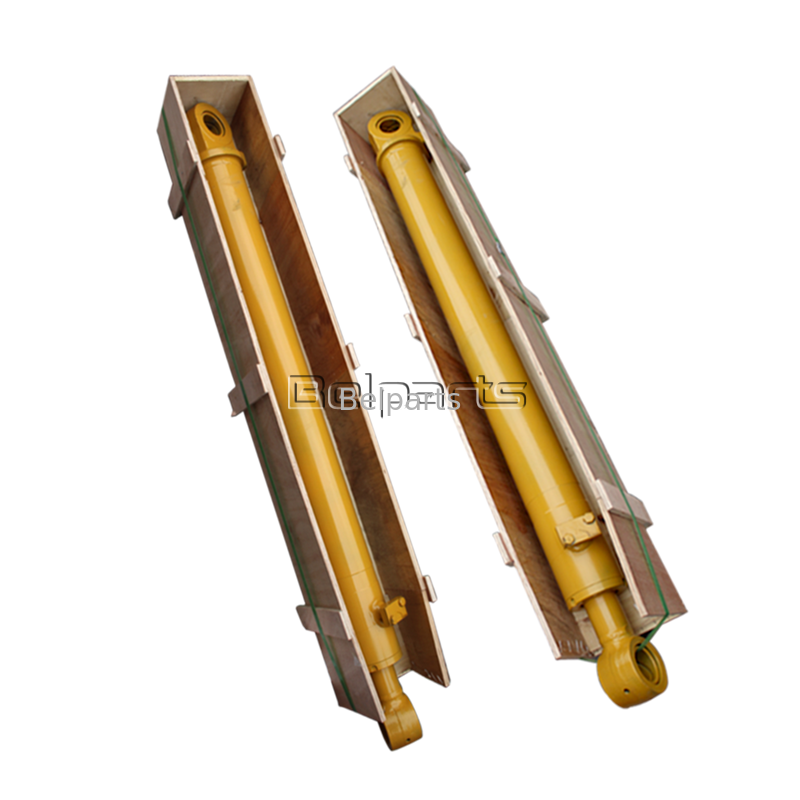

日立 ZX210-5N / ZX210LC-5N スティック油圧シリンダ | PN:9234748H |プレミアムアフターマーケット交換品
1.製品概要
この頑丈なディッパーアーム油圧シリンダーは、日立 ZX210-5N 標準シャーシ掘削機および拡張ロングトラック ZX210LC-5N 中建設掘削機専用に設計された、精密に製造されたアフターマーケットの直接交換品です。前面掘削アタッチメントの中核となる伸縮パワーユニットとして、市道改築工事、住宅地盤掘削、パイプライン掘削、中骨材ストックヤード積み込み作業などで安定した掘削力を発揮します。これは、都市部の機器修理工場、中規模掘削機レンタル車両、および日立 5N シリーズ中型掘削機を専門とする国境を越えた部品卸売業者に広く愛用されているコア補充スペアです。
すべての生産手順は、日立オリジナルの OEM 設計図面と組立公差基準に厳密に準拠しています。マウントラグの間隔、ピンホールのボアサイズ、銅ブッシュの内側開口部、および油圧オイルポートの角度は、専用部品番号9234748Hと完全に一致します。現場での切断、研削、溶接の調整を必要としないプラグアンドプレイのボルト取り付けにより、メンテナンスの人件費を効果的に削減し、突然の油圧シリンダーの故障によって引き起こされる長い建設ダウンタイムを回避します。
製品基本情報表
| アイテム | 詳細仕様 |
|---|---|
| 正式な製品名 | ディッパーアーム（スティック）油圧シリンダーアセンブリ一式 |
| 適用機械 | 日立 ZX210-5N 標準トラック、ZX210LC-5N ロングトラック 中型油圧ショベル |
| OEM 参照 PN | 9234748H |
| 製品グレード | 中重量建設現場向けの強化されたアフターマーケット油圧アセンブリ |
| 品質保証 | すべての工場製造上の欠陥をカバーする 12 か月の完全保証 |
| 最低注文数量 | 1 ユニット、即時納品に十分なスポット在庫 |
| QC管理基準 | ISO9001全工程追跡可能な生産。梱包前に100%高圧気密リークテストと全ストローク往復疲労衝撃テストを実施 |
2.コア技術パラメータ
| テクニカルインデックス | 基準値 |
|---|---|
| シリンダチューブ内径 | 112mm |
| 硬質クロムメッキピストンロッド径 | 72mm |
| 有効作動ストローク | 1230mm |
| 定格システム動作圧力 | 31.4MPa |
| 工場油圧証明試験圧力 | 47.1 MPa (内部および外部の完全な漏れ検査の場合、定格使用圧力の 1.5 倍) |
| バレル原料 | 深部精密インナーホーニング加工を施した高張力シームレス合金鋼で、超滑らかな低摩擦内壁を形成し、建設現場での長時間の中負荷作動油の摩耗に耐えます。 |
| ピストンロッドの表面処理 | 40CrMo 焼き入れ焼き戻しベース合金、28 ～ 32 μm の緻密な硬質クロム コーティング、表面硬度 HRC68 ～ 72、砂利、コンクリート、木の根の衝突による傷や曲げ変形に対する優れた耐性 |
| 適合する専用シールキット PN | 9234748H-KIT |
| 安全な動作温度範囲 | -25℃～+85℃ |
| 構造上の特徴 | 厚みのある一体型アーム接続ラグには、特大の自己潤滑銅合金摩耗ブッシュが装備されています。シングルステージ内蔵バッファバルブにより、エンドストロークの瞬間的な衝撃を緩衝し、アームの頻繁な伸縮サイクル時の振動ノイズを低減します。 |
ユニークな製品のセールスポイント
ZX210-5N & ZX210LC-5N 新世代モデルにユニバーサルフィットするデュアルシャーシ
部品番号9234748Hは、標準およびロングフレームのZX210-5Nバリアントの両方に寸法偏差なく互換性のある特別にカスタマイズされたスティックシリンダアセンブリです。すべての接続幾何学的サイズは、純正の日立 OEM コンポーネントを完全に複製し、オリジナルのアーム リンケージと一致する油圧パイプラインを完全にドッキングします。シールの早期劣化や無理な取り付けによる継続的なオイル漏れにつながるアセンブリオフセットの問題を完全に排除します。
都市建設に最適化された耐衝撃強化構造 5N シリーズ
一般的な薄肉油圧シリンダとは異なり、日立ZAXIS 5Nシリーズ油圧ショベルの高周波短サイクル作動特性をターゲットに、シリンダバレルと鋳ラグの肉厚をグレードアップしたモデルです。長期にわたる交互の中荷重や地方自治体の現場でよくある偶発的な軽度の衝突に耐え、強化されていない通常のアフターマーケット代替品よりもはるかに長い耐用年数を実現します。
2 つの独立したオフライン出荷前検査により隠れた品質リスクを排除
完成した各シリンダーは、工場から出荷される前に 2 つの厳格なオフライン テスト フローを通過します。フルストローク往復疲労試験は、都市部での一日中中断のない土木作業をシミュレートし、一体的な構造剛性を検証します。長時間の高圧浸漬気密検査により、内部および外部の漏れ箇所をすべてスキャンします。不適格な製品はすべて、倉庫に保管する前に完全に選別され、エンドユーザーの予期せぬ建設停止による損失を防ぎます。
日立 ZX210-5N シリーズ ディガーを搭載した車両のコスト効率の高い代替品
ZX210-5N 用のオリジナルの日立 OEM スペアパーツは単価が高く、多くの場合納期が長くなります。このアフターマーケット スティック シリンダーは、純正の工場部品と同等の構造強度、スムーズな動作安定性、サービス サイクルを競争力のある価格で提供し、独立系修理工場や中規模レンタル企業の長期にわたる繰り返しのメンテナンス費用を大幅に削減します。
顧客のさまざまな配送需要に応える多様なグローバル物流モード
在庫がある商品は入金確認後、概ね三営業日以内を目安に発送させて頂きます。 Air Express は、遠隔地の建設現場での突然の設備故障に対する緊急の緊急注文をサポートします。混載バルク海上貨物とフル FCL コンテナ輸送は、アフリカ、東南アジア、中東の地方自治体の建設市場をカバーする機械販売業者にコスト削減の卸売輸送プランを提供します。
工場生産の強み紹介
当社の工場は、主流のZX210-5NおよびZX210LC-5Nモデルをカバーする、日立ZAXIS 5Nシリーズ中型掘削機用の油圧シリンダの専門的な研究開発と量産の10年以上の経験があります。当社は、重精密鍛造、深層インナーホーニング、一体熱処理、自動クロムメッキなどの完全なサポート生産ラインを所有しており、実際の自治体建設作業環境を復元し、製品の耐衝撃耐久性を継続的にアップグレードするためのプロ仕様の負荷シミュレーションテストベンチを備えています。当社の建設グレードのアフターマーケット油圧シリンダーのラインナップは、年間を通じて世界数十カ国に輸出されており、正確な新世代モデルのマッチングと安定した均一な品質により、世界の中型機械のスペアパーツ販売業者から安定した長期的な協力信頼と一貫した好評を獲得しています。
定期購入のお客様のよくある質問
Q1: このスティックシリンダーは日立 ZX210-5 または ZX240LC-5N 掘削機に適合しますか?
A: モデルをまたいだインストールはサポートされていません。さまざまな日立掘削機の世代とモデルでは、互換性のない専用の OEM 部品番号と独自のラグ取り付け幾何学的サイズが採用されています。ご注文前に完全な機械モデルをご確認ください。
Q2: 標準出荷パッケージには適合するシール修理キットが含まれていますか?
A: 標準パッケージには、完全なディッパー アーム シリンダー アセンブリのみが含まれています。専用の9234748H-KITシールキットは別途購入が必要ですが、シリンダーとシールキットを同時注文の場合は優先的に一括お見積りさせていただきます。
Q3：長距離海上輸送における防錆、衝突防止対策はどのようなものですか？
A: 内部腐食を防ぐために、防錆作動油が前後のシリンダ室に完全に注入されています。露出したピストンロッド表面全体に濃厚な防錆グリスが均一に塗布されています。シリンダーアセンブリ全体は、多層の厚手の防水PEフィルムで包まれ、強化された厚い合板の輸出用木箱内に固定されており、長期にわたる海洋輸送中の傷、衝撃変形、湿気による侵食を防ぎます。
Q4: ZX210-5Nシリーズのブーム+アーム+バケットシリンダーのフルセットを購入する場合、段階的な数量割引は適用されますか?
A: はい。フロント作動装置シリンダーセット一式をご注文いただくと、一括購入割引が適用されます。フルコンテナ海上輸送の混載サービスもサポートされており、大量一括注文の国際物流コスト全体を削減します。
Q5: 12 か月の保証期間内に油漏れが発生した場合、どのようなアフターサービスが受けられますか?
A: 確認のため、漏れの位置の鮮明な写真と掘削機のシリアル番号を提供してください。当社は、工事の進捗を遅らせることなく、漏水不良を迅速に解決するために、無料の交換用シーリングアクセサリと詳細な段階的なリモートメンテナンス操作ガイダンスをタイムリーに手配します。
