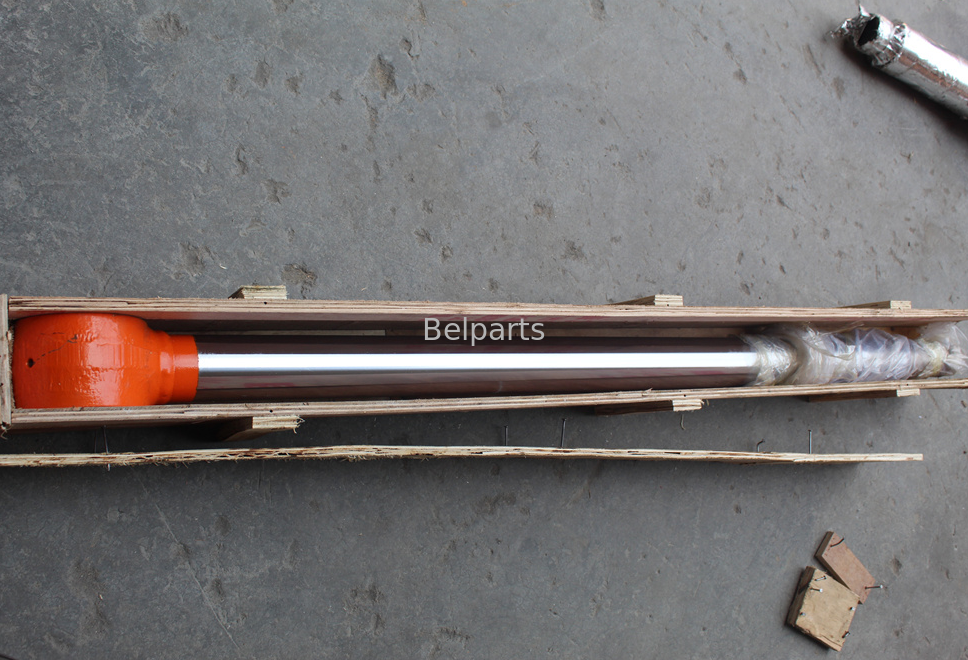

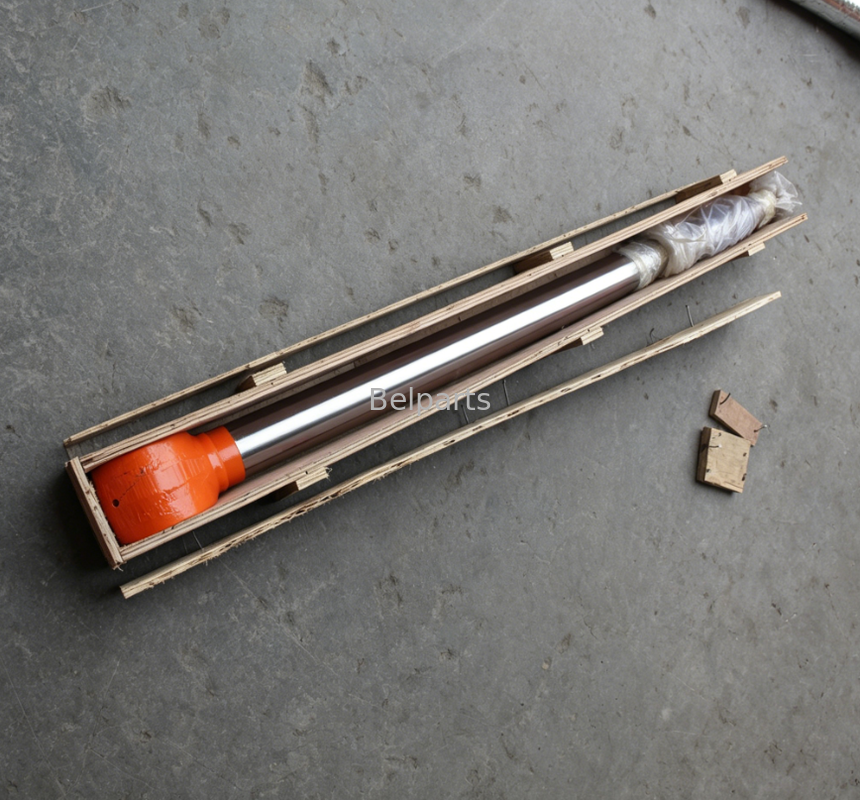

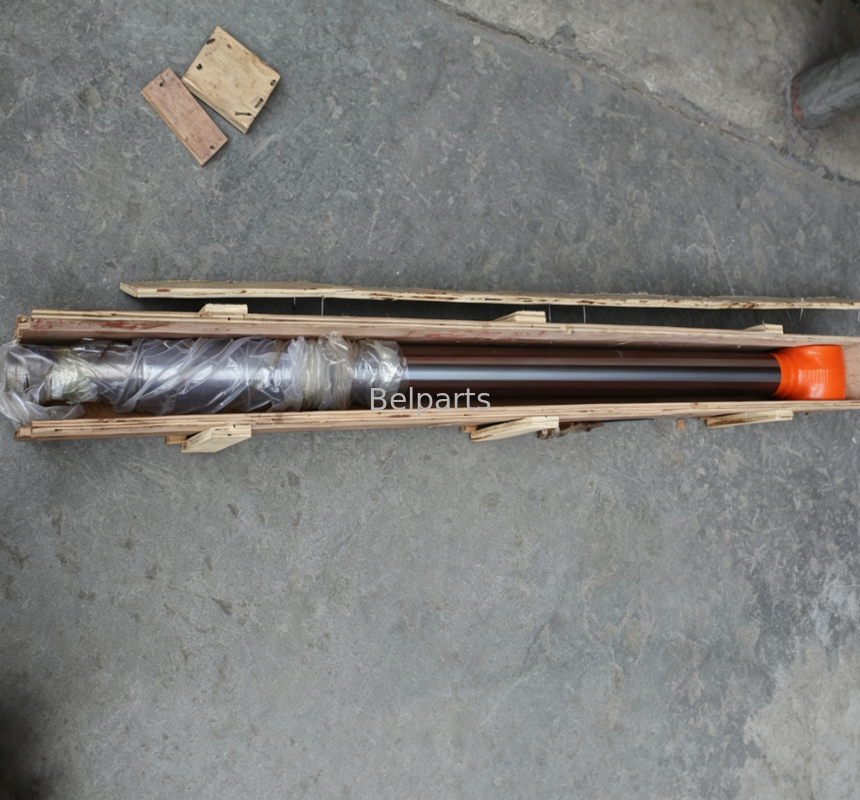

CX330 油圧ブームシリンダーケース掘削機スペアパーツ KSV1394 アフターマーケット高品質
CX330 油圧ブームシリンダー
,CASE エグババター 部品
,アフターマーケット 油圧シリンダーアッセンブリ
この堅牢なブーム油圧シリンダーは、CASE CX330 中重量クローラー掘削機専用にカスタマイズされた直接交換アフターマーケット スペアで、都市インフラ、高速道路路床建設、住宅基礎掘削、中型採石場の骨材積載に広く適用されています。フロント作業装置の中核となる耐荷重リフティング油圧コンポーネントとして、長時間の交互重荷重下でも安定した昇降力、下降力、およびロードロック力を提供し、プロの CASE 機器メンテナンス ショップ、中規模掘削レンタル フリート、および CASE CX シリーズ建設掘削機を中心とする国境を越えたスペアパーツ販売業者の中核在庫部品となっています。
すべての製造手順は、CASE オリジナルの OEM 設計図と高精度の組み立て公差に厳密に従っています。マウントラグの間隔、ピン穴の内径、耐摩耗性青銅ブッシュのサイズ、作動油ポートの角度は専用部品番号KSV1394と完全に一致しています。現場での切断、研削、溶接の手直しを必要としない純粋なボルトオン取り付けにより、手作業によるメンテナンスコストを効果的に削減し、シリンダーの故障による長期にわたる建設停止による経済的損失を回避します。
| アイテム | 詳細仕様 |
|---|---|
| 正式な製品名 | 完全なブーム油圧シリンダーアセンブリ |
| 適用機械 | CASE CX330 中重量クローラーショベル |
| OEM 参照 PN | KSV1394 |
| 製品グレード | 建設および中規模採石作業用の強化されたアフターマーケット油圧シリンダー |
| 品質保証 | 工場での製造上のすべての欠陥をカバーする 12 か月の完全保証 |
| 最低注文数量 | 1台、豊富なスポット在庫で短納期対応可能 |
| QC検査基準 | ISO9001全工程追跡可能な生産。出荷前に100%高圧気密性テストとフルストロークロングサイクル衝撃疲労テストを実施 |
| # | 部品番号 | 説明 | 数量 |
|---|---|---|---|
| KSV1394 | 油圧シリンダー | 1 | |
| ---- | 参照から構成されます。 1から46までの数字 | ||
| 1 | LR00791 | ハイドサイクルスリーブ | 1 |
| ---- | 参照から構成されます。数字2、3 | ||
| 2 | NSS | 別売りではありません | 1 |
| 3 | LB00728 | ブッシング | 1 |
| 4 | LB00729 | ピストンロッド | 1 |
| ---- | 参照から構成されます。数字の5、6 | ||
| 5 | NSS | 別売りではありません | 1 |
| 6 | 155426A1 | ブッシング | 1 |
| 8 | LU00153 | シリンダーエンドキャップ | 1 |
| 9 | 155429A1 | ブッシング | 1 |
| 10 | 155695A1 | 鳴る、鳴る、鳴る。リングスナップ | 1 |
| 11 | LE00953 | 指輪 | 1 |
| 11A | LB00728 | ブッシング | 1 |
| 12 | BLA2786 | Oリング | 1 |
| 13 | LE00954 | バックアップリング | 1 |
| 14 | 160502A1 | ワイパーシール | 1 |
| 15 | 154797A1 | Oリング | 1 |
| 16 | LE00739 | バックアップリング | 1 |
| 17 | 108R020Z080N | ボルト; M20×80; 12.9 | 10 |
| 18 | 160550A1 | 指輪 | 1 |
| 19 | LE00955 | シール | 1 |
| 20 | LJ00898 | ジャックピストン | 1 |
| 21 | LE00742 | バックアップリング | 1 |
| 24 | LE00743 | バックアップリング | 2 |
| 25 | LE00744 | スクレーパーリング | 2 |
| 26 | LE00745 | スクレーパーリング | 2 |
| 27 | 155733A1 | シム | 1 |
| 28 | LA00738 | ナット | 1 |
| 29 | 156228A1 | セットスクリュー | 1 |
| 30 | 155981A1 | ボール | 1 |
| 31 | 162962A1 | ワイパーシール | 2 |
| 32 | 163840A1 | ワイパーシール | 2 |
| 37 | 863-12035 | 六角SOCネジ、M12 x 35mm、Cl 12.9 | 8 |
| 38 | 154543A1 | Oリング | 2 |
| 39 | LD00082 | クランプブラケット | 1 |
| 40 | LD00083 | クランプブラケット | 1 |
| 41 | 158131A1 | ボルト、高強度、M10 x 1.5 x 35mm、Cl 10.9 | 2 |
| 42 | 156227A1 | ワッシャー | 2 |
| 43 | 155709A1 | 襟 | 2 |
| 44 | 102R014S090N | ボルト | 1 |
| 45 | 892-16014 | ロックワッシャー、M14、Hvy | 1 |
| 46 | 153630A1 | 潤滑ニップル | 1 |
| 47 | LR01176 | チューブASSY. | 1 |
| 48 | LR01177 | ハイドチューブ | 1 |
| LZ00483 | シールキット | 1 | |
| ---- | 参照から構成されます。数字 11 ～ 16、19、21 ～ 26 |
| テクニカルインデックス | 基準値 |
|---|---|
| シリンダチューブ内径 | 129mm |
| 硬質クロムメッキピストンロッド径 | 82mm |
| 有効作動ストローク | 1390mm |
| システム定格使用圧力 | 31.4MPa |
| 工場圧力破裂試験規格 | 47.1MPa（定格圧力の1.5倍、内部および外部の漏れ検査を完全に検査する場合） |
| シリンダーチューブ原料 | 深部精密インナーホーニング加工で加工された高張力シームレス合金鋼、頻繁な建設サイクル作業下での長時間の中重液圧油の摩耗に耐える超滑らかな内壁 |
| ピストンロッドの表面処理 | 40CrMo焼き入れ焼き戻し母材、28～32μmの緻密で厚い硬質クロムコーティング、表面硬度HRC68～72、建設現場での砂利、コンクリート片、切り株の衝突に対する強力な耐傷性と耐屈曲性 |
| 特殊シールキット PN 対応 | KSV1394-KIT |
| 適用使用温度範囲 | -25℃～+85℃ |
| 構造設計の特徴 | 幅広の厚みのあるブーム取り付けラグには、特大の自己潤滑ブロンズ摩耗ブッシュが装備されています。中重量の建設荷重下で頻繁にブームを上げ下げする際の瞬間的な激しい衝撃を緩衝する単一の内蔵バッファ構造 |
-
CASE CX330 掘削機のみの独自の寸法マッチング
品番KSV1394はCASE CX330専用のオーダーメイドブームシリンダーです。CX300やCX350など他のCXシリーズとの互換性はありません。すべての接続の幾何学的寸法は、純正の CASE OEM コンポーネントを完全に復元し、工場のブームリンケージに完全に適合し、油圧パイプラインをサポートします。強化された中重量マシンフレームへの強制的な取り付けによって引き起こされる早期シールの劣化や継続的なオイル漏れにつながるアセンブリオフセットの問題を完全に回避します。
-
CX シリーズ中重量構造最適化された耐摩耗性強化構造
長期にわたる土木作業の重荷重に耐えられない低コストの汎用薄肉油圧シリンダとは異なり、CASE CX330の高周波中重作業特性をターゲットにシリンダチューブと鋳ラグの肉厚を最適化したモデルです。日々の掘削、持ち上げ、積み込みの需要のバランスを取り、通常の非対象強化アフターマーケット代替品をはるかに上回る耐用年数を実現します。
-
隠れた欠陥を排除するための 2 つの独立したオフライン工場検査
完成した各ブームシリンダーは、工場から出荷される前に 2 つの厳格なオフラインテスト手順に合格します。フルストローク往復疲労試験は、数ヶ月にわたる中断のない地方自治体の建設土木作業をシミュレートし、全体的な構造の安定性をテストします。長時間の高圧浸漬気密性検査により、内部および外部のすべての漏れ箇所を完全にチェックします。不適格な製品はすべて、倉庫に保管する前に完全に選別され、最終顧客の予期せぬ工事停止による損失を防ぎます。
-
CASE CX330 掘削機フリートオーナー向けの高いコストパフォーマンス
CX330 用のオリジナル CASE OEM スペアパーツは小売価格が高く、調達リードタイムが長くなります。このアフターマーケット ブーム シリンダーは、工場純正部品と同等の構造強度、安定した低振動動作、耐用年数を競争力のある単価で実現し、CX330 ショベルを多数導入している独立系修理工場や中規模レンタル企業の長期にわたる繰り返しのメンテナンス費用を大幅に削減します。
-
顧客のさまざまな配送需要に応える多様なグローバル物流モード
在庫がある商品は入金確認後、概ね三営業日以内を目安に発送させて頂きます。エアエクスプレスは、郊外の遠隔地の建設現場での突然の機械故障に対する緊急の緊急注文をサポートします。混載バルク海上輸送とフル FCL コンテナ輸送は、アフリカ、東南アジア、中東、ラテンアメリカの地方自治体の建設市場をカバーする機械販売業者に費用対効果の高い卸売輸送プランを提供します。
当社の工場は、CASE CX シリーズ中重量掘削機用の油圧シリンダの専門的な研究開発と量産の 10 年以上の経験があり、CX330 は当社の中核となる成熟した生産モデルの 1 つです。当社は、重精密鍛造、深層インナーホーニング、一体型熱処理、自動クロムメッキなどの完全なサポート生産ラインを所有しており、実際の地方自治体の建設作業環境を復元し、製品の耐衝撃耐久性を継続的に最適化するためのプロの中重荷重シミュレーションテストベンチを備えています。当社の建設グレードのアフターマーケット油圧シリンダー製品ラインは、年間を通じて数十カ国に輸出されており、正確なCXモデルのマッチングと安定した均一な品質により、世界の中型機械のスペアパーツ販売業者から安定した長期的な協力信頼と一貫した肯定的な評価を獲得しています。
