起源の場所:
中国
ブランド名:
Belparts
証明:
CE
モデル番号:
EC360C L

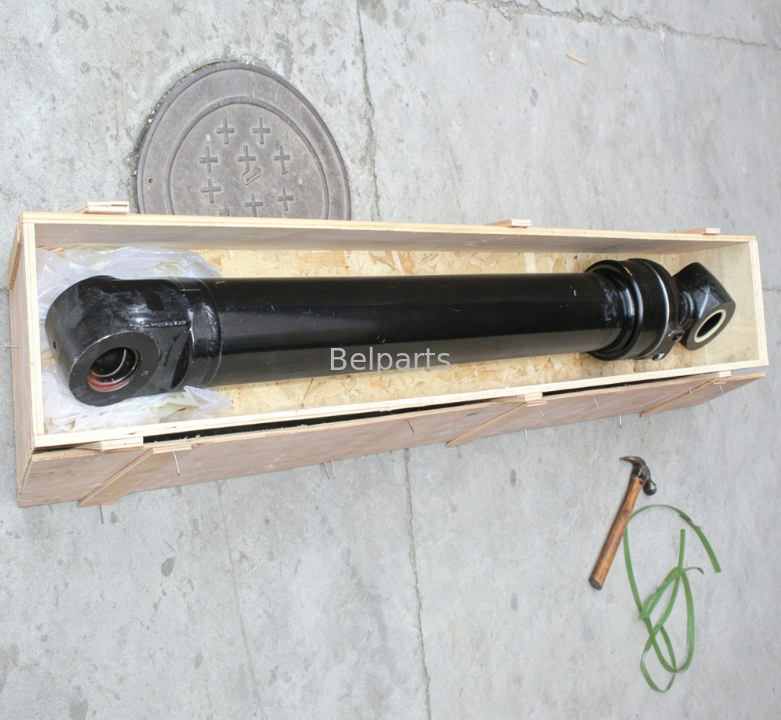

EC360C Lバケット油圧シリンダ | PN:14549599 |重構造のアフターマーケット交換
1.製品紹介
この頑丈なバケット油圧シリンダーは、EC360C L 大型ロングトラック クローラー掘削機専用に設計された、直接プラグアンドプレイのアフターマーケット交換品です。フロント掘削アタッチメントの末端油圧アクチュエータとして、強力なバケットカーリングとダンピングブレークアウト力を提供し、大規模な都市インフラ、高速道路の路床建設、採石場の骨材の積み込み、土のストックヤードの作業で広く使用されています。これは、C シリーズの重掘削機を中心とするプロ用機器の修理センター、大規模な掘削レンタル車両、および国境を越えたスペアパーツ卸売業者にとって重要な在庫スペアです。
すべての製造手順は、オリジナルの OEM 技術図面と超精密な組み立て公差に厳密に従っています。マウントラグの間隔、ピンホールの内径、厚手の耐摩耗性銅ブッシュのサイズ、油圧オイルポートのレイアウトは、専用のOEM部品番号14549599と完全に一致しています。設置中に現場での切断、研削、溶接の修正が必要ないため、メンテナンスの人件費を効果的に削減し、突然のバケットシリンダーの故障による巨額の建設停止損失を回避できます。
製品基本情報表
| アイテム | 詳細仕様 |
|---|---|
| 正式な製品名 | 完全なバケット油圧シリンダーアセンブリ |
| 適用機械 | EC360C L ロングトラック重量クローラーユンボ |
| OEM 参照 PN | 14549599 |
| 製品グレード | 鉱山および重建設用強化アフターマーケット油圧シリンダー |
| 品質保証 | すべての工場製造上の欠陥をカバーする 12 か月の完全保証 |
| 最低注文数量 | 1 ユニット、すぐに世界中に出荷できる十分なスポット在庫 |
| QC検査基準 | ISO9001全工程追跡可能な生産。出荷前に全数高圧気密リークテスト＆全ストローク繰返し重荷重疲労衝撃試験を実施 |
2.コア技術パラメータ
| テクニカルインデックス | 基準値 |
|---|---|
| シリンダチューブ内径 | 132mm |
| 硬質クロムメッキピストンロッド径 | 86mm |
| 有効作動ストローク | 1410mm |
| システム定格使用圧力 | 33MPa |
| 工場油圧証明試験圧力 | 49.5 MPa (内部および外部漏れ完全検査の場合は定格圧力の 1.5 倍) |
| シリンダーチューブ原料 | 超高張力シームレス合金鋼は、深部精密インナーホーニング加工によって処理され、鏡のように滑らかな内壁は、採石場の高強度サイクル下での長時間の連続的な重作動油の摩耗に耐えます。 |
| ピストンロッドの表面処理 | 40CrMo改質焼入れ焼戻し高強度合金、30～36μmの極厚緻密硬質クロムコーティング、表面硬度HRC69～73。鋭利な岩石、コンクリートブロック、鉱石の破片に対して優れた耐傷性、耐屈曲性、耐衝撃性を発揮します。 |
| 適合する特殊シールキット PN | 14549599-KIT |
| 適用使用温度範囲 | -28℃～+90℃ |

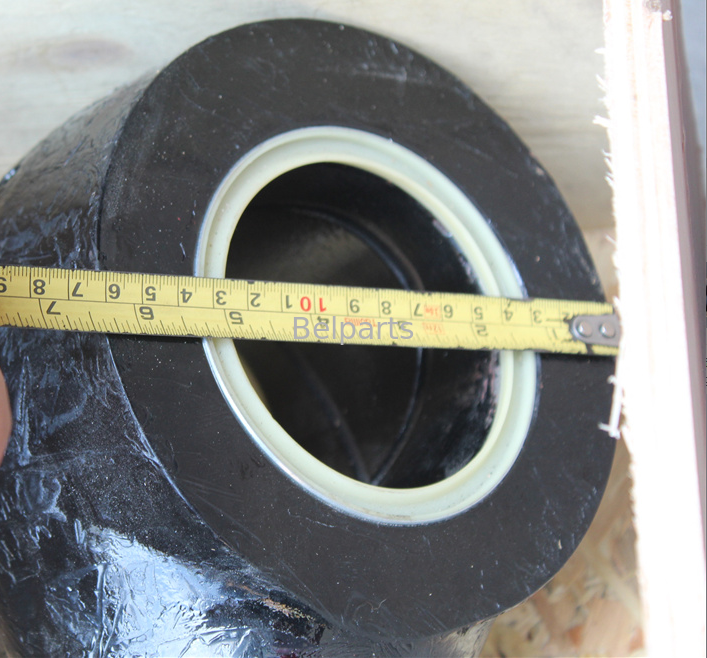

| 構造設計の特徴 | 特大の超厚バケット接続ラグには、耐久性の高い厚肉自己潤滑銅合金摩耗ブッシュが装備されています。デュアルステージ内蔵バッファ機構により、採石場の最大荷重下でバケットの掴みと解放を繰り返す際の激しい瞬間的な衝撃を相殺します。 |
独自の製品販売上の利点
EC360C L 重機専用にカスタマイズされた独自の寸法マッチング
品番14549599はEC360C Lロングトラックモデル専用のテーラーメイドバケットシリンダです。EC360B、EC380D等他シリーズとの互換性はありません。すべての接続幾何学的サイズは、純正の C シリーズ OEM 鉱山グレードのコンポーネントを完全に再現し、工場出荷時のバケット リンケージと完全に一致するオリジナルの油圧パイプライン レイアウトを完全に再現しています。超重量の強化されたマシンフレームへの強制的な取り付けによって引き起こされる早期シールの劣化や継続的なオイル漏れにつながるアセンブリオフセットの問題を完全に排除します。
C シリーズの重量採石場に最適化された強化耐衝撃構造のアップグレード
24時間採石場での重荷重に耐えることができない中程度の構造の薄肉油圧シリンダとは異なり、この製品は、EC360C Lの高強度重荷重作業特性に従って、シリンダチューブの肉厚と鋳造ラグの構造強度を大幅に増加させます。長期にわたる交互の超重荷重と頻繁な激しい岩石衝撃に耐え、耐用年数は、露天掘りの採掘作業には適さない通常の低コストの汎用アフターマーケットシリンダをはるかに上回ります。
2 つの独立したオフラインの納品前厳格な検査により、隠れた品質リスクをすべて排除
完成したバケットシリンダーはそれぞれ、工場から出荷される前に 2 つの完全に独立したオフラインテストプロセスを経ます。フルストローク往復疲労試験は、数ヶ月にわたるノンストップの全負荷鉱石掘削をシミュレートし、全体的な構造ベアリングの剛性を検証します。長時間の高圧浸漬気密性試験では、内部および外部のあらゆる漏れ死角を包括的にスキャンします。採石場オペレーターの生産停止による多大な損失を避けるため、不適格な完成品はすべて倉庫に保管する前に完全に選別されます。
EC360C L 重掘削機フリートのオーナー向けの高いコストパフォーマンス
EC360C L 重機用のオリジナル OEM スペアパーツは価格が高く、供給サイクルが非常に長いです。このアフターマーケットバケットシリンダは、経済的な単価で工場純正部品と同等の構造支持力、安定した低振動動作、耐用年数を実現し、大規模な鉱山修理工場や重機リース企業の長期にわたる繰り返しの高額なメンテナンスコストを効果的に削減します。
遠隔地の大規模採石場向けにカスタマイズされたグローバル物流ソリューション
在庫がある商品は入金確認後、概ね三営業日以内を目安に発送させて頂きます。航空貨物チャネルは、孤立した山間の大規模鉱山での機械の突然の故障に対する緊急の緊急注文をサポートします。混載バルク海上貨物とフル FCL コンテナ輸送は、アフリカ、東南アジア、中東、ラテンアメリカの大規模鉱山市場をカバーする機械販売業者に費用対効果の高い卸売輸送プランを提供します。
工場生産力の概要
当社の工場は、EC360C L を主力量産モデルとして、C シリーズ大型鉱山掘削機用の重油圧シリンダーの対象を絞った研究開発と量産の 10 年以上の経験を持っています。当社は、大型精密鍛造、深層インナーホーニング、一体型熱処理、自動極厚クロムめっきを含む完全な閉ループ生産ラインを備えており、専用の超重荷重鉱山シミュレーションテストベンチを備え、実際の過酷な露天掘り環境を復元し、製品の耐衝撃性と耐摩耗性を継続的に最適化しています。当社の鉱山重機アフターマーケット油圧シリンダー製品ラインは、年間を通じて世界数十カ国に輸出されており、独自の重機採掘モデルのマッチングと安定した均一な高品質を信頼して、長期安定した協力関係と世界の重機スペアパーツ販売業者から一貫して高い評価を獲得しています。
定期購入のお客様のよくある質問
Q1: このバケットシリンダーは EC360B または EC380D 掘削機に適合しますか?
A: モデルをまたいだインストールはサポートされていません。重掘削機のさまざまな世代では、独自の独立した OEM 部品番号と互換性のない独自のラグ取り付け幾何学的寸法が採用されています。ご注文前に完全な機械モデルをご確認ください。
Q2: 標準出荷パッケージには適合するシール修理キットが含まれていますか?
A: 標準パッケージには、完全なバケット シリンダー アセンブリのみが含まれています。専用の14549599-KITシールキットは別途購入が必要ですが、シリンダーとシールキットを同時購入のお客様には優先的にまとめてお見積りさせていただきます。
Q3：長距離海上輸送における防錆、衝突防止対策はどのようなものですか？

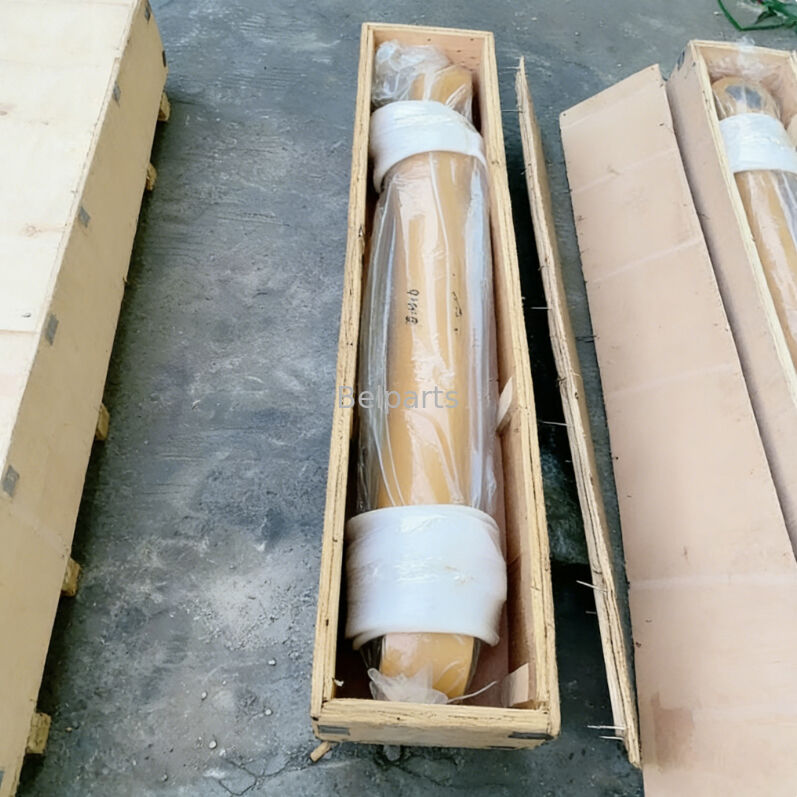

A: 内部の腐食を防ぐために、防錆作動油が前後のシリンダ室に完全に注入されています。厚い高温防錆グリースがピストンロッドの露出面全体に均一に塗布されています。シリンダーアセンブリ全体は、多層の厚手の厚い防水PEフィルムで包まれ、強化された厚手の大型合板の輸出用木箱内に固定され、長期にわたる海洋輸送中の傷、衝撃変形、湿気による腐食を防ぎます。
Q4: EC360C L のブーム + アーム + バケット シリンダーのフルセットを購入する場合、段階的な数量割引は利用できますか?
A: はい。フロント作動装置シリンダーセット一式をご注文いただくと、数量に応じた一括購入割引が適用されます。フルコンテナ海上輸送の混載サービスもサポートされており、大量購入による全体的な国際物流コストを削減します。
Q5: 12 か月の保証期間内に油漏れが発生した場合、どのようなアフターサービスが受けられますか?
A: 確認のため、漏水箇所の鮮明な写真と掘削機のシリアル番号を提供してください。当社は、大規模な鉱山の鉱石採掘の進行を遅らせることなく漏洩欠陥を迅速に解決するために、無料の交換用シーリングアクセサリと詳細な段階的なリモートメンテナンス操作ガイダンスをタイムリーに送信します。
